Microscopios y Lupas Estereoscópicas Digitales

Microscopios y Lupas Estereoscópicas Digitales Instrumentos ópticos con cámaras digitales incorporadas en el mismo equipo, lo que simplifica el uso y disminuye el costo total.

  • Panthera L Microscopio ergonómico Binocular c/Optica Plana y Cámara Digital Incorporada
  • Panthera C2 EasyStitch Microscopio ergonómico digital con sistema de adquisición y composición de imágenes digitales de gran tamaño por barrido

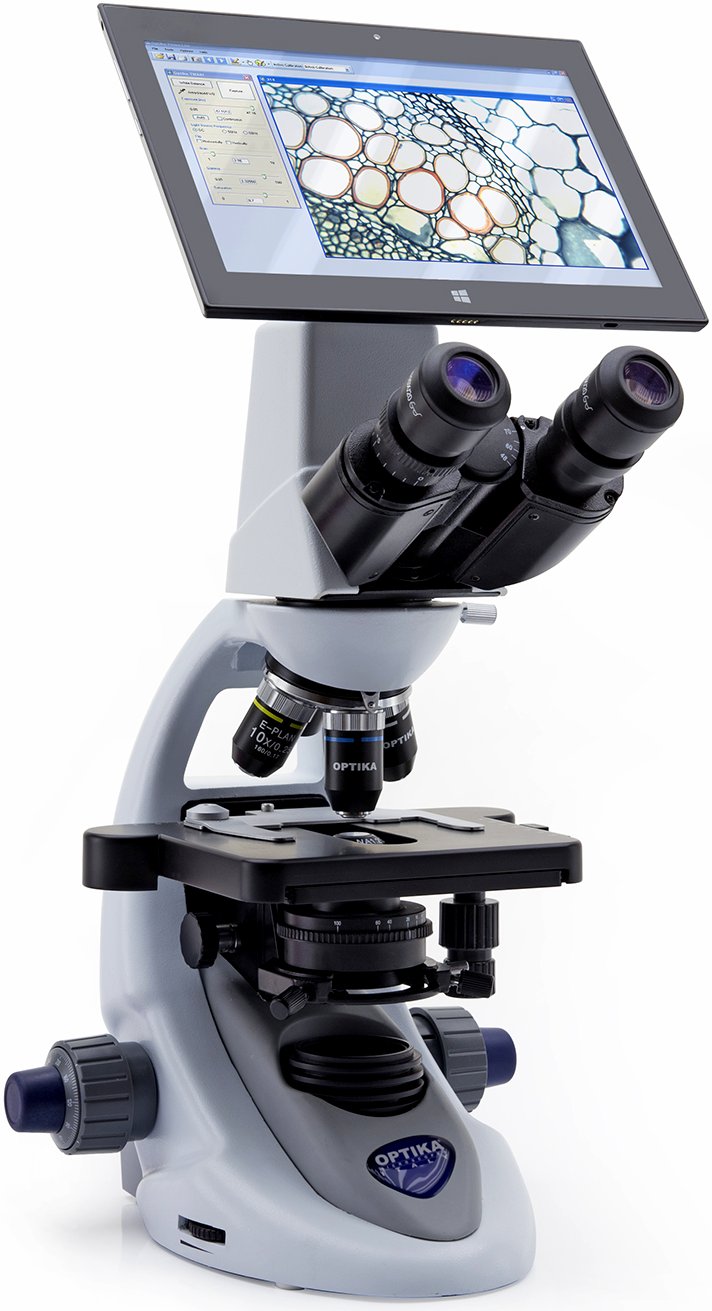

  • EcoBino LED Digital Microscopio DIGITAL, 4/10/40/100 X, platina mecánica, iluminación LED y salida USB
  • SMZ-171-TLED Digital+ Lupa Trinocular DIGITAL con gran estativo, Zoom 7,5 a 50x e iluminación LED
  • SZM-LED2 Digital Plus Lupa Trinocular DIGITAL, Zoom 7,5 a 45x, iluminación LED, display touch y salidas por WiFi y HDMI

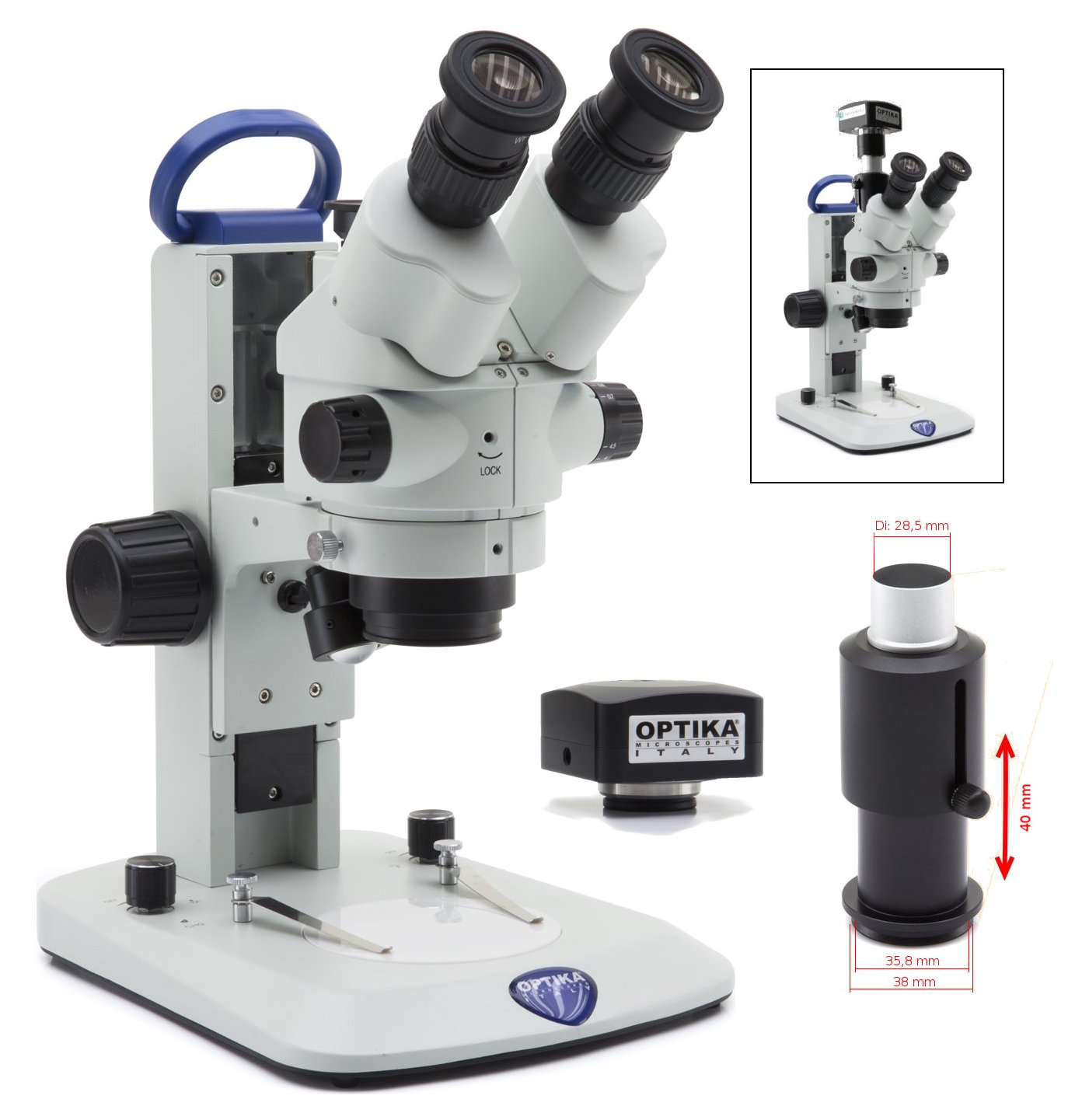

  • SZM-LED2 Digital 5M Lupa Trinocular DIGITAL, Zoom 7,5 a 45x, iluminación LED, captura de imagen a 5.1 MPx y salida USB
  • SZM-LED2 Digital a Lupa Trinocular DIGITAL, Zoom 7,5 a 45x, iluminación LED y salida USB
  • DM39C-N9GO Lupa estereoscópica 20/40X c/sistema integrado de fotomicrografía y cinemicrofotografía digital 3 Mpixel
  • Eco T-30C Digital a Lupa estereoscópica DIGITAL, 20/40 X, iluminación LED, baterías recargables y salida USB 2.0

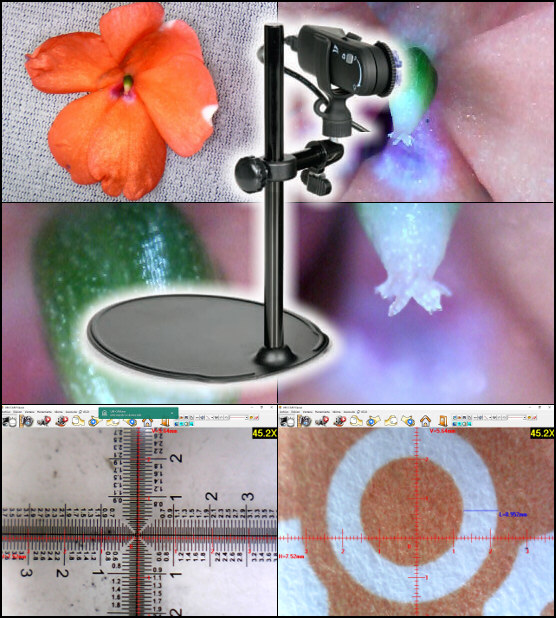

  • PS-2343 Cámara Lupa / Microscopio digital con salida USB
Microscopio ergonómico Binocular c/Optica Plana y Cámara Digital Incorporada Panthera L
  • Microscopio óptico de alta gama con cámara digital autónoma incoporada, salida a PC, salida a monitor o proyector, difusión en vivo y software profesional para microscopía
  • ¡El diseño de microscopio más innovador de los últimos diez años!
  • Módulo SmartMicroscope con:
    • Cabeza digital SmartCam con dispositivo de captura de 5MPixel
    • Sistema ImagingOnDevice que permite conectar a su microscopio un monitor HDMI y un mouse (o la parte táctil de su monitor HDMI) sin necesidad de una PC
    • Funciones de captura, medición, creación/edición y exportación de álbumes, etc
    • Memoria para 6000 fotografías
  • Puertos:
    • HDMI para conexión directa a monitor externo
    • WiFi, USB y LAN Ethernet para conectar a pantallas, tablets y redes con la suite DigiClass (DigiLab Wireless Server + MI Adv 32 + DigiClass Dongle 32) o permitir acceso y compartir imágenes remotamente
    • USB para conectar teclado y/o mouse
  • Aplicación Panthera para IOS y Android que permite controlar remotamente y sincronizar la imagen del microscopio a través del código QR grabado en la cabeza digital SmartCam
  • Optica:
    • Extra plana
    • Corregida (conjugada) a infinito
    • Muy alto contraste, con coberturas antirreflex multi capa lo que permite cancelar las reflexiones espurias sobre un mayor ancho de banda, obteniendo imágenes de muy buen contraste y fidelidad cromática sobre todo el espectro visible
  • Portabjetivos:
    • 5 posiciones
    • Objetivos Planacromáticos UC (Ultra Contraste): 4X/0,1; 10X/0,25; 40X/0,65/R; 100X/1,25/R-Aceite
    • Indexador automático, que avisa al software qué objetivo se está usando para que ajuste automáticamente las escalas de medición y los niveles de iluminación almacenados por el usuario para cada objetivo
  • Oculares UC-WF10X/22 mm
  • Platina mecánica incorporada sin cremallera que sobresalga en ambos lados para dos láminas, de 185x145mm con escala vernier con bordes inclinados para evitar golpes a los usuarios y mandos coaxiales bajos para movimientos X y Y de 76x50mm con seguro para evitar romper las láminas. Con recubrimiento anodizado extra duro que previene el desgaste y resistente a los químicos
  • Mandos de enfoque macro y micrométrico coaxial con ajuste de tensión al lado izquierdo (con precisión de enfoque mejor que 2 micras)
  • Condensador enfocable acromático Abbe A.N.0.90/1.25 que permite correderas de campo oscuro y contraste de fases, incluye diafragma de iris con posiciones marcadas para cada objetivo
  • Iluminación Koehler fija intercambiable brillante de 3W LED o 30W halógena con control de intensidad e indicadores de intensidad led en la parte frontal
  • Perilla digital intelligente de control de intensidad que permite guardar en memoria los niveles de iluminación para cada objetivo
  • Admite accesorios complementarios para contraste de fases, campo oscuro, polarización y contraste de modulación:
    • Condensador de torreta de 5 posiciones: BF, DF, Ph1, 2 y 3 1101001903141 / Corredera de fases de 3 Posiciones para PH10X, PH40X, BF 1101001100531
    • Acc. p/microscopios con contraste de fases: Telescopio de centraje 1101000300836
    • Objetivo Plan Acromático Fase UC PH 10X/0.25 (DT=17.4mm) Ph1 1101001706481
    • Objetivo Plan Acromático Fase UC PH 20X/0.45 (DT=0.8mm) Ph2 1101001706491
    • Objetivo Plan Acromático Fase UC PH 40X/0.65/R (DT=0.6mm) Ph2 1101001706501
    • Objetivo Plan Acromático Fase UC Ph 100X/1.25/R-Aceite (DT=0.16m) Ph3 1101001706511
    • Analizador básico de polarización para microscopios de la familia Panthera 1101011400031
    • Polarizador sencillo p/montar sobre fuente de luz de microscopio 1101000300741
  • También podrá agregar módulos para trabajar con epifluorescencia pero deberá tener en cuenta que la luz que se obtiene en estos casos es muy pobre y la cámara incoporada producirá imágenes muy ruidosas
    • Kit p/Epifluorescencia EPI-LED c/Filtro Auramina O compatible con microscopios Panthera U, L y C 1101011400181
    • Kit p/Epifluorescencia EPI-LED c/Filtro FITC compatible con microscopios Panthera U, L y C 1101011400191
    • Kit p/Epifluorescencia EPI-LED c/Filtro TRITC compatible con microscopios Panthera U, L y C 1101011400201

  • ¡Garantía Extendida 5 años p/partes mecánicas y ópticas, 1 año p/partes eléctricas y electrónicas!!
Recursos on line

Video en YouTube
Presentación de producto

Video en YouTube
Montaje y uso

Video en YouTube
¿Cómo ajustar la iluminación según Koehler? ¿Cómo obtener el contraste máximo? ¿Cómo obtener la resolución máxima?

  • Familias de Accesorios compatibles
    ¡ATENCION! EQUIPO DADO DE BAJA
    • Contraste de fase
    • Campo oscuro
    • Modulación de contraste
    • Polarización
    • Epifluorescencia LED
    Microscopio ergonómico digital con sistema de adquisición y composición de imágenes digitales de gran tamaño por barrido Panthera C2 EasyStitch

    Ver el sistema en funcionamiento

    Muestrario de escaneos tomados con este sistema

    • Sistema completo (sólo precisará agregar una PC)
    • Permite obtener imágenes de muy alta resolución (en general cientos de MPx) de preparados completos o grandes regiones de interés de los mismos
    • Las consigue haciendo un barrido y composición automática de imágenes contiguas en una gran fotografía
    • Una vez que se digitalizó un preparado, es posible exportarlo con un solo clic a un formato web estándar que podrá subr sin modificaciones al sitio de su institución. Esta página web, que muestra el preparado dinámicamente, como un microscopio virtual, se puede reproducir con cualquier navegador estándar de Internet, sin necesidad de instalar plug-ins ni ejecutar el recientemente caducado Adobe Flash Player
    • Especialmente útil para:
      • Educación a distancia, híbrida y semi presencial
      • Teletrabajo
      • Consultas interdisciplinarias
    • Claras ventajas:
      • Los preparados son perecederos, las imágenes digitalizadas no
      • Muchos usuarios pueden acceder al mismo material simultáneamente
      • Un mismo archivo contiene las imágenes macro y micro, habilitando un amplísimo rango de zoom, lo que facilita la identificación rápida de zonas de interés y su análisis detallado de manera inmedia y perfectamente integrada
      • Si los usuarios barren sus preparados con un objetivo de 40X, obtendrán la misma calidad de imagen que con un sistema de barrido automático, con solo una fracción del costo y solo un poco más de trabajo
    • Cátedras que típicamente usan estos equipos:
      • Patología
      • Histología
      • Citología
      • Forense

    • ¡Garantía Extendida 5 años p/partes mecánicas y ópticas, 1 año p/partes eléctricas y electrónicas!!
    Recursos on line

    Video en YouTube
    Todos los pasos, desde el estreno hasta el primer escaneo

    Este equipo contiene las partes siguientes:

    • Microscopio ergonómico Trinocular c/Optica Planacromática corregida a infinito Panthera C2 Trinocular
    • Adaptador ISO p/acoplar cámaras videomicroscópicas 2/3 pulg a instrumentos trinoculares compatibles CCAD ISO 065X
    • Conjunto p/Videomicroscopía Digital de Alta Resolución 5MP, con sensor de gran tamaño CMOS Scientific Grade MotiCAM PROS5 Lite
    • Software para escanear y componer automáticamente microfotografías, licencia para 1 puesto de trabajo EasyStitch PRO
    Microscopio ergonómico Trinocular c/Optica Planacromática corregida a infinito Panthera C2 Trinocular
    • Cabeza Trinocular
      • Siedentopf
      • Inclinada a 25º
      • Rotable 360º respecto al tubo con movimiento de mariposa
      • Rotable 360º respecto al estativo
      • Distancia interpupilar de 48 a 75mm
      • División de luz 50/50 en puerto estándard DIN/ISO
    • Oculares:
      • Gran angulares N-WF10X /22mm
      • Ajuste de dioptrías ±5 en los dos oculares
      • Alto punto focal que permiten el uso con anteojos
      • Pueden ser asegurados con tornillo allen para evitar ser removidos
      • Incluye porta retículo y protectores de caucho
    • Revólver portaobjetivos:
      • Quíntuple
      • Con balineras en estativo
      • Engranajes completamente metálicos
    • Objetivos:
      • Plan Acromáticos CCIS UC 4X/0.1, 10X/0.25 ,40X/0.65/R, 100X/1.25/R-Aceite
    • Todo el sistema óptico con corrección al infinito tiene protección antihongos
    • Mandos de enfoque macro y micrométrico coaxial con ajuste de tensión al lado izquierdo
    • Platina mecánica:
      • Sin cremallera que sobresalga en ambos lados
      • Para dos láminas, de 185x145mm con escala vernier
      • Bordes inclinados para evitar golpes a los usuarios
      • Mandos coaxiales bajos para movimientos X y Y de 76x50mm
      • Seguro para evitar romper las láminas
      • Recubrimiento anodizado extra duro que previene el desgaste y resistente a los químicos
    • Condensador:
      • Enfocable y centrable
      • Acromático Abbe A.N.0.90/1.25
      • Admite correderas de campo oscuro y contraste de fases
      • Diafragma de iris con posiciones marcadas para cada objetivo
    • Iluminación Koehler intercambiable:
      • Brillante de 3W LED o 30W halógena
      • Con control de intensidad
      • Indicadores de intensidad led en la parte frontal
      • Sistema de control de iluminación digital Motic LightTracer que permite guardar en memoria los niveles de iluminación para cada objetivo y sistema de autoapagado para ahorrar energía
      • Perilla digital inteligente de control de intensidad que permite guardar en memoria los niveles de iluminación para cada objetivo
    • Accesorios incluidos:
      • Cubierta vinílica
      • Aceite de inmersión
      • Llave allen
      • Salida USB 5Vcc para alimentar cámaras USB externas
    • Admite accesorios complementarios para Epifluorescencia LED, contraste de fases, campo oscuro, polarización y contraste de modulación:
      • Kit p/Epifluorescencia EPI-LED c/Filtro Auramina O compatible con microscopios Panthera U, L y C 1101011400181
      • Kit p/Epifluorescencia EPI-LED c/Filtro FITC compatible con microscopios Panthera U, L y C 1101011400191
      • Kit p/Epifluorescencia EPI-LED c/Filtro TRITC compatible con microscopios Panthera U, L y C 1101011400201
      • Nota: en los 3 casos anteriores deberá agregar un Regulador de intensidad externo para los iluminadores de epifluorescencia LED 1101011400411
      • Condensador de torreta de 5 posiciones: BF, DF, Ph1, 2 y 3 1101001903141 / Corredera de fases de 3 Posiciones para PH10X, PH40X, BF 1101001100531
      • Acc. p/microscopios con contraste de fases: Telescopio de centraje 1101000300836
      • Objetivo Plan Acromático Fase UC PH 10X/0.25 (DT=17.4mm) Ph1 1101001706481
      • Objetivo Plan Acromático Fase UC PH 20X/0.45 (DT=0.8mm) Ph2 1101001706491
      • Objetivo Plan Acromático Fase UC PH 40X/0.65/R (DT=0.6mm) Ph2 1101001706501
      • Objetivo Plan Acromático Fase UC Ph 100X/1.25/R-Aceite (DT=0.16m) Ph3 1101001706511
      • Analizador básico de polarización para microscopios de la familia Panthera 1101011400031
      • Polarizador sencillo p/montar sobre fuente de luz de microscopio 1101000300741

    • ¡Garantía Extendida 5 años p/partes mecánicas y ópticas, 1 año p/partes eléctricas y electrónicas!!
    Adaptador ISO p/acoplar cámaras videomicroscópicas 2/3 pulg a instrumentos trinoculares compatibles CCAD ISO 065X
    • Dispositivo mecánico-óptico que:
    • Adapta los de diámetros y modos de fijación (rosca C vs cuello con prisionero)
    • Forma de una imagen real sobre la superficie del chip sensor del dispositivo de captura de imágenes de 2/3", a partir de la imagen real que el objetivo del instrumento crea a la altura de cota de su salida trinocular
    • Introduce una (des)magnificación de 0,65X en la imagen proyectada para que el campo de visión de los oculares y el percibido por la cámara sean similares
    • Acople lado cámara: rosca C estándar
    • Acople lado microscopio: Cilindríco c/entalladura p/prisionero c/diámétro ISO
      • Diámetro máximo: 38 mm
      • Diámetro mínimo (entalladura): 35,8 mm
    Conjunto p/Videomicroscopía Digital de Alta Resolución 5MP, con sensor de gran tamaño CMOS Scientific Grade MotiCAM PROS5 Lite
    • Dispositivo de captura digital de imágenes videomicroscópicas
      • Resolución: 2448 x 2048 pixel (5 Mega)
      • Digitalización a 8/12 bit
      • Sensor de gran tamaño: 2/3 de pulgada
      • Pixels retroiluminados, que permiten usar ópticas de mayor apertura numérica, aprovechar mejor la luz disponible y aumentar notablemente la sensibilidad
      • Pixels cuadrados de 3,45 micras
      • Salida USB 3.1 de alta velocidad
      • Puede entregar hasta 88 cuadros por segundo (dependiendo de las condiciones de iluminación, la resolución solicitada y la capacidad de la PC a la que esté conectada), siendo 35,7 cuadros por segundo la velocidad nominal
      • Obturador global (global shutter) que permite capturar la luz de todos los pixels al mismo tiempo, evitando las deformaciones que se observan sobre objetos en rápido movimiento con la tecnología tradicional de obturador rotativo (rolling shutter)
      • Tiempo de exposición ajustable: 14 micro segundos a 2 segundos
      • Acople con roscas C y CS
    • Tecnología CMOS Scientific Grade
      • Mejora la sensibilidad
      • Reduce el ruido de fondo
      • Incrementa el rango dinámico
      • Mejora la fidelidad cromática
      • Utiliza técnicas de retro exposición y doble conversión analógica digital con correlación de lecturas
    • Software incluido Motic Image Plus 3.0
      • Visualización en vivo
      • Captura de imágenes fijas y video
      • Manipulación y filtro
      • Medición y conteo
      • Análisis
      • Permite guardar plantillas de configuración con sus ajustes de tiempo de exposición, contraste, brillo, saturación, balance de blanco y mucho más
      • Difusión en vivo a celulares, tablets, notebooks y otras computadoras aprovechando la placa de WiFi de la PC o notebook del usuario (modo hotspot). No precisando ningún programa especial en los receptores, se ve directamente desde un navegador web
      • ¡y mucho más!
    • Accesorios incluidos:
    • Accesorios incluidos:
      • Placa de vidrio c/referencias dimensionales p/sistemas de videomicroscopía 1101002300142
      • Cable USB
      • Pendrive con instalador Motic Images Plus 3.0
    • Aplicaciones típicas:
      • Campo claro
      • Contraste de fase
      • Epifluorescencia
      • Documentación
      • Inspección de rutina
      • Estudio de materiales
      • Trabajo industrial
      • Enseñanza
      • Control de calidad
      • Histo-química
      • Cultivo celular
      • Registros con alta velocidad de captura
      • Registros en time-lapse
    Software para escanear y componer automáticamente microfotografías, licencia para 1 puesto de trabajo EasyStitch PRO

    Ver este software en funcionamiento

    Muestrario de escaneos tomados con este sistema (microscopio virtual)

    • Convierte cualquier microscopio trinocular en un microscopio de escaneo digital, por una fracción del costo
    • Especialmente útil para crear Laboratorios Remotos y Aulas Híbridas
    • Permite crear un repositorio de imágenes y un microscopio virtual a su institución, a partir de sus propios preparados, de manera ajustada exactamente a sus necesidades, sin depender de proveedores externos de contenidos ni aplicaciones. No usa Adobe Flash Player (lo que hoy sería un grave problema de compatibilidad) ni requiere que sus alumnos instalen ningún software especial. Con un simple navegador de Internet basta
    • Sólo precisa agregar una Conjunto p/Videomicroscopía Digital de Alta Resolución 5MP, con sensor de gran tamaño CMOS Scientific Grade MotiCAM PROS5 Lite y el adaptador para rosca C que su microscopio precise
    • Toma en tiempo real las secuencias de imágenes que le envía la cámara mientras que un usuario desplaza la platina de su microscopio, recorriendo el portamuestras en zigzag
    • Los movimientos del operador no precisan ser lentos o de gran precisión, sólo debe asegurarse de que en cada barrido se vuelva a tomar una pequeña franja de la línea anterior y que se respete la velocidad de proceso básico que imponga su PC
    • El software:
      • Reconoce los puntos en común de la cadena de imágenes y compone una única fotografía de muy alta resolución (cientos de Megapixels), que puede usarse para proveer una capacidad de registro y análisis que, en circunstancias normales, sólo podría conseguirse con un acceso en vivo al microscopio y sus preparados
      • Compensa automáticamente las sombras y el balance de blanco
      • Acepta calibraciones dimensionales, permitiendo efectuar mediciones sobre las imágenes y sobreimprmiir dinámicamente la barra de escala más adecuada
      • Avisa al usuario si está moviendo la platina demasiado rápido para las capacidades de su sistema
      • Si la PC del usuario cuenta con 2 monitores, el software mostrará la imagen en vivo actual en uno y el prgreso de la compuesta en el otro
      • Guarda las imágenes con o sin compresión, de acuerdo a la elección del usuario, en los formatos: JPG, PNG, TIFF, BMP, WSI
      • Si los especímenes presentan problemas de profundidad de campo, el software también permite hacer una imagen compuesta de una misma región a distintas profundidades, tomando las partes de mejor foco de cada fotografía. El resultado será bueno si se mantiene constante la magnificación de los elementos de la escena a lo largo de las distitnas imágenes tomadas
      • Puede hacer el escaneo en bruto de una cantidad arbitraria de portamuestras y luego efectuar el proceso de exportación a imágenes de gran tamaño en un lote de trabajo desatendido, por ejemplo en un horario nocturno
      • Uno de los formatos de exportación, el DZI, es particularmente interesante porque genera una página web (archivo HTML) con un subdirectorio asociado, que utiliza una estrategia muy similar a la de Google Maps para mostrar imágenes en todo el rango de magnificaciones disponible. Muestra las vistas casi instantáneamente al descargar solo la región que se está viendo y solo con la resolución solicitada. Las vistas subsiguientes se descargan cuando el usuario se desplaza o hace zoom. Esta estrategia no mejora la experiencia del usuario sino que, fundamentalmente, reduce la carga sobre el ancho de banda para las instituciones que decidan hacer disponibles sus escaneos en línea

    Campos típicos de aplicación

    • Patología
    • Hematología
    • Citología
    • Oncología
    • Diagnóstico
    • Microscopía computacional
    • Patología cuantitativa
    • Educación
    • Microbiología y biología en general
    • Ciencias de los materiales

    Modestos requermientos de sistema:

    • Windows 10
    • 2GB de RAM
    • CPU dual core de 3,2 GHz
    • Disco SSD de 256 GB para manejar los archivos temporarios
    • Disco duro de 1TB para el almacenamiento permanente
    • Puerto USB 3,0 libre
    Recursos on line

    Video en YouTube
    Otro corto con este kit en funcionamiento

    Video en YouTube
    Ejemplo de uso en tiempo real y exportación al disco local para poder revisar la imagen de muy alta resolución con un explorador de internet

    Video en YouTube
    Idem anterior, pero exportando a un paquete externo (VMscope Digital Slide Suite) para comprartir las imágenes de muy alta resolución tomadas a través de un almacenamiento dedicado en la nube

    Microscopio DIGITAL, 4/10/40/100 X, platina mecánica, iluminación LED y salida USB EcoBino LED Digital
    • Combo ideal para enseñanza con bajos presupuestos pero con pretenciones de calidad
    • Incluye todo lo necesario para:
      • Observar con nitidez
      • Tomar fotografías y filmaciones digitales
      • Hacer mediciones
    • Cabezal binocular Siedentopf, inclinado 45gr, gira 360gr
    • Oculares campo amplio 10xWF de 18mm
    • Portaobjetivos de 4 posiciones con balineras en estativo y engranajes completamente metálicos
    • Objetivos acromáticos 4x/0,1, 10x/0,25, 40xR/0,65, 100xR-Inmersión/1,25
    • Sistema de enfoque:
      • Macro y micro con mandos coaxiales
      • Completamente metálico
      • Anillo que permite ajustar sin herramientas la dureza o suavidad del sistema de enfoque a la comodidad del usuario
    • Platina mecánica XY 125 x 115 mm c/escala vernier y mandos coaxiales bajos para movimientos X y Y de 76x30 mm con seguro para evitar romper las láminas
    • Condensador de Abbe ajustable por cremallera y piñón, AN 1.25, con diafragma iris y soporte para filtros
    • Iluminación LED brillante de 3.4V / 0.06W con control de intensidad que permite ahorro de energía
    • Sensor CMOS 1600 x 1200 Pixel
    • Salida USB
    • Software incluido: Optika Vision Lite
    • Compatibilidad extendida: el sensor también puede transmitir las imágenes a Cámara, la aplicación nativa de Windows

    • ¡Garantía Extendida 5 años p/partes mecánicas y ópticas, 1 año p/partes eléctricas y electrónicas!
    Recursos on line

    Página web
    Muestrario de fotografías tomadas con este equipo

    Este equipo contiene las partes siguientes:

    • Microscopio Binocular con iluminación LED EcoBino LED
    • Cámara digital para microscopio y/o lupa estereoscópica 2 MPx. Sistema de captura y procesamiento de imágenes C-E2
    Lupa Trinocular DIGITAL con gran estativo, Zoom 7,5 a 50x e iluminación LED SMZ-171-TLED Digital
    • Combo ideal para investigación
    • Incluye todo lo necesario para:
      • Observar con comodidad y nitidez
      • Tomar fotografías y filmaciones digitales de alta resolución
      • Hacer mediciones manuales y semi-automáticas
      • Distribuir las imágenes en vivo a múltiples usuarios a través de la red (aún si no hay red de WiFi, este equipo se puede comportar como un hotspot)
      • Enviar la imagen viva a un proyector o monitor por su puerto HDMI

    • ¡Garantía Extendida 5 años p/partes mecánicas y ópticas, 1 año p/partes eléctricas y electrónicas!
    Recursos on line

    Video en YouTube
    Montaje y uso

    Este equipo contiene las partes siguientes:
    ¡ATENCION! EQUIPO DADO DE BAJA

    • Lupa Trinocular con gran estativo, Zoom 7,5 a 50x e iluminación LED SMZ-171-TLED
    • Adaptador ISO p/acoplar cámaras videomicroscópicas 1/3 pulg a instr. trinoculares compatibles BA210/BA310/BA410/SMZ-171 CCAD ISO 035X
    • Conjunto p/Videomicroscopía Digital 5MPixel c/memoria, conectividad inalámbrica y display de 10 pulgadas MotiCAM BTU10
    Lupa Trinocular con gran estativo, Zoom 7,5 a 50x e iluminación LED SMZ-171-TLED
    • Aumento máximo: 50x
    • Ajustes de zoom y foco c/mandos bilaterales
    • Distancia de trabajo: 110 mm
    • Optica:
      • Objetivo zoom 0,75 a 5x (relación 6,6 a 1)
      • Optica Greenough (caminos ópticos independientes que entregan verdaderas imágenes 3D)
      • Cabezal trinocular inclinado, rota 360 grados
      • Oculares campo amplio WF10x 23mm c/dioptrías ajustables independientemente en +/-5
      • Distancia interpupilar variable entre 48 y 75mm
      • Todas las superficies reflectantes están construida con prismas de reflexión interna total
    • Base de 239 (ancho) x 303 (prof) mm
    • Poste de 32 mm de diámetro
    • Iluminación:
      • Incidente y transmitida LED 3 W
      • Control de intensidad individual
      • Dispositivo selector para iluminación transmitida LED o externa
      • Gran área de trabajo
      • Soporte tipo poste, que permite la posibilidad de conectar fuentes externas de iluminación en la parte trasera
      • Espejo metálico abatible, inclinado en 45 grados que permite hacer iluminaciones oblicuas, lo que mejora el contraste de algunos preparados problemáticos
    • Salida trinocular estándar ISO

    Complementos disponibles

    • ¡Garantía Extendida 5 años p/partes mecánicas y ópticas, 1 año p/partes eléctricas y electrónicas!
    Recursos on line

    Video en YouTube
    Calibración y uso de este equipo con una MotiCAM 2 para tomar mediciones en vivo sobre las imágenes observadas

    Video en YouTube
    Vista briozoos tomada con esta lupa y con el microscopio invertido AE31E

    Adaptador ISO p/acoplar cámaras videomicroscópicas 1/3 pulg a instr. trinoculares compatibles BA210/BA310/BA410/SMZ-171 CCAD ISO 035X
    • Dispositivo mecánico-óptico que:
      • Adapta los de diámetros y modos de fijación (rosca C vs cuello con prisionero)
      • Forma de una imagen real sobre la superficie del chip sensor del dispositivo de captura de imágenes, a partir de la imagen real que el objetivo del instrumento crea a la altura de cota de su salida trinocular con una magnificación de 0,35 X
      • Introduce una (des)magnificación de la imagen proyectada para que el campo de visión de los oculares y el percibido por la cámara sean similares
    • Acople lado cámara: rosca C estándar
    • Acople lado microscopio: Cilindríco c/entalladura p/prisionero c/diámétro ISO
      • Diámetro máximo: 38 mm
      • Diámetro mínimo (entalladura): 35,8 mm
    Conjunto p/Videomicroscopía Digital 5MPixel c/memoria, conectividad inalámbrica y display de 10 pulgadas MotiCAM BTU10
    • DispositIvo digital de captura de imágenes videomicroscópicas fijas y en vivo
    • Recomendado para agregar funciones de microfotografía y cinemicrofotografía a lupas y microscopios trinoculares
    • Para montar a la 3a salida de una lupa o microscopio trinocular, deberá agregar alguno de nuestros adaptadores óptico-mecánicos CCAD
    • Display LCD touch 1280 x 800 pixel, rebatible, 10 pulgadas en formato apaisado (16:9)
    • Sensor
      • CMOS 1/2,5 pulgadas
      • 5 MPx
      • Pixel de 2,2 x 2,2 micras
      • Sensibilidad a 550 nm: 1 V/Lux s
      • Rango dinámico: 70.1 dB
      • Relación señal/ruido: 38,1 dB
      • Barrido progresivo
      • Máxima velocidad de captura: 20 fps a 800 x 600 px y 10 fps a 1280 x 800 px
    • Acople por rosca C
    • Resoluciones:
      • 5 MPixel de captura de imágenes fijas sobre tarjeta micro SD
      • 720p HD de captura de video en tarjeta SD
      • 1080p a través de salida HDMI
    • Placa de vidrio c/referencias dimensionales circulares de 70, 150, 600 y 1500 micras, y mira en cruz con divisiones cada 10 micras 1101002300142
    • Funciones implementadas sobre sistema Operativo Android
    • Entradas/salidas:
      • WiFi
      • BlueTooth
      • Bahía para tarjeta micro SD
      • HDMI con salida que copia lo que se muestra en pantalla. Permite conectar el dispositivo directamente a un monitor externo o proyector o LED interactivo
    • Memoria Flash 16 GB
    • Memoria interna 1 GB
    • Batería recargable
    • Alimentación 5V
    • Software incluido:
      • App MOTIC CONECT T, preinstalada, cuyas actualizaciones se pueden bajar gratuitamente de Google Play y que permite tomar imágenes en vivo, hacer mediciones, crear álbumes y hacer ajustes básicos de las imágenes
      • Motic Hub, preinstalado, con el que se implementa el Hotspot a través del WiFi con el que otras tabletas o celulares inteligentes vecinos podrán recibir en vivo las imágenes tomadas del microscopio usando cualquier navegador de internet
      • Motic Images Plus 3.0 para instalar en una PC convencional. Con este software podrá post-procesar las imágenes bajadas de la memoria de la cámara, efectuar ediciones avanzadas, mediciones, agregar anotaciones, notas de voz, conteos, etc
    Recursos on line

    Manual (pdf)
    Guía Rápida

    Video en YouTube
    Uso básico de la MotiCAM BTU10 (fragmento de un video más largo)

    Video en YouTube
    Calibrando y midiendo con la Moticam (fragmento de un video más largo)

    Video en YouTube
    ¿Cómo difundir las imágenes en vivo a otros dipositivos por WiFi? (fragmento de un video más largo)

    Video en YouTube
    ¿Cómo usar esta Moticam como hotspot para difundir imágenes por WiFi aún cuando no haya conexión externa a Internet, routers, switches, etc?

    Manual (doc)
    Instrucciones para agregar un servidor de FTP y poder compartir el directorio de fotos cómodamente sobre la red local

    Video en YouTube
    Complemento del anterior, usando una conexión segura por SFTP

    Video en YouTube
    ¿Por qué no se activa la ventana de imágenes en vivo bajo Windows?

    Video en YouTube
    Aprovechando la memoria sD

    Video en YouTube
    ¿Cómo actualizar la app principal de esta cámara?

    Video en YouTube
    ¿Cómo cambiar el nombre a un archivo de video?

    Lupa Trinocular DIGITAL, Zoom 7,5 a 45x, iluminación LED, display touch y salidas por WiFi y HDMI SZM-LED2 Digital Plus
    • Combo ideal para enseñanza e investigación
    • Incluye todo lo necesario para:
      • Observar con comodidad y nitidez
      • Tomar fotografías y filmaciones digitales de alta resolución
      • Hacer mediciones manuales y semi-automáticas
      • Distribuir las imágenes en vivo a múltiples usuarios a través de la red (aún si no hay red de WiFi, este equipo se puede comportar como un hotspot)
      • Enviar la imagen viva a un proyector o monitor por su puerto HDMI
    • Aumento máximo: 45 X con configuración estándar / hasta 180 X combinando oculares y objetivos adicionales que deben adquirirse por separado
    • Objetivo zoom 0,7 a 4,5 X (relación 6,43 a 1)
    • Distancia de trabajo: 100 mm
    • Optica Greenough (caminos ópticos independientes que entregan verdaderas imágenes 3D)
    • Iluminación: incidente y transmitida con LED
    • Display LCD touch 1280 x 800 pixel, rebatible, 10 pulgadas en formato apaisado (16:9)
    • Sensor CMOS 1/2,5 pulgadas 5 MPx
    • Entradas/salidas:
      • WiFi
      • BlueTooth
      • Bahía para tarjeta micro SD
      • HDMI
    • Software incluido:
      • App MOTIC CONECT T
      • Motic Hub, preinstalado, con el que se implementa el Hotspot a través del WiFi con el que otras tabletas o celulares inteligentes vecinos podrán recibir en vivo las imágenes tomadas del microscopio usando cualquier navegador de internet
      • Motic Images Plus 3.0 para tratramiento avanzado de imágenes en PC

    • ¡Garantía Extendida 2 años p/partes mecánicas y ópticas, 1 año p/partes eléctricas y electrónicas!
    Recursos on line

    Video en YouTube
    Armado de la Lupa

    Video en YouTube
    Armado del conjunto con lupa, adaptador y cámara

    Video en YouTube
    Presentación y primer uso de la cámara Moticam BTX 10

    Video en YouTube
    Uso y caracteristicas principales de la app MotiConnect, que motoriza a este equipo

    Video en YouTube
    Video de la cámara Moticam X3, cuyo cabezal (no los accesorios) forma parte de este equipo

    Este equipo contiene las partes siguientes:

    • Lupa estereoscópica trinocular, con Zoom 7 a 45X e iluminación LED SZM-LED2
    • Adaptador ISO p/acoplar cámaras videomicroscópicas 1/3 pulg a instr. trinoculares compatibles BA210/BA310/BA410/SMZ-171 CCAD ISO 035X
    • Conjunto p/Videomicroscopía Digital c/memoria, conectividad inalámbrica y display de 10 pulgadas MotiCAM BTX10
    Lupa Trinocular DIGITAL, Zoom 7,5 a 45x, iluminación LED, captura de imagen a 5.1 MPx y salida USB SZM-LED2 Digital 5M
    • Combo ideal para enseñanza
    • Incluye todo lo necesario para:
      • Observar con comodidad y nitidez
      • Tomar fotografías y filmaciones digitales
      • Hacer mediciones
    • Aumento máximo: 45 X con configuración estándar / hasta 180 X combinando oculares y objetivos adicionales que deben adquirirse por separado
    • Objetivo zoom 0,7 a 4,5 X (relación 6,43 a 1)
    • Distancia de trabajo: 100 mm
    • Optica Greenough (caminos ópticos independientes que entregan verdaderas imágenes 3D)
    • Iluminación: incidente y transmitida con LED
    • Sensor CMOS 2592 x 1944 Pixel
    • Salida USB
    • Software incluido: Optika Vision Lite

    • ¡Garantía Extendida 2 años p/partes mecánicas y ópticas, 1 año p/partes eléctricas y electrónicas!
    Recursos on line

    Video en YouTube
    Montaje y uso del sistema óptico

    Video en YouTube
    Montaje y ajuste de la cámara

    Video en YouTube
    Uso del software Optika Vision Lite

    Página web
    Link (via tiny URL) a la página de los instaladores del fabricante

    Manual (pdf)
    Manual del módulo de captura de imágenes

    Este equipo contiene las partes siguientes:

    • Lupa estereoscópica trinocular, con Zoom 7 a 45X e iluminación LED SZM-LED2
    • Cámara digital para microscopio y/o lupa estereoscópica 5.1 MPx C-B5
    Lupa Trinocular DIGITAL, Zoom 7,5 a 45x, iluminación LED y salida USB SZM-LED2 Digital a
    • Combo ideal para enseñanza
    • Incluye todo lo necesario para:
      • Observar con comodidad y nitidez
      • Tomar fotografías y filmaciones digitales
      • Hacer mediciones
    • Aumento máximo: 45 X con configuración estándar / hasta 180 X combinando oculares y objetivos adicionales que deben adquirirse por separado
    • Objetivo zoom 0,7 a 4,5 X (relación 6,43 a 1)
    • Distancia de trabajo: 100 mm
    • Optica Greenough (caminos ópticos independientes que entregan verdaderas imágenes 3D)
    • Iluminación: incidente y transmitida con LED
    • Sensor CMOS 1600 x 1200 Pixel
    • Salida USB
    • Software incluido: Optika Vision LIte

    • ¡Garantía Extendida 2 años p/partes mecánicas y ópticas, 1 año p/partes eléctricas y electrónicas!

    Este equipo contiene las partes siguientes:

    • Lupa estereoscópica trinocular, con Zoom 7 a 45X e iluminación LED SZM-LED2
    • Cámara digital para microscopio y/o lupa estereoscópica 2 MPx. Sistema de captura y procesamiento de imágenes C-E2
    Lupa estereoscópica 20/40X c/sistema integrado de fotomicrografía y cinemicrofotografía digital 3 Mpixel DM39C-N9GO Todo el equipamiento necesario en una sola unidad integrada. Sólo deberá agregar una PC
    • Lupa estereoscópica de alta calidad
    • Cámara digital incorporada, capaz de capturar imágenes fijas y móviles
    • Salida directa USB2
    • Software de captura, manipulación y análisis de imágenes
    • Patrón dimensional de 7500 micras

    Especificaciones:
    • Cabezal inclinado
    • Oculares campo amplio WF10x
    • Objetivos: 2x y 4x
    • Aumento máximo: 20x y 40x
    • Distancia de trabajo: 94mm
    • Iluminación incidente y transmitida halógena de 12V 20W
    • Cámara CMOS
    • Resolución: 2048X1536 pixel (3MP)
    • Ancho tomado por el campo de la cámara:
      • Aprox 5,5 mm a 20X
      • Aprox 2,7 mm a 40 X
    • Salida directa USB2
    • Videomicroscopía - Software de Tratamiento Avanzado de Imágenes v3.0 MI Plus 3.0

    • ¡Garantía Extendida 5 años p/partes mecánicas y ópticas, 1 año p/partes eléctricas y electrónicas!!
    Recursos on line

    Página web
    Fotografías de calibre milimétrico y referencia dimensional tomadas con este equipo

    Página web
    Colección de fotos varias tomadas con este equipo

    Página web
    Colección de fotos, clasificadas por rubro de aplicación, tomadas con este equipo

    Documento (doc)
    Uso y mantenimiento

    Video en YouTube
    Ajuste óptimo de imagen

    Video en YouTube
    Cómo calibrar y cómo medir

    Lupa estereoscópica DIGITAL, 20/40 X, iluminación LED, baterías recargables y salida USB 2.0 Eco T-30C Digital a
    • Combo ideal para enseñanza con bajos presupuestos pero con pretenciones de calidad
    • Incluye todo lo necesario para:
      • Observar con nitidez
      • Tomar fotografías y filmaciones digitales
      • Hacer mediciones
    • Aumentos: 20 y 40 X
    • Máxima distancia de trabajo: 57 mm
    • Iluminación: incidente y transmitida con LED
    • Sensor CMOS 1600 x 1200 Pixel
    • Salida USB 2.0
    • El software es gratuito y se puede bajar su versión más actualizada directamente desde estos links:

    Notas importantes

    • El tamaño del campo que puede tomar el sensor que usamos en este equipo es menor al que se puede observar directamente por los oculares, obteniéndose un efecto de zoom
    • Recomendamos revisar el muestrario anexo a los fines de evaluar si este equipo resulta compatible con la aplicación que pretende darle
    • Si precisara un campo digital mayor le recomendamos revisar algunos de estos equipos alternativos (de un costo un poco mayor):
      • Lupa estereoscópica, 20x/40x, c/batería recargable e iluminación LED Eco T-30C + Cámara digital para microscopio y/o lupa estereoscópica 5.1 MPx C-B5
      • DM39C-N9G0
      • Lupa Trinocular DIGITAL, Zoom 7,5 a 45x, iluminación LED, display touch y salidas por WiFi y HDMI SZM-LED2 Digital Plus
      • Lupa Trinocular DIGITAL con gran estativo, Zoom 7,5 a 50x e iluminación LED SMZ-171-TLED Digital

    • ¡Garantía Extendida 5 años p/partes mecánicas y ópticas, 1 año p/partes eléctricas y electrónicas!
    Recursos on line

    Página web
    Muestrario de fotos y tamaños de campo de este conjunto

    Video en YouTube
    Montaje, ajuste y primer uso

    Video en YouTube
    Uso básico del software PROVIEW

    Este equipo contiene las partes siguientes:

    • Lupa estereoscópica, 20x/40x, c/batería recargable e iluminación LED Eco T-30C
    • Cámara digital para microscopio y/o lupa estereoscópica 2 MPx. Sistema de captura y procesamiento de imágenes C-E2
