Metalografía
Varias opciones:
  • Conjunto recomendado para usos generales: Primeros 3 items.
  • Sistema modular avanzado: BA310 Met T y accesorios
  • Sistema modular muy avanzado: AE2000 Met Trinocular y accesorios
  • Complementos disponibles para los sistemas modulares: adaptador, cámara videomicroscópica y software adicional


      INV MET T Microscopio Metalográfico Invertido Trinocular
      CCAD BA Adaptador p/acoplar cámaras videomicroscópicas a instrumentos trinoculares de la serie BA200/300, INV MET T y similares
      MotiCAM 1SP Conjunto p/Videomicroscopía Digital 1,3MP
      BA310 Met Trinocular Microscopio Metalográfico Trinocular c/óptica Plana conjugada a infinito
      BA310 Met-T Trinocular Microscopio Metalográfico Trinocular c/óptica Plana conjugada a infinito e iluminación Koehler
      1101001702781 Accesorio p/microscopios metalográficos de la serie BA310: Objetivo 100X
      1101001902431 Accesorio p/microscopios metalográficos de la serie BA310: Analizador sencillo de polarización
      1101001902441 Accesorio p/microscopios metalográficos de la serie BA310: Polarizador de iluminación
      AE2000 Met Trinocular 50W Microscopio Invertido Metalográfico Trinocular c/óptica Plana conjugada a infinito e iluminación Koehler
      1101001704241 Objetivo Plan Acromático LM BD 5X p/Microscopio Metalográfico Invertido de la serie AE2000 Met
      1101001704251 Objetivo Plan Acromático LM BD 10X p/Microscopio Metalográfico Invertido de la serie AE2000 Met
      1101001704261 Objetivo Plan Acromático LM BD 20X p/Microscopio Metalográfico Invertido de la serie AE2000 Met
      1101001704271 Objetivo Plan Acromático LM BD 50X p/Microscopio Metalográfico Invertido de la serie AE2000 Met
      CCAD BAx10 Adaptador ISO p/acoplar cámaras videomicroscópicas a instrumentos trinoculares de las series BA210/BA310/BA410
      MotiCAM 10 Conjunto p/Videomicroscopía Digital de Muy Alta Resolución 10MP

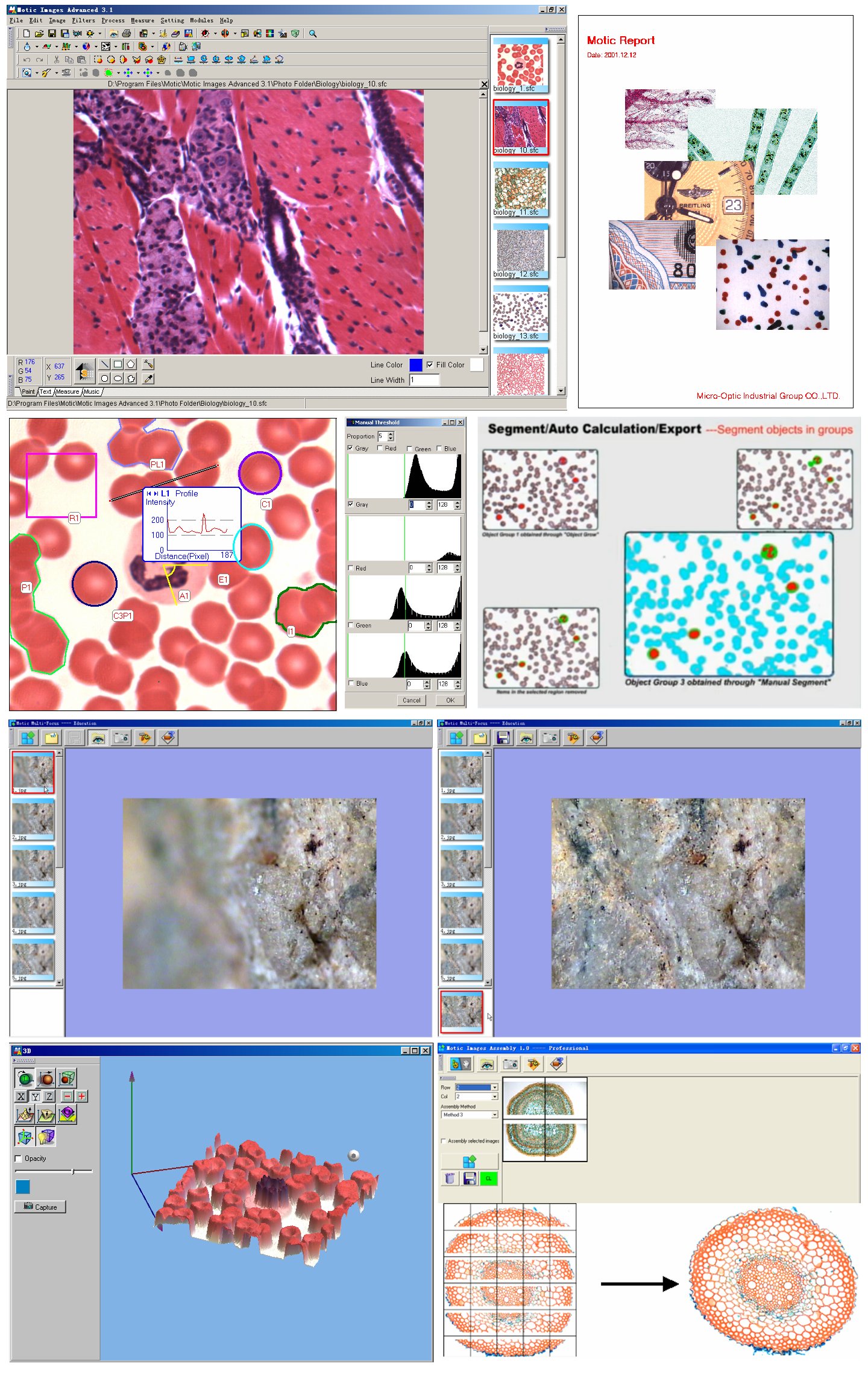

      MI Adv 3.2 Videomicroscopía - Software de Tratamiento Avanzado de Imágenes v3.2

Microscopio Metalográfico Invertido Trinocular - INV MET T
Microscopio Metalográfico Invertido Trinocular INV MET T
  • Oculares 10x WF
  • Objetivos Metalográficos 10x, 20x, PL40xR, 100xR Oil
  • Aumento Máximo 1000x
  • Enfoque Macro y Micrométrico
  • Iluminación Halógena 6V 20W
  • Platina mecánica XY con mando bajo coaxial
  • Microscopio metalográfico invertido para metalurgia.
  • Cabeza trinocular con inclinación a 30º tipo Siedentopf que permite fotografía o videofilmaciones
  • Iluminación por cañón con portalámpara centrable con lente colectora variable.
  • Diafragmas de campo e iris. Según el principio de Koheler.

Ver manual de uso
Instrucciones para montar una Moticam 2000 sobre este equipo

¡Garantía Extendida 2 años!


Adaptador p/acoplar cámaras videomicroscópicas a instrumentos trinoculares de la serie BA200/300, INV MET T y similares Motic - CCAD BA
Adaptador p/acoplar cámaras videomicroscópicas a instrumentos trinoculares de la serie BA200/300, INV MET T y similares CCAD BA
  • Dispositivo mecánico-óptico que:
    • Adapta los de diámetros y modos de fijación (rosca C vs cuello con prisionero)
    • Forma de una imagen real sobre la superficie del chip sensor del dispositivo de captura de imágenes, a partir de la imagen real que el objetivo del instrumento crea a la altura de cota de su salida trinocular
    • Introduce una (des)magnificación de la imagen proyectada para que el campo de visión de los oculares y el percibido por la cámara sean similares
  • Acople lado cámara: Rosca C estándar
  • Acople lado microscopio: Cilindríco c/entalladura p/prisionero
    • Diámetro máximo: 29,8mm
    • Diámetrro mínimo (entalladura): 26,8 mm
  • Compatibilidad comprobada con los modelos:
    • AE21
    • AE31
    • Axiolab Trinocular
    • BA200 Trinocular
    • BA300Pol Trinocular
    • BA400 Trinocular
    • INV MET T
    • L1200 B HTG (usar sin el anillo separador de rosca C)
    • L2000 A HTG

  • ¡Garantía Extendida 5 años!

Conjunto p/Videomicroscopía Digital 1,3MP Motic - MotiCAM 1SP
Conjunto p/Videomicroscopía Digital 1,3MP MotiCAM 1SP Recomendado para agregar funciones de microfotografía y cinemicrofotografía a lupas y microscopios convencionales. También funciona sobre lupas y microscopios binoculares o compuestos.

Conjunto constituido por:

  • Dispositivo de captura digital de imágenes videomicroscópicas 1,3MPixel c/salida USB2 MC1SPB
    • Sensor CMOS 1/3 pulgada
    • Resolución: 1280x1024 pixel (1.3 Mega)
    • Salida directa USB 2.0
    • Drivers para Windows XP, Vista y W7 de 32 y 64 bits
    • Barrido progresivo
    • luminación mínima sobre sensor: 3 Lux
    • Máxima relación señal/ruido: 40,5 dB
    • Rango dinámico: 60 dB
  • Conjunto relay óptico-mecánico para videomicroscopía MC1SPAC
    • Objetivo c/distancia focal: 12mm
    • 2 adaptadores para acoplar a oculares (30 y 38mm)
    • Adaptador de rosca C
    • Muestra para calibración de mediciones
    • Soporte fijo para observación directa de especímenes
  • Software para captura, manipulación, medición y análisis de imágenes Motic Images Plus 2

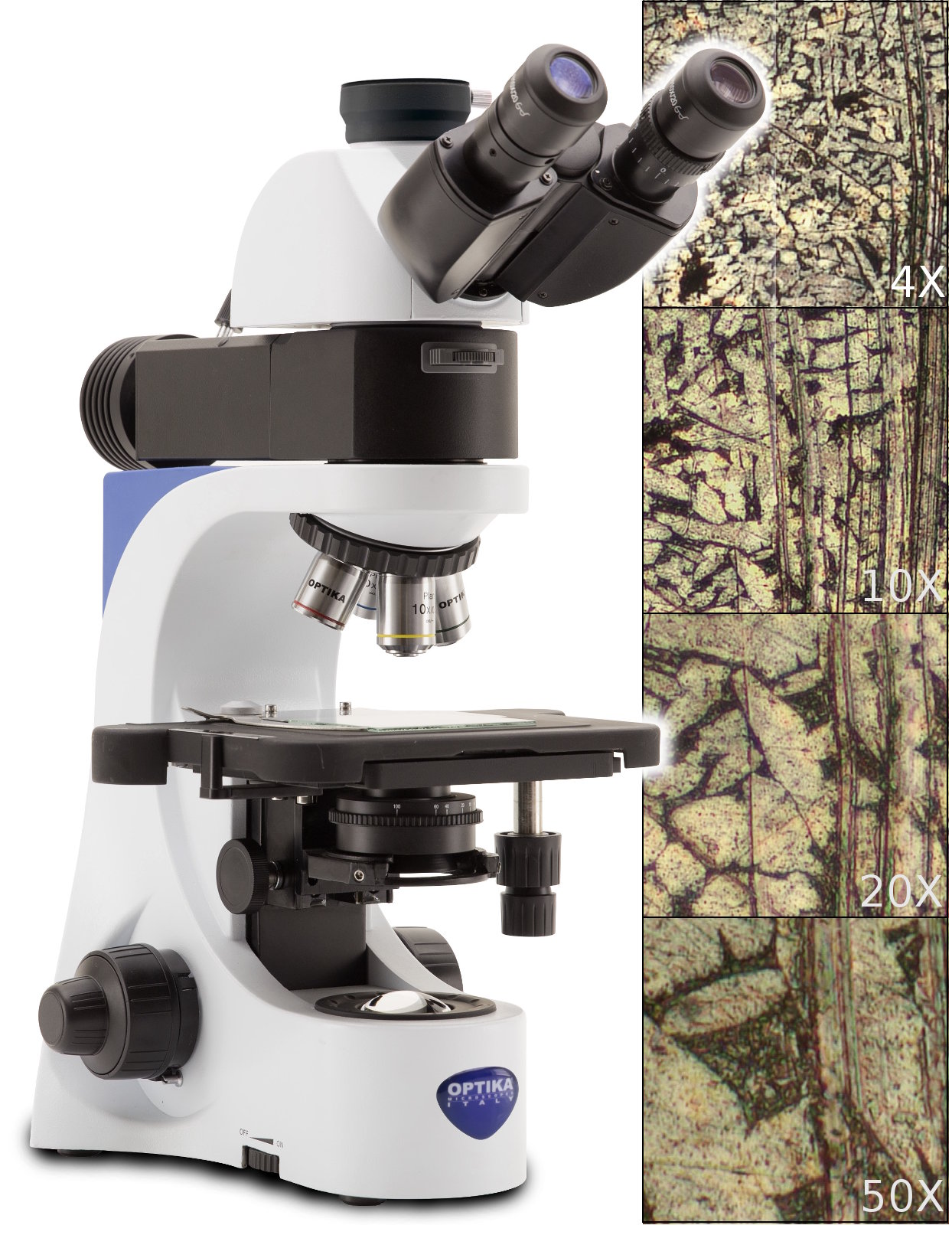

Microscopio Metalográfico Trinocular c/óptica Plana conjugada a infinito Motic - BA310 Met Trinocular
Microscopio Metalográfico Trinocular c/óptica Plana conjugada a infinito BA310 Met Trinocular
  • Optica Cromática Corregida a Infinito (CCIS)
  • Base en forma de T, que ahorra espacio en la mesa de trabajo
  • Cabezal Trinocular tipo Siedentopf, inclinado 30gr, gira 360gr
  • Oculares gran angulares N-WF10X /20mm con ajuste de ±5 dioptrías en los dos oculares con guardas de caucho. Permiten que los usuarios con anteojos hagan sus observaciones sin quitárselos.
  • Pueden ser asegurados con tornillo allen para evitar ser removidos
  • División de luz 20/80 sobre puerto estándar DIN/ISO
  • Todo el sistema óptico con correción al infinito tiene protección antihongos
  • Mandos de enfoque macro y micrométrico coaxial con ajuste de tensión al lado izquierdo
  • Portaobjetivos de 5 posiciones, con balineras en estativo y engranajes completamente metálicos
  • 4 objetivos Plan Acromáticos CCIS Metalográficos M-PLAN preinstalados:
    • 5X, AN 0.,13, DT 11,4 mm
    • 10X, AN 0,30 DT 6,5 mm
    • 20X, AN 0,46, DT 2,8 mm
    • 50X, AN 0,55, DT 8,2.mm
  • Platina mecánica incorporada:
    • 180 x 140 mm
    • Mandos bajo coaxiales
    • Desplazamientos: X=76 mm, Y=50 mm
    • Con tope
  • Epi Iluminador halógeno brillante de 12V/50W con caja de lámpara externa y control de intensidad.
  • Permite colocar filtros y analizador/polarizador de iluminación incidente
  • Accesorios incluidos:
    • Diafragma de campo centrable para optimizar la iluminación
    • Funda vinílica
    • Llave Allen

  • ¡Garantía Extendida 5 años p/partes mecánicas y ópticas, 1 año p/partes eléctricas y electrónicas!

  • Familias de Accesorios Compatibles
  •
    Microscopio Metalográfico Trinocular c/óptica Plana conjugada a infinito e iluminación Koehler Motic - BA310 Met-T Trinocular
    Microscopio Metalográfico Trinocular c/óptica Plana conjugada a infinito e iluminación Koehler BA310 Met-T Trinocular
    • Optica Cromática Corregida a Infinito (CCIS)
    • Base en forma de T, que ahorra espacio en la mesa de trabajo
    • Cabezal Trinocular tipo Siedentopf, inclinado 30gr, gira 360gr
    • Oculares gran angulares N-WF10X /20mm con ajuste de ±5 dioptrías en los dos oculares con guardas de caucho. Permiten que los usuarios con anteojos hagan sus observaciones sin quitárselos.
    • Pueden ser asegurados con tornillo allen para evitar ser removidos
    • División de luz 20/80 sobre puerto estándar DIN/ISO
    • Todo el sistema óptico con correción al infinito tiene protección antihongos
    • Mandos de enfoque macro y micrométrico coaxial con ajuste de tensión al lado izquierdo
    • Portaobjetivos de 5 posiciones, con balineras en estativo y engranajes completamente metálicos
    • 4 objetivos Plan Acromáticos CCIS Metalográficos M-PLAN preinstalados:
      • 5X, AN 0.,13, DT 11,5 mm
      • 10X, AN 0,30 DT 6,8 mm
      • 20X, AN 0,40, DT 11,1 mm
      • 50X, AN 0,55, DT 8,2.mm
    • Platina mecánica incorporada:
      • 150 x 100 mm
      • Mandos bajo coaxiales
      • Desplazamientos: X=150, Y=100 mm
      • Con tope
      • Incluye plataforma de vidrio
    • Epi Iluminador halógeno brillante de 12V/50W con caja de lámpara externa y control de intensidad.
      • Iluminación Koehler halógena brillante incorporada de 6V/30W con control de intensidad y receptáculo con seguro para filtros
    • Permite colocar filtros y analizador/polarizador de iluminación incidente
    • Accesorios incluidos:
      • Diafragma de campo centrable para optimizar la iluminación
      • Funda vinílica
      • Llave Allen

    • ¡Garantía Extendida 5 años p/partes mecánicas y ópticas, 1 año p/partes eléctricas y electrónicas!

    Accesorio p/microscopios metalográficos de la serie BA310: Objetivo 100X Motic - 1101001702781
    Accesorio p/microscopios metalográficos de la serie BA310: Objetivo 100X 1101001702781
    • Optica Cromática Corregida a Infinito (CCIS)
    • 100 X
    • Apertura numérica: 0,8
    • Distancia de trabajo: 2mm

    • ¡Garantía Extendida 5 años!

    Accesorio p/microscopios metalográficos de la serie BA310: Analizador sencillo de polarización Motic - 1101001902431
    Accesorio p/microscopios metalográficos de la serie BA310: Analizador sencillo de polarización 1101001902431
    • Se carga en la ranura frontal del cabezal del microscopio
    • Se puede hacer girar sin retirarlo del microscopio
    • No tiene escala graduada

    • ¡Garantía Extendida 5 años!

    Accesorio p/microscopios metalográficos de la serie BA310: Polarizador de iluminación Motic - 1101001902441
    Accesorio p/microscopios metalográficos de la serie BA310: Polarizador de iluminación 1101001902441
    • Se carga en una ranura lateral del cabezal del microscopio
    • No tiene escala graduada

    • ¡Garantía Extendida 5 años!

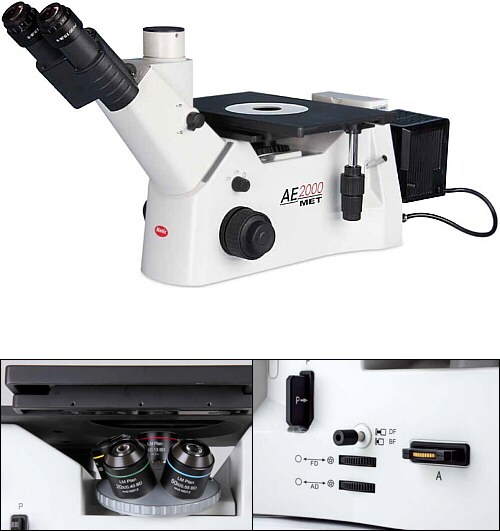

    Microscopio Invertido Metalográfico Trinocular c/óptica Plana conjugada a infinito e iluminación Koehler Motic - AE2000 Met Trinocular 50W
    Microscopio Invertido Metalográfico Trinocular c/óptica Plana conjugada a infinito e iluminación Koehler AE2000 Met Trinocular 50W
    • Optica Cromática Corregida a Infinito (CCIS)
    • Base ergonómica que ahorra espacio en la mesa de trabajo
    • Cabezal Trinocular tipo Siedentopf, inclinado 30gr, gira 360gr
    • Oculares gran angulares N-WF10X /20mm con ajuste de ±5 dioptrías en los dos oculares con guardas de caucho. Permiten que los usuarios con anteojos hagan sus observaciones sin quitárselos.
    • Pueden ser asegurados con tornillo allen para evitar ser removidos
    • Salida trinocular sobre puerto estándar DIN/ISO para conectar cámaras de videomicroscopía a través de adaptadores estandarizados, tal como el CCAD BAx10
    • Todo el sistema óptico con correción al infinito tiene protección antihongos
    • Mandos de enfoque macro y micrométrico coaxial con ajuste de tensión al lado izquierdo
    • Portaobjetivos de 5 posiciones, con balineras en estativo y engranajes completamente metálicos
    • NO INCLUYE OBJETIVOS. Debe agregarse un juego de objetivos adecuados a la aplicación elegida de las familias LM Plan o LM Plan BD
    • Cuando se usa con los objetivos LM Plan BD, incorpora la función de campo oscuro sin requerir accesorios adicionales
    • Gran platina mecánica incorporada:
      • 280 x 180mm
      • Mandos bajo coaxiales
      • Desplazamientos: X=50, Y=50 mm
      • Con tope
      • Incluye plataforma de vidrio y metal
    • Epi Iluminador halógeno brillante de 12V/50W con control de intensidad e indicador en barra de LEDs
    • Encendido y apagado automático con timer y sensor infrarrojo de proximidad
    • Con ranuras que permiten colocar filtros y analizador/polarizador de iluminación incidente
    • Accesorios incluidos:
      • Filtro azul
      • Funda vinílica
      • Llave Allen

    • ¡Garantía Extendida 5 años p/partes mecánicas y ópticas, 1 año p/partes eléctricas y electrónicas!

    Objetivo Plan Acromático LM BD 5X p/Microscopio Metalográfico Invertido de la serie AE2000 Met Motic - 1101001704241
    Objetivo Plan Acromático LM BD 5X p/Microscopio Metalográfico Invertido de la serie AE2000 Met 1101001704241
    • Magnificación 5X
    • Apertura Numérica: 0,13
    • Distancia de trabajo: 17,3 mm
    • Accesorio para los microscopios:
      • AE2000 Met Trinocular 50W
      • AE2000 Met Trinocular 100W

    • ¡Garantía Extendida 5 años!

    Objetivo Plan Acromático LM BD 10X p/Microscopio Metalográfico Invertido de la serie AE2000 Met Motic - 1101001704251
    Objetivo Plan Acromático LM BD 10X p/Microscopio Metalográfico Invertido de la serie AE2000 Met 1101001704251
    • Magnificación 10X
    • Apertura Numérica: 0,25
    • Distancia de trabajo: 16,3 mm
    • Accesorio para los microscopios:
      • AE2000 Met Trinocular 50W
      • AE2000 Met Trinocular 100W

    • ¡Garantía Extendida 5 años!

    Objetivo Plan Acromático LM BD 20X p/Microscopio Metalográfico Invertido de la serie AE2000 Met Motic - 1101001704261
    Objetivo Plan Acromático LM BD 20X p/Microscopio Metalográfico Invertido de la serie AE2000 Met 1101001704261
    • Magnificación 20X
    • Apertura Numérica: 0,4
    • Distancia de trabajo: 7,3 mm
    • Accesorio para los microscopios:
      • AE2000 Met Trinocular 50W
      • AE2000 Met Trinocular 100W

    • ¡Garantía Extendida 5 años!

    Objetivo Plan Acromático LM BD 50X p/Microscopio Metalográfico Invertido de la serie AE2000 Met Motic - 1101001704271
    Objetivo Plan Acromático LM BD 50X p/Microscopio Metalográfico Invertido de la serie AE2000 Met 1101001704271
    • Magnificación 50X
    • Apertura Numérica: 0,55
    • Distancia de trabajo: 7,2 mm
    • Accesorio para los microscopios:
      • AE2000 Met Trinocular 50W
      • AE2000 Met Trinocular 100W

    • ¡Garantía Extendida 5 años!

    Adaptador ISO p/acoplar cámaras videomicroscópicas a instrumentos trinoculares de las series BA210/BA310/BA410 Motic - CCAD BAx10
    Adaptador ISO p/acoplar cámaras videomicroscópicas a instrumentos trinoculares de las series BA210/BA310/BA410 CCAD BAx10
    • Dispositivo mecánico-óptico que:
      • Adapta los de diámetros y modos de fijación (rosca C vs cuello con prisionero)
      • Forma de una imagen real sobre la superficie del chip sensor del dispositivo de captura de imágenes, a partir de la imagen real que el objetivo del instrumento crea a la altura de cota de su salida trinocular
      • Introduce una (des)magnificación de la imagen proyectada para que el campo de visión de los oculares y el percibido por la cámara sean similares
    • Acople lado cámara: Rosca C estándar
    • Acople lado microscopio: Cilindríco c/entalladura p/prisionero c/diámétro ISO
      • Diámetro máximo: 38 mm
      • Diámetrro mínimo (entalladura): 35,8 mm

    • ¡Garantía Extendida 5 años!

    Conjunto p/Videomicroscopía Digital de Muy Alta Resolución 10MP Motic - MotiCAM 10
    Conjunto p/Videomicroscopía Digital de Muy Alta Resolución 10MP MotiCAM 10 Recomendado para agregar funciones de microfotografía y cinemicrofotografía a lupas y microscopios convencionales. También funciona sobre lupas y microscopios binoculares o compuestos.

    Conjunto constituido por:

    • Dispositivo de captura digital de imágenes videomicroscópicas 10MPixel c/salida USB2 MC10B
      • Sensor CMOS 1/2,5 pulgada
      • Resolución: 3664 x 2748 pixel (10 Mega)
      • Salida directa USB 2.0
      • Drivers para Windows XP, Vista y W7 de 32 y 64 bits
      • Barrido progresivo
      • luminación mínima sobre sensor: 3 Lux
      • Máxima relación señal/ruido: 40,5 dB
      • Rango dinámico: 60 dB
      • Compatible con DirectShow y Twain
    • Conjunto relay óptico-mecánico para videomicroscopía MC10AC
      • Objetivo c/distancia focal: 12mm
      • 2 adaptadores para acoplar a oculares (30 y 38mm)
      • Adaptador de rosca C
      • Placa de vidrio c/referencias dimensionales circulares de 70, 150, 600 y 1500 micras, y mira en cruz con divisiones cada 10 micras
      • Placa metálica c/referencia dimensional circular de 7500 micras
      • Soporte fijo para observación directa de especímenes
    • Software para captura, manipulación, medición y análisis de imágenes Motic Images Plus 2

    Videomicroscopía - Software de Tratamiento Avanzado de Imágenes v3.2 Motic - MI Adv 3.2
    Videomicroscopía - Software de Tratamiento Avanzado de Imágenes v3.2 MI Adv 3.2 Paquete muy avanzado para manipular y analizar imágenes tomadas de microscopios y lupas digitales.
    • Incluye todas las funciones del software MI Plus 2.0 y agrega:
      • Definición manual de los umbrales de segmentación independiente en canales Rojo, Verde, Azul y Luminancia, para su posterior procesamiento por la rutina automática de medición y conteo
      • Creación de múltiples grupos de conteo automático sobre una misma imagen original
      • Armado automático de imágenes de campo extendido componiéndolas como un mosaico de fotografías adyacentes. Cada mosaico puede contener hasta 10 fotografías a lo ancho y 10 a lo alto (mosaico de 100)
      • Armado automático de imágenes con profundidad de campo extendida: permite amalgamar varias fotografías, rescatando en la composición las zonas de mejor foco de cada una de ellas
      • Diagramas 3D manipulables (por ejemplo, transformando niveles de luminancia en coordenadas Z)
    • IMPORTANTE: Sólo está disponible para plataformas Windows
    Recursos on line

    Temas y equipos directamente relacionados

    Tema Relacionado: Videomicroscopía
    Sección de una fotografía digital tomada con uno de nuestros microscopios digitales. Haga click sobre esta imágen para ver un muestrario de fotografías de tamaño y resolución reales.

     dB

      Bv José Javier Díaz 429 - (X5016BHE) Córdoba - Argentina - Telefax (+54) (351) 461 7007 (rotativas) - info@tecnoedu.com Logo Tecnoedu
