Microscopios Invertidos

Microscopios especiales para examinar cultivos biológicos y preparados metalográficos.

  • AE31E Trino LED Microscopio Biológico Invertido Trinocular con iluminación LED
  • 1101001703112 Objetivo CCIS Plan Acromático p/contraste de Fase PL Ph40X/0.5, LWD, DT. 3, Ph1
  • AE31E Epi Kit Accesorio de Epi Fluorescencia completo para AE31E
  • 1101000200122 Cubo selector p/Epifluorescencia DAPI/Hoechst/Alexa Fluor
  • 1101000203281 Cubo selector p/Epifluorescencia EGFP, FITC, Cy2, AlexaFluor 488
  • CCAD BAx10 Adaptador ISO p/acoplar cámaras videomicroscópicas a trinoculares de las series BA210/BA310/BA410/SMZ-171 y otros
  • MotiCAM PROS5 Lite Conjunto p/Videomicroscopía Digital de Alta Resolución 5MP, con sensor de gran tamaño CMOS Scientific Grade
  • AE2000 Trino LED c Ph20x Microscopio Trinocular Invertido, con óptica conjugada a infinito, iluminación LED y objetivo Ph20x preinstalado
  • INV MET T Microscopio Metalográfico Invertido Trinocular
  • CCAD BA Adaptador p/acoplar cámaras videomicroscópicas a instrumentos trinoculares de la serie BA200/300, INV MET T y similares
  • C-B5 Cámara digital para microscopio y/o lupa estereoscópica 5.1 MPx

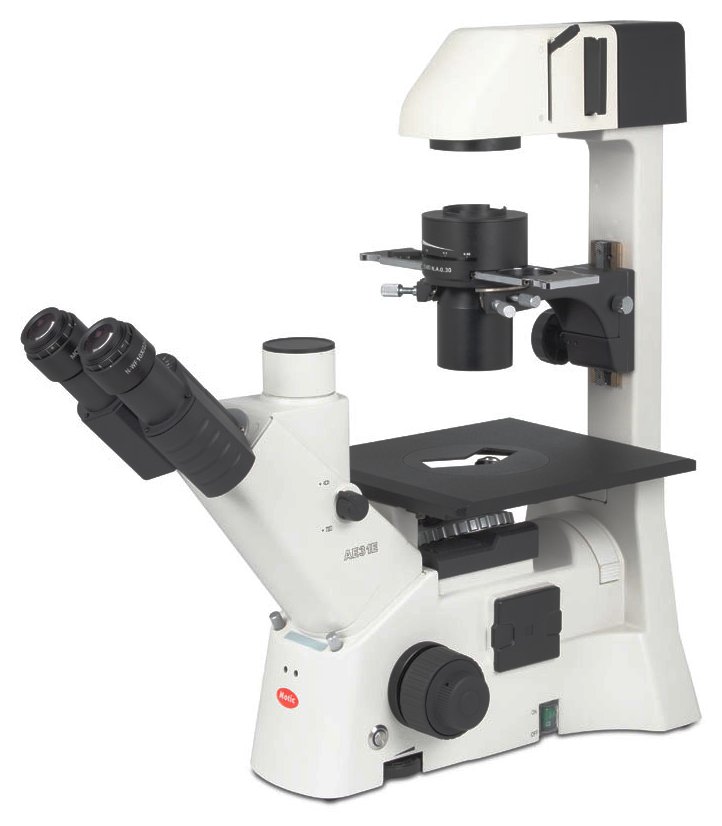

Microscopio Biológico Invertido Trinocular con iluminación LED AE31E Trino LED
  • Optica Plan Acromática Corregida a Infinito (CCIS)
  • Cabeza Trinocular Siedentopf:
    • Inclinada a 45 grados
    • Rotable 360 grados respecto al tubo
    • Movimiento basculante de mariposa que aumenta la altura de visión 40mm
    • Distancia interpupilar de 48 a 75mm
    • División de luz 100/0, 20/80
  • Oculares 10xPL planos, de 22mm de diámetro
  • Ajuste independiente de dioptrías y cobertor anatómico de caucho
  • Portaobjetivo quíntuple
  • Objetivos incluidos:
    • 4xPL/0,1/DT: 23.5 mm CCIS Plan plano CCIS
    • 10xPL/0,25/DT: 7.5 mm CCIS Plan plano CCIS con contraste de fase
    • 20xPL/0,4/DT: 7 mm CCIS ELWD plano CCIS con contraste de fase
  • Objetivos opcionales (que pueden adquirirse por separado):
  • Condensador:
    • Distancia de enfoque extra larga: 72mm, con AN= 0,30
    • Diafragma de apertura con iris regulable
    • Ranura para insertar máscaras
    • Portafiltros (se recomienda utilizar aquí el filtro verde interferencial para los trabajos de contraste de fase)
  • Control de fase deslizable: centrable, Ph1 y campo claro
  • Telescopio p/centrado de fases
  • Platina plana, con apoyos de metal y vidrio, 200 x 239 mm, con placas de inserción de vidrio y metal
  • Iluminación halógena 30 W de Koehler brillante y variable, LED 3 W e indicador de intensidad con barra de LEDs
  • Filtros: verde interferencial y neutro (gris). El azul no resulta necesario porque la iluminación LED es siempre blanca
  • Cubierta vinílica

Complementos y accesorios disponibles

  • Objetivo Plan Acromático CCIS LWD PL 40X/AN 0.6/DT=3 mm p/microscopios AE2000 y AE31E AE31E-CCIS-40X
  • Retículo p/ocular de 20mm: Mira en cruz y regla micrométrica c/100 divisiones en 10mm 1101001401861
  • Platina mecánica adaptable con mando pivotal y soporte universal 1101000200011
  • Soporte de placas Petri de 35mm de diámetro 1101000200272
  • Soporte de placas Petri de 54mm de diámetro y portaobjeto 1101000200282
  • Soporte de placas Petri de 65mm de diámetro y Terasaki 1101000200262
  • Soporte para Hemacitómetro 1101000200292
  • Soporte universal (132 x 88 mm) 1101000200252
  • Placa de vidrio de inserción en platina 1101000201391
  • Placa metálica de inserción en platina 1101000202871
  • Placa extensora de platina (par) 1101000200493
  • Anillo de fases 0.3 Ph1 (10x-20x-40x) 1101000202391
  • Anillo de fases 0.5 Ph1 (10x-20x-40x) 1101000202421
  • Adaptador ISO p/acoplar cámaras videomicroscópicas a trinoculares de las series BA210/BA310/BA410/SMZ-171 y otros CCAD BAx10
Accesorio de Epi Fluorescencia completo para AE31E AE31E Epi Kit
  • Accesorio de Epi Fluorescencia completo para microscopios de la familia AE31E
  • incluye las siguientes partes alistadas individualmente a continuación:
    • Accesorio de Epi Fluorescencia BA-XBE con casete de filtros, con guarda de seguridad UV
    • Lámpara de Mercurio de 100W
    • Caja de Lámpara HBO 100W
    • Lente Colector
    • Zócalo p/lámpara de mercurio HBO 100W
    • Fuente switching
    • Herramienta de centraje de lámpara

  • Montaje
  • En la fotografía se observa el kit de epifluorescencia montado sobre el microscopio invertido trinocular AE31E
    Adaptador ISO p/acoplar cámaras videomicroscópicas a trinoculares de las series BA210/BA310/BA410/SMZ-171 y otros CCAD BAx10
    • Dispositivo mecánico-óptico que:
      • Adapta los de diámetros y modos de fijación (rosca C vs cuello con prisionero)
      • Forma de una imagen real sobre la superficie del chip sensor del dispositivo de captura de imágenes, a partir de la imagen real que el objetivo del instrumento crea a la altura de cota de su salida trinocular con una magnificación de 0,5 X
      • Introduce una (des)magnificación de la imagen proyectada para que el campo de visión de los oculares y el percibido por la cámara sean similares
    • Acople lado cámara: rosca C estándar (prácticamente la totalidad de las cámaras de videomicroscopía existentes)
    • Acople lado microscopio: Cilindríco con entalladura para prisionero con diámétro según ISO
      • Diámetro máximo: 38 mm
      • Diámetrro mínimo (entalladura): 35,8 mm
    • Compatible con una amplia variedad de equipos:
      • Microscopio ergonómico Trinocular c/Optica Extra Plana Elite Corregida a Infinito e iluminación LED BA210E LED Trinocular
      • Microscopio ergonómicoTrinocular de rutina c/Optica Extra Plana Corregida a Infinito e iluminación LED BA310E Trinocular LED
      • Microscopio Trinocular Ergonómico de Gran Porte c/Optica Extra Plana Corregida a Infinito y Constraste de Fases BA410E Premium CF
      • Lupa Trinocular con gran estativo, Zoom 7,5 a 50x e iluminación LED SMZ-171-TLED
      • Lupa estereoscópica trinocular, con Zoom 7 a 45X e iluminación LED SZM-LED2
      • y la mayoría de los equipos de primera marca, que ya adhirieron al estándar ISO 10935

    • ¡Garantía Extendida 5 años!
    Conjunto p/Videomicroscopía Digital de Alta Resolución 5MP, con sensor de gran tamaño CMOS Scientific Grade MotiCAM PROS5 Lite
    • Dispositivo de captura digital de imágenes videomicroscópicas
      • Resolución: 2448 x 2048 pixel (5 Mega)
      • Digitalización a 8/12 bit
      • Sensor de gran tamaño: 2/3 de pulgada
      • Pixels retroiluminados, que permiten usar ópticas de mayor apertura numérica, aprovechar mejor la luz disponible y aumentar notablemente la sensibilidad
      • Pixels cuadrados de 3,45 micras
      • Salida USB 3.1 de alta velocidad
      • Puede entregar hasta 88 cuadros por segundo (dependiendo de las condiciones de iluminación, la resolución solicitada y la capacidad de la PC a la que esté conectada), siendo 35,7 cuadros por segundo la velocidad nominal
      • Obturador global (global shutter) que permite capturar la luz de todos los pixels al mismo tiempo, evitando las deformaciones que se observan sobre objetos en rápido movimiento con la tecnología tradicional de obturador rotativo (rolling shutter)
      • Tiempo de exposición ajustable: 14 micro segundos a 2 segundos
      • Acople con roscas C y CS
    • Tecnología CMOS Scientific Grade
      • Mejora la sensibilidad
      • Reduce el ruido de fondo
      • Incrementa el rango dinámico
      • Mejora la fidelidad cromática
      • Utiliza técnicas de retro exposición y doble conversión analógica digital con correlación de lecturas
    • Software incluido Motic Image Plus 3.0
      • Visualización en vivo
      • Captura de imágenes fijas y video
      • Manipulación y filtro
      • Medición y conteo
      • Análisis
      • Permite guardar plantillas de configuración con sus ajustes de tiempo de exposición, contraste, brillo, saturación, balance de blanco y mucho más
      • Difusión en vivo a celulares, tablets, notebooks y otras computadoras aprovechando la placa de WiFi de la PC o notebook del usuario (modo hotspot). No precisando ningún programa especial en los receptores, se ve directamente desde un navegador web
      • ¡y mucho más!
    • Accesorios incluidos:
    • Accesorios incluidos:
      • Placa de vidrio c/referencias dimensionales p/sistemas de videomicroscopía 1101002300142
      • Cable USB
      • Pendrive con instalador Motic Images Plus 3.0
    • Aplicaciones típicas:
      • Campo claro
      • Contraste de fase
      • Epifluorescencia
      • Documentación
      • Inspección de rutina
      • Estudio de materiales
      • Trabajo industrial
      • Enseñanza
      • Control de calidad
      • Histo-química
      • Cultivo celular
      • Registros con alta velocidad de captura
      • Registros en time-lapse
    Microscopio Trinocular Invertido, con óptica conjugada a infinito, iluminación LED y objetivo Ph20x preinstalado AE2000 Trino LED c Ph20x
    • Optica Plan Acromática de Alto Constraste Conjugada a Infinito (CCIS)
    • Equipado para trabajar a campo claro y con contraste de fases
    • Cabeza trinocular Siedentopf inclinada a 45 grados
    • Distancia interpupilar variable entre 48 y 75mm
    • División de luz 100/0 ó 20/80
    • Oculares gran angulares WF10X /20mm con ajuste de ±5 dioptrías en los dos oculares, con guardas de caucho. Permiten que los usuarios con anteojos hagan sus observaciones sin quitárselos.
    • Revólver cuádruple inclinado a un costado con balineras en estativo y engranajes completamente metálicos, protegidos contra derrames de líquidos
    • Objetivos Plan Acromáticos CCIS Plan Fase:
      • Ph4X/0.1, DT12.6 Ph0
      • Ph10X/0.25, DT4.1
      • Ph1, Ph20X/0.4 DT4.7 Ph2.
    • Todo el sistema óptico con corrección al infinito tiene protección antihongos
    • Condensador de Extra Larga Distancia de Trabajo ELWD A. N.0.30, DT72mm con ranura para corredera de fases
    • Corredera de contraste de fases con tres posiciones centrables Ph0, BF,Ph1
    • Anillo de fases Ph2
    • Telescopio de centraje de fases
    • Platina:
      • Grande, de 200 x 239mm
      • Con placas de inserción de vidrio y metal
      • Acepta el montaje de accesorios, tales como 110100020001, Soporte de placas Petri de 35mm de diámetro 1101000200272, etc
    • Iluminación halógena brillante incorporada de 3W LED, con control de intensidad e indicador de intensidad luminosa LED
    • Sistema automático de encendido/apagado por sensor infrarojo
    • Alimentación switching
    • Incluye
      • Cubierta vinílica
      • Filtros azul, interferencia verde y de Densidad Neutra de 45mm de diámetro
      • Corredera de filtros
      • Llave allen

    • ¡Garantía Extendida 5 años sobre partes mecánicas y ópticas, 1 año sobre eléctricas y electrónicas!
    Recursos on line

    Video en YouTube
    Montaje y ajustes para trabajar con contraste de fases

    Microscopio Metalográfico Invertido Trinocular INV MET T

    Revisión de partes, armado y puesta en marcha de este microscopio junto con una cámara de videomicroscopía C-B5 y su adaptador correspondiente

    Manual de uso

    Ajsute óptimo de imagen

    • Objetivos Metalográficos 10x, 20x, PL40xR, 100xR Oil
    • Cabeza trinocular con salida inclinada 30 grados tipo Siedentopf que permite acoplar fotografía o videofilmaciones a través de un adaptador CCADBA (no incluido)
    • Oculares 10x WF
    • Aumento Máximo 1000x
    • Enfoque Macro y Micrométrico
    • Iluminación Halógena 6V 20W (bipin tipo GE788)
    • Platina mecánica XY con mando bajo coaxial
    • Iluminación por cañón con portalámpara centrable con lente colectora variable.
    • Diafragmas de campo e iris. Según el principio de Koheler.

    Ver manual de uso
    Instrucciones para montar una Moticam 2000 sobre este equipo

    • ¡Garantía Extendida 2 años!
    Recursos on line

    Video en YouTube
    Muestrario de imágenes de una muestra de fundición de aleación de aluminio con objetivos de 10, 20 y 40 X

    Adaptador p/acoplar cámaras videomicroscópicas a instrumentos trinoculares de la serie BA200/300, INV MET T y similares CCAD BA
    • Dispositivo mecánico-óptico que:
      • Adapta los de diámetros y modos de fijación (rosca C vs cuello con prisionero)
      • Forma de una imagen real sobre la superficie del chip sensor del dispositivo de captura de imágenes, a partir de la imagen real que el objetivo del instrumento crea a la altura de cota de su salida trinocular
      • Introduce una (des)magnificación de la imagen proyectada para que el campo de visión de los oculares y el percibido por la cámara sean similares
    • Acople lado cámara: rosca C estándar
    • Acople lado microscopio: Cilindríco c/entalladura p/prisionero
      • Diámetro máximo: 29,8mm
      • Diámetrro mínimo (entalladura): 26,8 mm
    • Compatibilidad comprobada con los modelos:
      • AE21
      • AE31
      • Axiolab Trinocular
      • BA200 Trinocular
      • BA300Pol Trinocular
      • BA400 Trinocular
      • INV MET T
      • L1200 B HTG (usar sin el anillo separador de rosca C)
      • L2000 A HTG

    • ¡Garantía Extendida 5 años!
    Cámara digital para microscopio y/o lupa estereoscópica 5.1 MPx C-B5
    • Para usar este dispositivo, simplemente hay que retirar un ocular del instrumento al que se quiere digitalizar y reemplazarlo por éste
    • El digitalizador cabe en una de las siguientes 3 medidas de portaocular estándar: 23, 30 y 30,5 mm de diámetro
    • La imagen digitalizada se envía a la PC a través de un puerto USB 2.0 con un generoso cable de 1,8 m
    • Se incluyen instaladores de los paquetes de software Optika Vision Lite y ProView, que se puede instalar sin licencias adicionales en cuantas computadoras se precisen, compatible con W7/8/10
    • Resolución: 2592 x 1944 pixel (5.1 Mega)
    • Sensor:
      • APTINA CMOS
      • 1/2.5 pulgada
      • Relación 4/3
      • Pixel de 2,2 x 2,2 micras
      • 0,53 V/lux segundo
      • Relación señal/ruido: 40,5 dB
      • Rango dinámico: 66,5 dB
      • Filtro de rechazo a infrarrojos (corte a 650 nm)
    • Montaje:
      • Rosca C
      • Adaptador incluido para reemplazar ocular con diámetro externo de 23,2 mm
      • 2 suplementos para acomodar el adaptador a tubos de distintos diámetros: 30 y 30,5 mm
    • Máxima velocidad de refresco (con condiciones óptima de iluminación, si la iluminación es pobre, el dispositvo tardará más tiempo para capturar cada imagen):
      • 90 tramas por segundo a 640 x 480 pixel
      • 27 tramas por segundo a 1280 x 960 pixel
      • 7 tramas por segundo a 2592 x 1944 pixel
      • Recomendamos ver ¿Cuál es la máxima velocidad de refresco (FPS) de una cámara de videomicroscopía? VMicFPS
    • Incluye un slide con una referencia dimensional para calibrar las mediciones
    • El software PROVIEW es gratuito y se puede bajar su versión más actualizada directamente desde el link que se indica al pie

    • ¡Garantía Extendida 2 años!
    Recursos on line

    Manual (pdf)
    Manual de instalación y uso de esta cámara y otras de la familia

    Página web
    Link (via tiny URL) a la página de los instaladores del fabricante

    Video en YouTube
    Primer uso del software OptikaLite y revisión de las funciones básicas

    Video en YouTube
    Primer uso del software PROVIEW y revisión de las funciones básicas

    Video en YouTube
    ¿Cómo calibrar las mediciones con PROVIEW de Optika?

    Video en YouTube
    ¿Cómo guardar las mediciones junto con las imágenes?

    Página web
    Algunas fotos y tamaños campo obtenidos con esta cámara sobre la lupa básica EcoT-30C

    Manual (pdf)
    Manual de referencia del sofware PROVIEW (en Inglés)

    Video en YouTube
    Lista de reproducción de Optika Italy con tips para el uso de PROVIEW (en Inglés)
