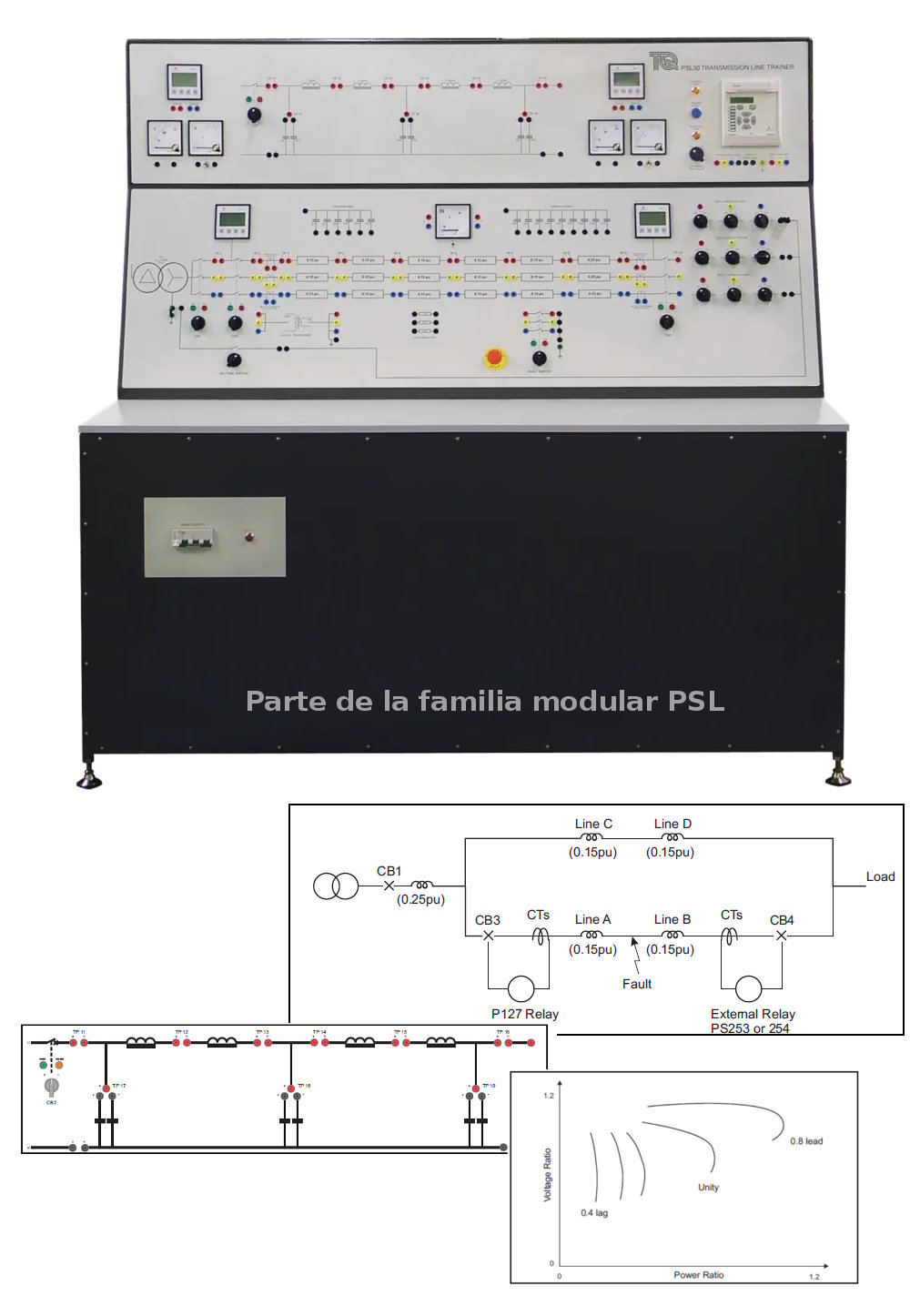

Módulo autoportante simulador de Líneas de Transmisión de Energía Eléctrica TQ - PSL30

Permite estudiar el principio de funcionamiento y las características de líneas de transmisión monofásicas y trifásicas

• El diseño es abierto y flexible, permitiendo a los docentes crear sus propios experimentos y a los estudiantes avanzados hacer trabajos de proyecto
• Las líneas de transmisión simuladas son configurables y permiten hacer estudios realistas de líneas de transmisión de corto, mediano y largo recorrido bajo condiciones variables de carga y factor de potencia, así como con la aparición de fallas (insertadas)
• Este módulo puede funcionar tanto solo como conectado a otros módulos de la misma familia PSL

Líneas propiamente dichas

• Panel superior - Línea de transmisión monofásica
  • Incluye un conjunto de impedancias inductivas conectadas en serie
  • Se puede cambiar la longitud de la línea simulada
  • Se pueden establecer métodos de perfil de pérdidas en Pi o en Te utilizando diferentes valores de capacitancia
  • Se puede controlar el voltaje, la corriente y la potencia en cualquier punto de la línea
• Panel inferior - Línea de transmisión trifásica
  • 5 tramos de 0,15 p.u, valor 75 km de línea de 132 kV en una base de 100 MVA
  • 1 tramo de 0.25 p.u. valor 125 km de línea de 132 kV en una base de 100 MVA
  • Funcionamiento con cargas variables y/o desequilibradas
  • Retorno por neutro seleccionable

Carga

• Bancos de carga:
  • Ajustables por pasos
  • Resistivos
  • Capacitivos
  • Inductivos

Instrumentación

• Los efectos pueden ser monitoreados por instrumentos en los extremos de envío y recepción, de las líneas de transmisión
• Se suministra un conjunto de cables con fichas banana de seguridad para que el usuario interconecte los bloques circuitales
• La unidad incluye un interruptor de emergencia, un aislador de red y fusibles de protección

Introducción de fallas

• Es posible programar fallas y resistencias de falla a tierra, controlando el comportamiento con relés de sensibilidad ajustable
• Cuando el usuario aplica una falla al circuito, un relé abre disyuntores de los circuitos de prueba
• Estos disyuntores incluyen accionadores manuales y lámparas piloto que indican su estado
• Un puerto auxiliar suministra alimentación y control para cualquier relé opcional para uso con el módulo, por ejemplo, el Módulo para prácticas con relé de protección de transformadores, generadores y otras máquinas eléctricas c/2 devanados PSA15

Protección

• Para hacer ensayos de protección, los transformadores de corriente (TC) de los circuitos de prueba, se conectan al relé de protección montado en el panel de control
• El usuario conecta y configura el relé de protección para detectar corrientes de línea y de tierra
• El relé también monitorea y mide eventos de falla y perturbaciones para el análisis de fallas
• El usuario puede configurar el relé a pie de máquina o desde una PC (no incluida) con el software incluido
• Cuando ocurre un fallo en el circuito, el relé abre disyuntores en los circuitos de prueba
• Los interruptores automáticos también incluyen mandos manuales y lámparas piloto
• Las lámparas piloto indican si los interruptores están abiertos o cerrados

Temática usualmente abordada con este modulo

• Línea monofásica:
  • Comportamiento de líneas cortas
  • Comportamiento de líneas medias o largas (métodos nominales «T» y «Pi»)
  • Efectos de la potencia transportada y la potencia reactiva sobre la caída de tensión y el ángulo de transmisión
  • Comportamiento de líneas medias/largas una línea cargada normalmente
  • Regulación de tensión con potencia de carga y coseno de fi constantes
• Líneas trifásicas:
  • Valores unitarios
  • Cargas desequilibradas y conexión del neutro
  • Simulación de faltas y estudios de protección de línea
  • Alimentadores en paralelo y líneas multisección

Complementos recomendados

• Banco con cargas para estudiar el factor de potencia PSA40
• Módulo para prácticas con relé de corte por sobre corriente y derivación a tierra PSA10 ó PSL50 (del que forma parte)
• Módulo para prácticas con relé administrador de alimentación PSA25 ó PSL50 (del que forma parte)
• Módulo para prácticas con relé de protección remota PSA30 ó PSL50 (del que forma parte)

Familia PSL de equipos de mediano-gran porte dedicados al estudio de sistemas de energía eléctrica

• Módulo autoportante con Generador Eléctrico de Polos Salientes PSL10
• Modulo autoportante para estudiar Transformadores mono y trifásicos PSL20
• Módulo autoportante simulador de Líneas de Transmisión de Energía Eléctrica PSL30
• Módulo autoportante simulador de Sistemas de Distribución de Energía Eléctrica PSL40
• Módulo auoportante con barra colectora conmutada para módulos de la serie PSL PSLSB
• Módulo central (hub) de distribución y seccionamiento de alimentación para módulos de la serie PSL PSLHB
• Complemento p/PSLHB: Cable multifilar de 5 m y conectores compatibles PSLSC
• Complemento p/PSLHB: Cable multifilar de 10 m y conectores compatibles PSLMC
• Complemento p/PSLHB: Cable multifilar de 15 m y conectores compatibles PSLLC
