Columna de absorción de gas en pared húmeda Armfield - CES-A

Las columnas de pared húmeda pueden utilizarse para determinar coeficientes de transferencia de masa gas/líquido, esencial a la hora de calcular el diseño de las torres de absorción.

Dichos coeficientes forman la base de las correlaciones usadas para desarrollar torres de relleno.

El CES examina la absorción en agua desoxigenada (preparada por aspersión de nitrógeno) de oxígeno del aire.

Éste es un ejemplo de absorción controlada por película líquida.

Puede determinarse el coeficiente de transferencia de masa de película líquida para diversos caudales másicos de agua.

Temas abordados en el manual:

• Cálculo de coeficientes de transferencia de masa de película líquida
• Variación de coeficiente con el caudal másico
• Variación del caudal de oxígeno para determinar la relación de ley de potencia

Pedir Cotización

Dimensiones del embalaje: 2.6 x 1.2 x 0.7 m. Peso Bruto: 252 kg

El sistema elegido para el experimento es la absorción de oxígeno en agua libre de oxígeno. En este sistema, la solubilidad y la entalpía de solución son pequeñas, y al saturar el aire de entrada con agua, se eliminan los efectos de humidificación. De esta forma, es posible mantener condiciones razonablemente isotérmicas en toda la columna.

El procedimiento experimental permite calcular una relación de ley de potencia y la comparación de ésta con las relaciones publicadas, tales como:

para diversos caudales de oxígeno (en forma de aire) es posible determinar una ley de potencia y compararla con los valores publicados.

Para trazar el gráfico, los estudiantes deben calcular coeficientes de diferencia de concentración media logarítmica, de flujo másico y de transferencia de masa. También puede realizarse un análisis de errores completo.

Los componentes del sistema están montados en un bastidor de suelo de acero pintado.

La columna de pared mojada es una columna de vidrio con secciones de entrada y salida de agua, y está montada sobre cardanes con el fin de asegurar su verticalidad.

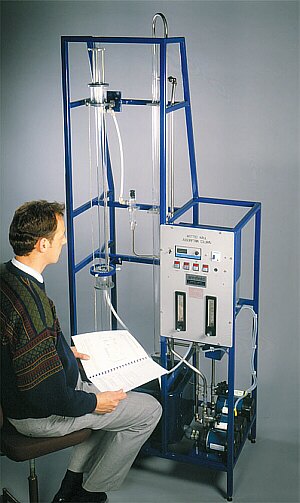

La columna de desoxigenación tiene un tamaño global similar al de la columna de pared mojada, y está situada en posición vertical junto a aquélla. Al lado de las columnas hay una consola de control con caudalímetros, controles de bomba y analizador de oxígeno. Entre las columnas hay dos alojamientos especiales, que contienen las sondas de análisis de oxígeno que monitorizan el contenido de oxígeno en el agua que entra y sale de la columna de absorción. El aparato utiliza como medio de trabajo agua, contenida en un tanque de almacenamiento en la parte de atrás de la unidad. Las bombas que suministran agua al desoxigenador y la columna de absorción están situadas en la base de la unidad.

Durante la operación, el agua es aspersada con nitrógeno en el desoxigenador antes de entrar por la parte superior de la columna de pared mojada. Una bomba de aire integral tipo diafragma bombea aire en la base de la columna. El aire asciende por la columna, entregando el oxígeno al agua.

El oxígeno disuelto en la entrada y la salida puede medirse en rápida sucesión. El agua se drena al tanque de almacenamiento para su reciclaje al desoxigenador.

Columna de pared mojada
altura: 900mm
diámetro interno: 32mm
material: Vidrio

Columna de desoxigenación
altura: 1.570mm
diámetro interno: 26mm
material: material acrílico transparente

Medidor del caudal de aire
intervalo: 600 a 5000 ml/min

Medidor del caudal de agua
intervalo: 20 a 280 ml/min

Bomba de alimentación del desoxigenador: 20 l/min con carga de 2m

Bomba de alimentación de la columna de absorción: 10 l/min con carga de 1m

Bomba de alimentación de aire: 24 l/min a 1kg/cm2

Capacidad del depósito: 40 litros aproximadamente

MEDIDOR DE OXÍGENO
saturación:
intervalo: 0 a 199,9%
precisión: ± 0,5%
resolución: 0,1%
compensación de temperatura: 0 a 50°C, automática

concentración:
intervalo: 0 a 19,9ppm
precisión: ± 0,2ppm
resolución: 0,1ppm
compensación de temperatura: 0 a 50°C, automática

temperatura:
intervalo: -100°C a +200°C
precisión: ±0,3°C
resolución: 0,1

La unidad se utiliza para experimentos de coeficientes de transferencia de masa de película líquida y variaciones del coeficiente con el caudal másico.

En segundo lugar, el estudio de la absorción de oxígeno del aire en agua desoxigenada.

El aparato consta de una columna de pared mojada de vidrio y otra, independiente, de desoxigenación, de material acrílico.

El equipo incluye un tanque de almacenamiento de agua, bombas de alimentación (2), analizador de oxígeno y bomba de aire.

Suministro eléctrico monofásico

Cilindro de nitrógeno gaseoso comprimido con regulador de presión (no suministrado).

Altura: 2,5m - Ancho: 1,0m - Profundidad: 0,5m
