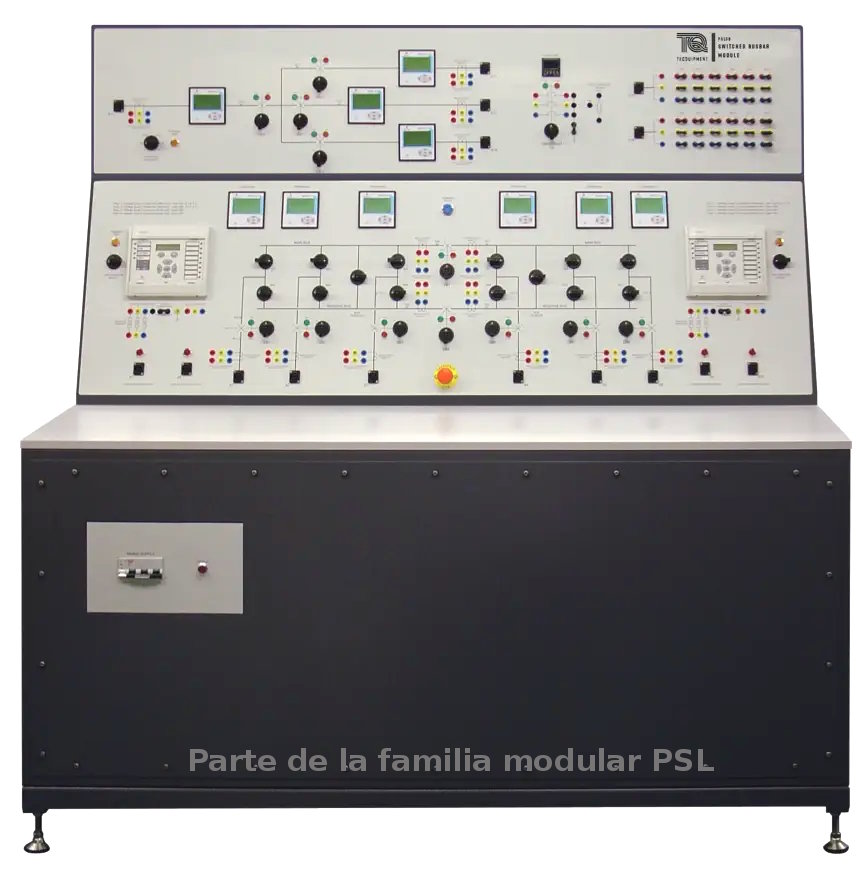

Parte de la familia PSL (Power System Laboratory), simula la conmutación y monitoreo de líneas eléctricas industriales
- Unidad completamente instrumentada
- Incluye dos paneles de control principales
- Cada panel cuenta con un diagrama mímico detallado
- Panel inferior:
- Barra doble: una barra principal y una de reserva
- Cada barra tiene dos secciones, divididas por interruptores automáticos
- Cada barra incluye interruptores individuales para cada sección
- Dos interruptores acopladores conectan las secciones izquierda y derecha de la barra principal y la de reserva
- También incluye seis alimentadores (tres a cada lado del bus). Como son bidireccionales, el usuario puede configurarlos como alimentadores de entrada o salida (sumideros o fuentes)
- Los alimentadores se conectan a los demás módulos de la familia PSL (fuentes de alimentación y cargas)
- Cada alimentador tiene también su propio interruptor automático e instrumentos para medir y visualizar la corriente y el voltaje en cada alimentador
- Un alimentador incluye un interruptor automático de "punto en onda", lo que permite estudiar los transitorios creados cuando se interrumpe (conmuta) una corriente alterna
- La barra principal, la barra de reserva y todos los alimentadores incluyen transformadores de corriente (TC)
- El usuario los conecta a los relés de protección para crear circuitos de "protección de zona" e investigar fallas aplicadas a diferentes partes del sistema de doble barra y el sistema radial. Esta es una protección diferencial de alta impedancia
- Panel superior:
- Tiene un sistema radial de un alimentador de entrada y tres de salida
- Cada alimentador incluye un interruptor automático, instrumentos para medir voltaje y corriente, y transformadores de corriente para comandar el relé de protección
- También incluye puntos de prueba para los sistemas de doble barra y radial. Estos permiten al usuario conectar fallas o cargas externas (no incluidas)
- Iincluye interruptores para introducir fallas:
- Circuitos abiertos
- Cortocircuitos línea/línea o línea/tierra
- Una de las inserciones de falla está comandada por un temporizador digital
- El usuario conecta y configura los relés de protección para detectar:
- Corrientes de línea y tierra
- Fallas de tensión
- Fallas de frecuencia
- Los relés también monitorean y miden eventos de falla y perturbaciones para su análisis
- El usuario puede configurar los relés a pie de máquina o desde una PC (no incluida) con el software incluido
- Cuando el usuario aplica una falla en el circuito, los relés abren los interruptores automáticos en los circuitos de prueba
- Los interruptores automáticos también incluyen accionadores manuales y lámparas piloto
- Los pilotos muestran si los interruptores automáticos están abiertos o cerrados
- Para realizar más experimentos de protección, la unidad incluye una puerto auxiliar para conectar un relé de protección adicional (no incluido)
- Con el equipo se suministra un juego de cables rematados en fichas banana de seguridad para que el usuario interconecte los circuitos bajo prueba
- La unidad incluye un interruptor de emergencia, un seccionador de red y fusibles de protección
- La familia PSL permite realizar experimentos sobre generación, transformación, transmisión, distribución, utilización y protección de energía
- Se suministra con una completa guía del usuario que incluye Descripciones de equipos, teoría y experimentos
- Además, la estructura abierta y flexible del equipo lo hace ideal para trabajos de proyecto de estudiantes avanzados y trabajos prácticos especiales diseñados por los docentes
Nota importante:
- Esta unidad no tiene fuentes de alimentación ni cargas para circuitos de prueba. Para su correcto uso, debe conectarla a dos o más unidades de la familia PSL.
Temática abordada (con este módulo y otros complementarios)
- Protección de unidad (protección diferencial de alta impedancia)
- Fallas dentro de una zona
- Fallas fuera de una zona
- Fallas de pase
- Transitorios en las conmutaciones
- Selectividad de las protecciones
