Módulo con Transformador Monofásico Variable TQ - PSL90

• Los transformadores monofásicos son una herramienta esencial para los experimentos y demostraciones de la teoría del transformador

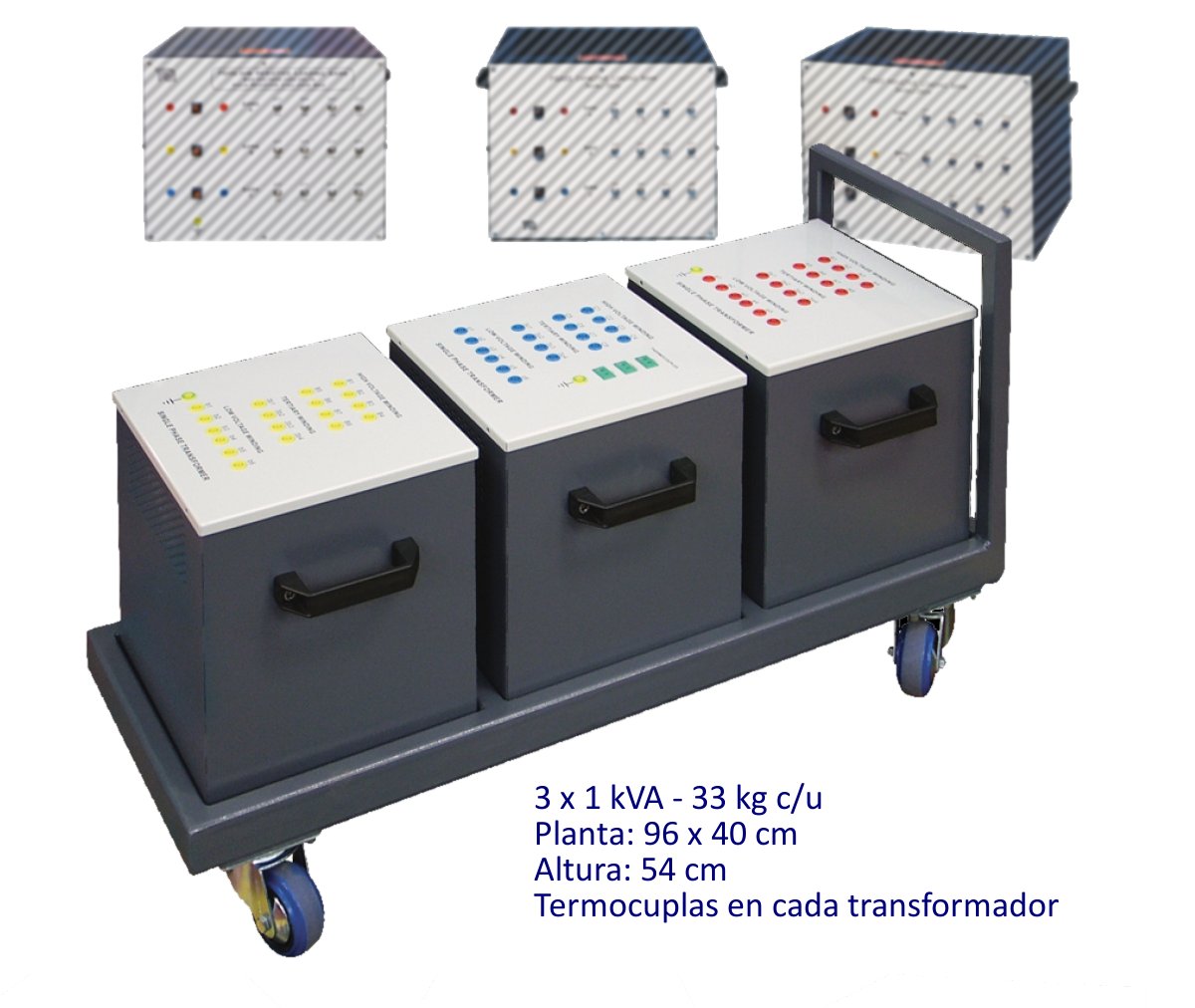

• Este equipo contiene tres transformadores idénticos de 1 kVA (excepto para en los bobinados terciarios)
• Cada transformador está dentro de un gabinete individual de acero y todo el conjunto encaja en un marco que con ruedas para facilitar su movilidad
• Cada transformador tiene una selección de conexiones de alto voltaje (primario) y de baja tensión (secundarias) con las que se puede seleccionar un rango de tensiones de entrada y de salida
• También tienen bobinados terciarios adicionales
• Los bobinados terciarios ayudan a compensar las ligeras diferencias en los transformadores, cuando estos se utilizan en paralelo
• Los transformadores son unidades separadas y funcionan como tres transformadores monofásicos individuales, o pueden conectarse para ser un solo transformador trifásico
• Todas las tomas son accesibles, por lo que los estudiantes pueden vincular los bobinados para adaptarse a cualquiera de las conexiones comunes de una y tres fases
• Todas las tomas se rematan en conectores de seguridad, codificados con colores
• Para mostrar los principios del transformador con claridad, los transformadores funcionan con un voltio por vuelta
• Esto significa que el voltaje de salida sin carga es el mismo que el número de vueltas en el secundario
• Los termopares miden las temperaturas de los bobinados primarios, los secundarios y el núcleo de uno de cada transformador
• Los termopares ayudan a medir los cambios de temperatura en un transformador
• Las lecturas ayudan al estudiante a entender las especificaciones de temperatura de los materiales utilizados en los transformadores
• Nota: Para medir las salidas de los termopares se necesita un instrumento de medición de tipo K apropiado (que debe adquirirse por separado)
• Para alimentar y cargar adecuadamente este juego de transformadores, recomendamos agregar:
  • Banco portátil de cargas resistivas para prácticas de electrotecnia PSA50
  • Banco portátil de cargas capacitivas para prácticas de electrotecnia PSA55
  • Banco portátil de cargas inductivas para prácticas de electrotecnia PSA60
  • Módulo móvil con Transformador Trifásico Variable PSL80
• Dimensiones generales: 960 x 540 x 400 mm
• Peso neto: 121 kg

Familia PSL de equipos de mediano-gran porte dedicados al estudio de sistemas de energía eléctrica

• Módulo autoportante con Generador Eléctrico de Polos Salientes PSL10
• Modulo autoportante para estudiar Transformadores mono y trifásicos PSL20
• Módulo autoportante simulador de Líneas de Transmisión de Energía Eléctrica PSL30
• Módulo autoportante simulador de Sistemas de Distribución de Energía Eléctrica PSL40
• Módulo auoportante con barra colectora conmutada para módulos de la serie PSL PSLSB
• Módulo central (hub) de distribución y seccionamiento de alimentación para módulos de la serie PSL PSLHB
• Complemento p/PSLHB: Cable multifilar de 5 m y conectores compatibles PSLSC
• Complemento p/PSLHB: Cable multifilar de 10 m y conectores compatibles PSLMC
• Complemento p/PSLHB: Cable multifilar de 15 m y conectores compatibles PSLLC

• ¡Garantía Extendida 5 años!
