- Explora los principios y aplicaciones de tiristores, diodos y conversores
- El panel de control tiene diagramas mímicos claros con enchufes cubiertos
- Los estudiantes usan cables cubiertos (incluidos) para conectar las diferentes partes de los circuitos
- Las piezas incluyen tiristores, diodos, inductores, transformadores y condensadores de filtrado
- Una combinación de medidores analógicos estándar y un medidor digital multifunción mide las corrientes y voltajes en los circuitos
- Los transformadores de tomas múltiples ofrecen la opción de voltajes de CA monofásicos y trifásicos para la conexión a los diodos y tiristores
- Un transformador de interfase con derivación central muestra el efecto de reducir las corrientes circulantes en los circuitos rectificadores
- Un inductor de carga muestra el efecto de la inductancia al suavizar la ondulación de CA en los circuitos rectificadores
- Los fusibles de acción rápida en el panel de control protegen el lado de la carga de los circuitos experimentales
- Los estudiantes usan controles en el panel inferior para ajustar el voltaje de suministro de CA y la resistencia del balasto durante los experimentos
- Para los experimentos con tiristores, los estudiantes pueden seleccionar una fuente externa o interna para activar las puertas de los tiristores
- Un control variable retrasa el pulso de disparo de la puerta para demostraciones claras del efecto del retraso de disparo en los armónicos y las formas de onda de salida
- Los transductores permiten a los estudiantes conectar un osciloscopio (incluido) para mostrar y comparar los pulsos de puerta con las formas de onda de salida

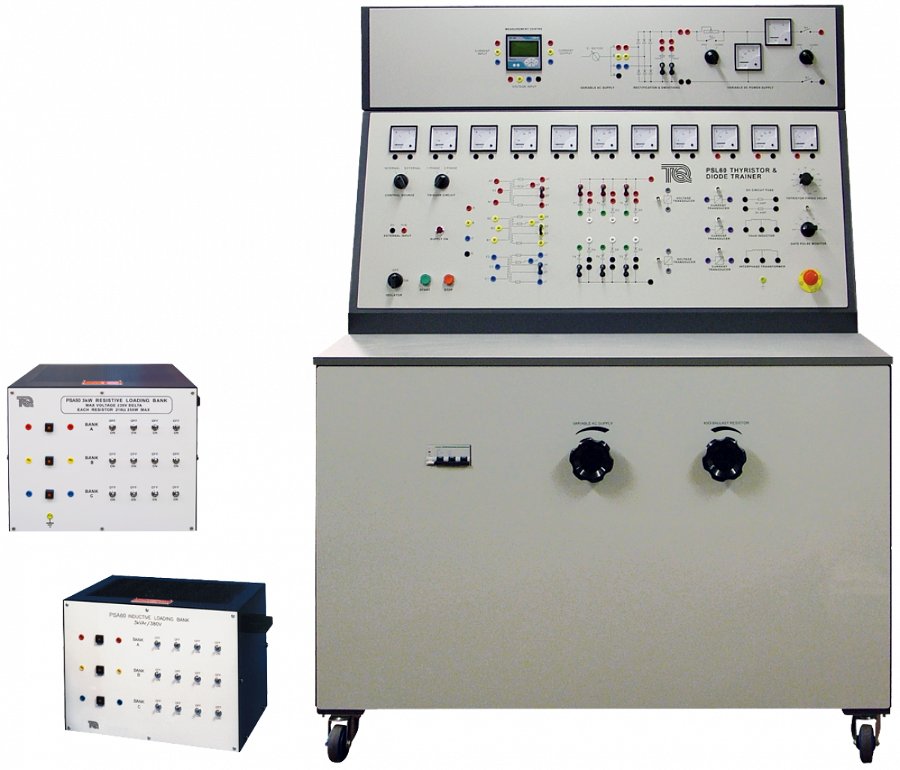

- TecQuipment suministra este producto con tres bancos de carga: dos resistivos PSA50 y uno inductivo PSA60
- También incluye un osciloscopio de dos canales
Temática abordada
- Circuitos rectificadores de diodos monofásicos y polifásicos
- Circuitos de puente de tiristores monofásicos y trifásicos totalmente controlados
- Control de CA monofásica mediante tiristores
- Armónicos del rectificador, métodos de suavizado de salida y operación invertida
- Efectos de conmutación en rectificadores polifásicos y monofásicos
