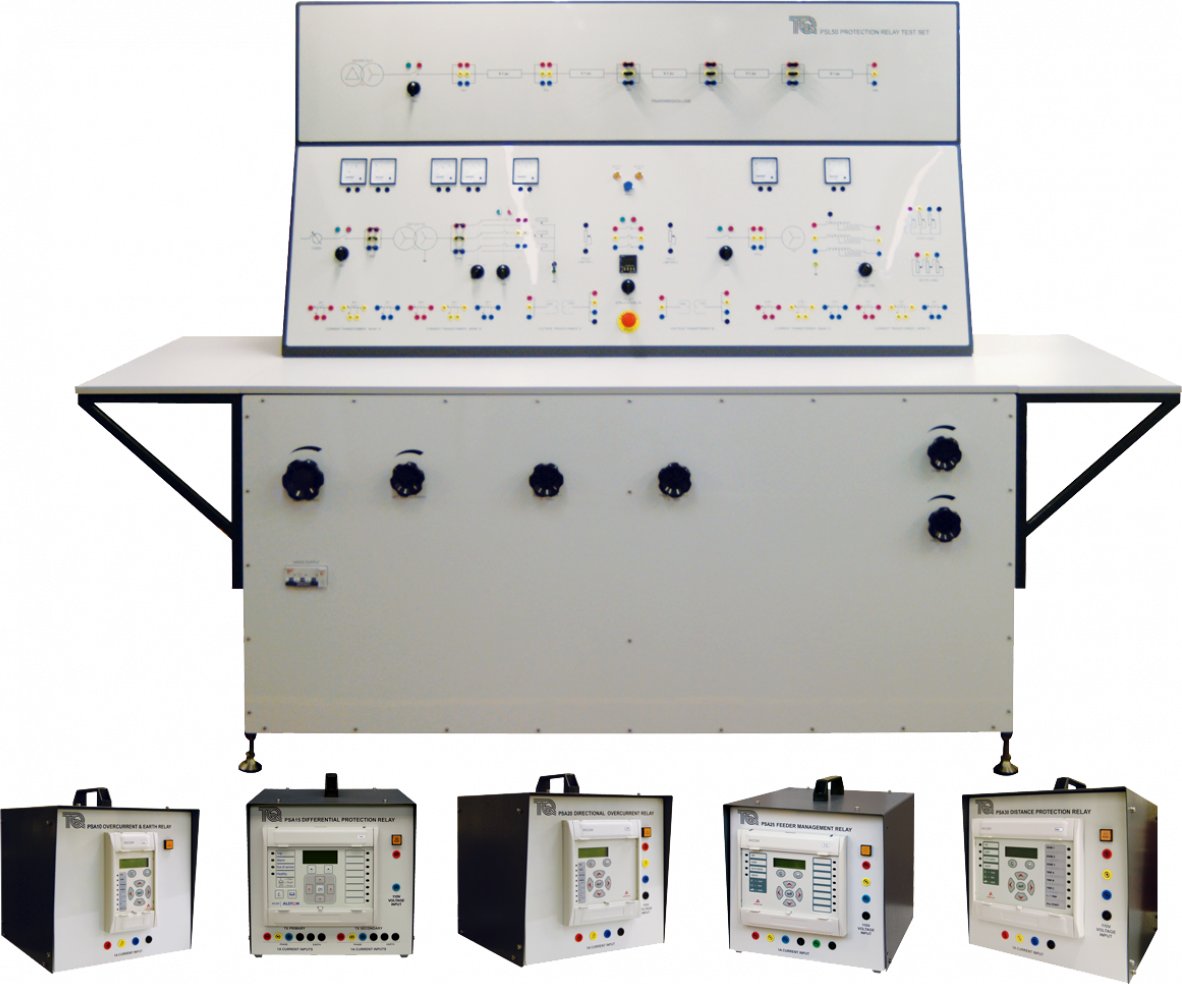

- Un conjunto de pruebas que ofrece a los estudiantes la experiencia teórica y práctica con una variedad de relés industriales
- El equipo utiliza equipos y técnicas de protección industrial, y una gama de relés industriales, adaptados para uso educativo
- El conjunto de pruebas permite a los estudiantes comparar las características individuales del relé
- También permite la conexión de dos relés para experimentos como la discriminación de relés
- El conjunto de pruebas incluye medidores, transformadores de corriente y voltaje (CT y VT), fuentes de alimentación, un transformador configurable y resistencias de carga
- También tiene un espacio de escritorio útil para que trabajen los estudiantes
- El transformador configurable tiene conectada una estrella primaria, pero la secundaria tiene múltiples tomas
- Por lo tanto, el usuario puede conectarlo como delta o estrella con diferentes relaciones de voltaje
- Los controles en el panel inferior del juego de prueba, permiten al usuario ajustar la tensión de prueba, la corriente y las resistencias de carga
- Una línea de transmisión en el panel superior del juego de prueba, permite a los estudiantes configurar pruebas de protección de distancia y alimentación paralela
- Se incluyens los siguiente módulos con relé:
- Módulo para prácticas con relé de corte por sobre corriente y derivación a tierra PSA10
- Módulo para prácticas con relé de protección de transformadores, generadores y otras máquinas eléctricas c/2 devanados PSA15
- Módulo para prácticas con relé de corte por sobre corriente direccional y no direccional PSA20
- Módulo para prácticas con relé administrador de alimentación PSA25
- Módulo para prácticas con relé de protección remota PSA30
- TecQuipment suministra cada relé en cajas resistentes y portátiles
- Los relés permanecen en el escritorio o bien al final del conjunto de prueba
- El usuario programa los relés directamente o mediante software
- El conjunto de pruebas incluye software de soporte de relés que permite a los usuarios programar los módulos de relé, utilizando una computadora apropiada
- Los estudiantes conectan los relés a los circuitos de prueba en la parte delantera del equipo de prueba
- Un cable multi núcleos se conecta desde la parte posterior del conjunto de prueba a la parte posterior de cada relé, para proporcionarle una corriente de suministro y para darle un funcionamiento correcto
- El conjunto de pruebas tiene diagramas esquemáticos claros, para ayudar a los estudiantes a llevar a cabo y comprender los experimentos
- Para usar con una selección de unidades de relés intercambiables y para permitir a los estudiantes investigar la teoría y la práctica, de la protección del sistema de energía eléctrica
