Instalaciones Eléctricas + Ensayo y Maniobra de Máquinas Rotativas

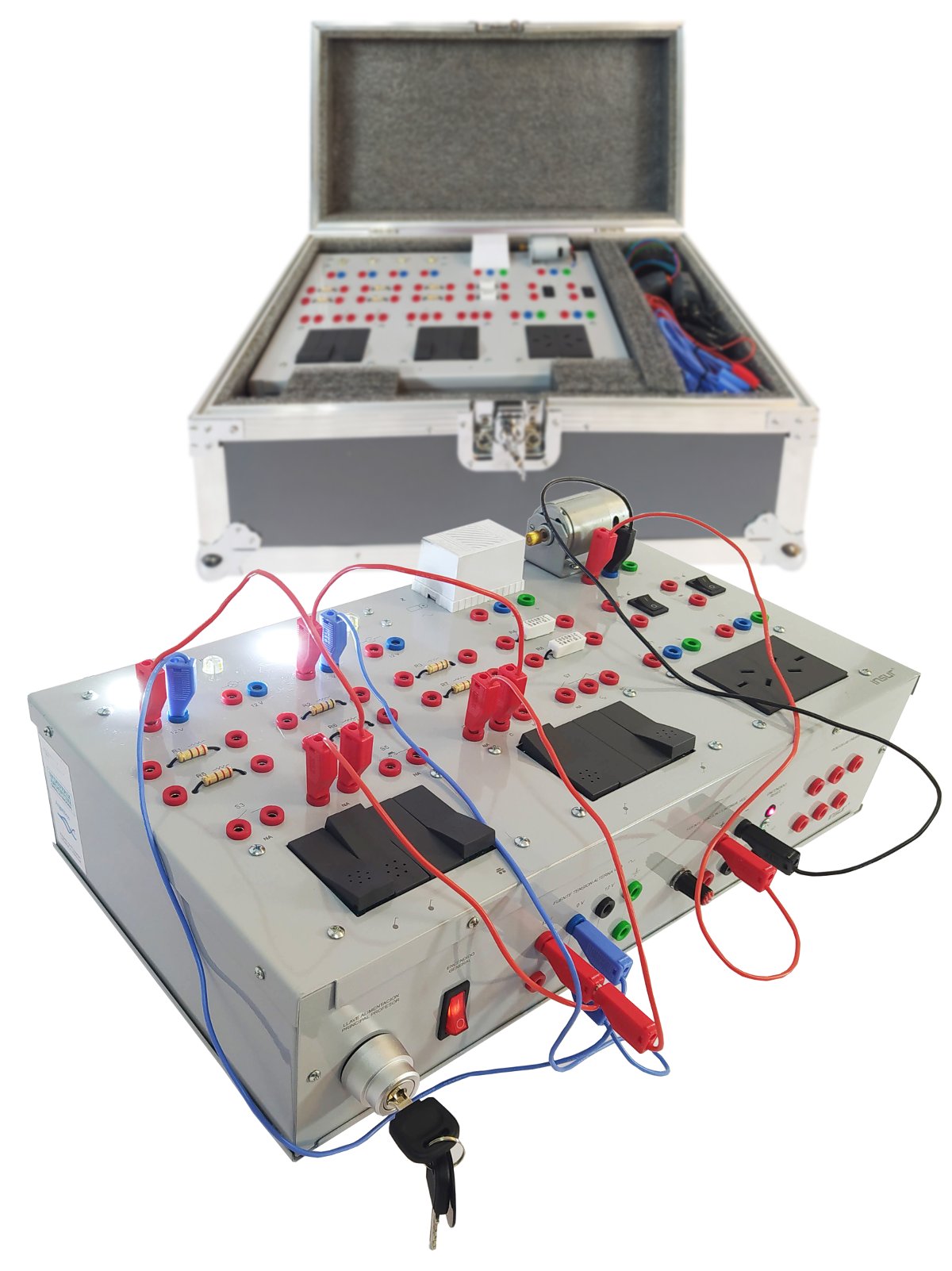

• ELEC 12 VA Equipo para estudiar Circuitos Eléctricos Básicos y sus Aplicaciones, con valija de almacenamiento y transporte

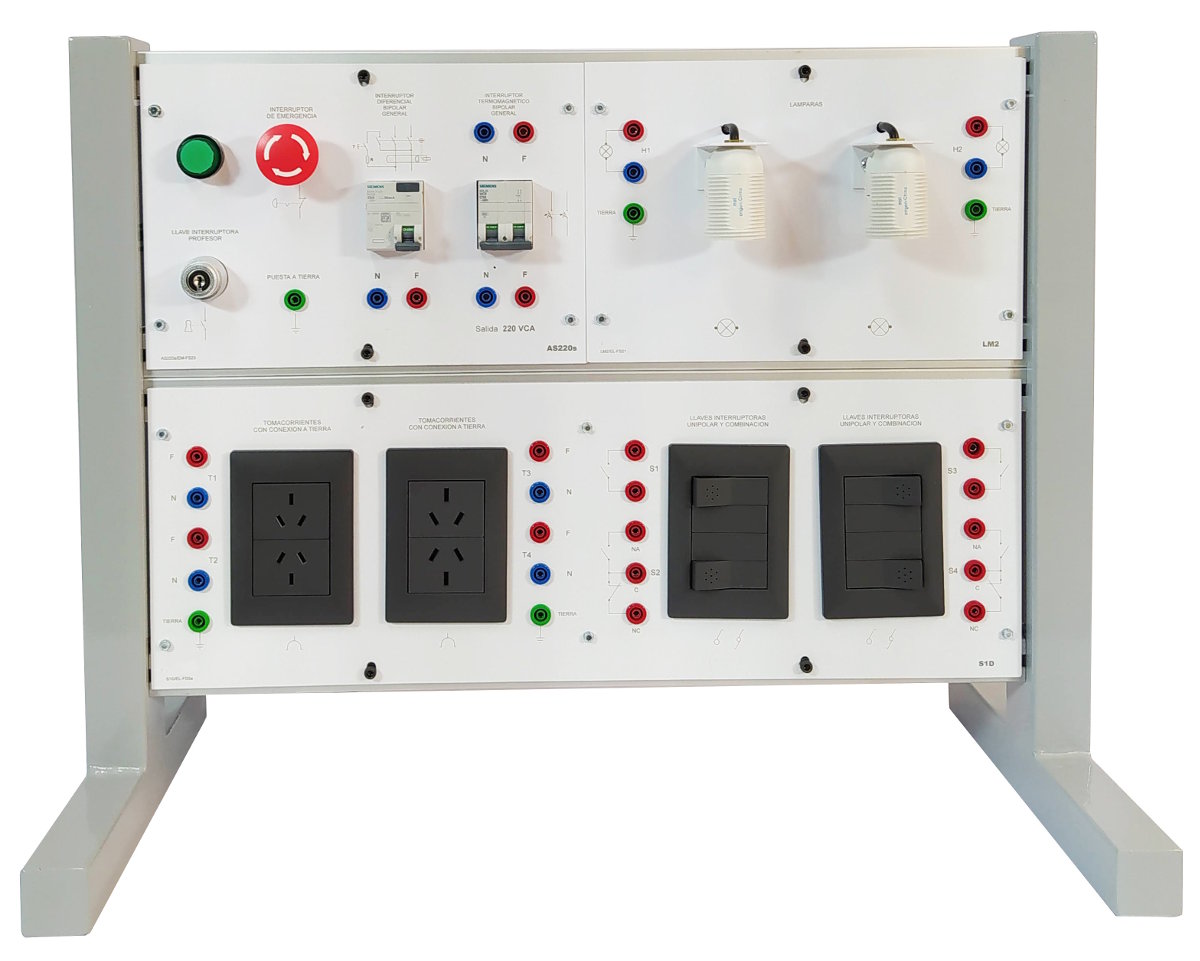

• ELEC 22 Tablero de sobremesa para la práctica experimental inicial con Instalaciones Eléctricas Domiciliarias

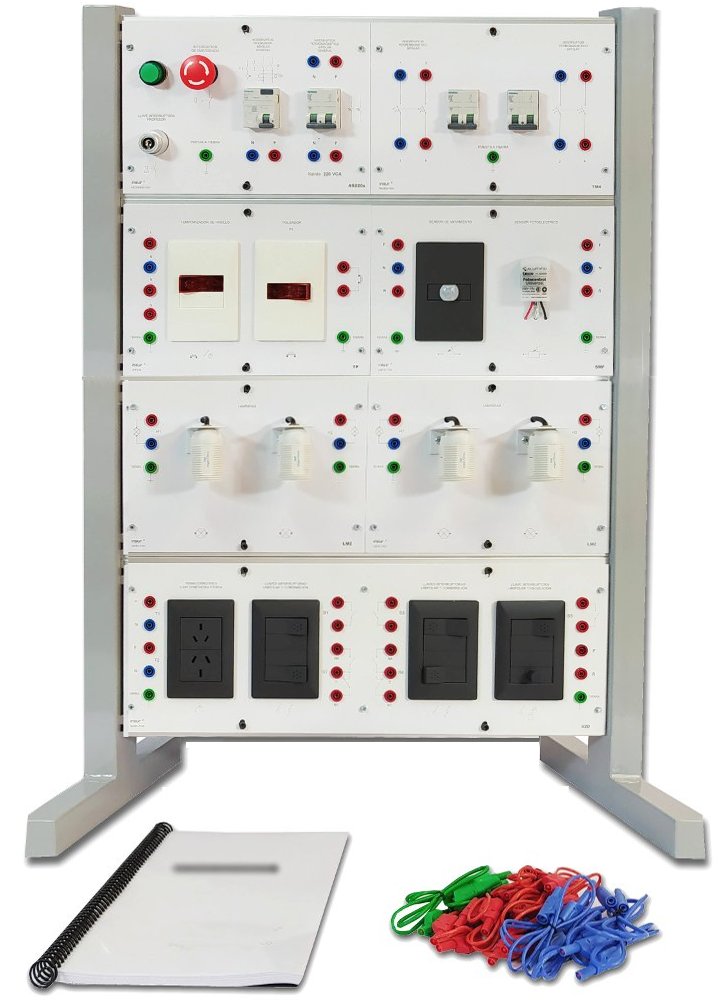

• ELEC 24 Tablero autoportante para la práctica experimental intermedia con Instalaciones Eléctricas Domiciliarias

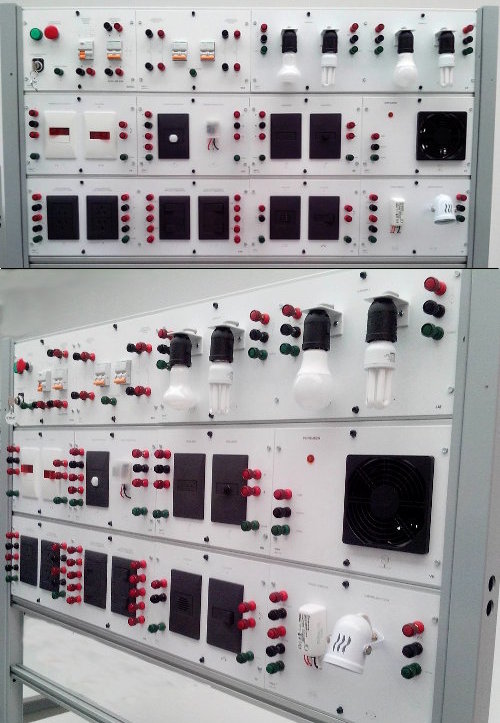

• ELEC 25 Tablero autoportante para la práctica experimental avanzada con Instalaciones Eléctricas Domiciliarias

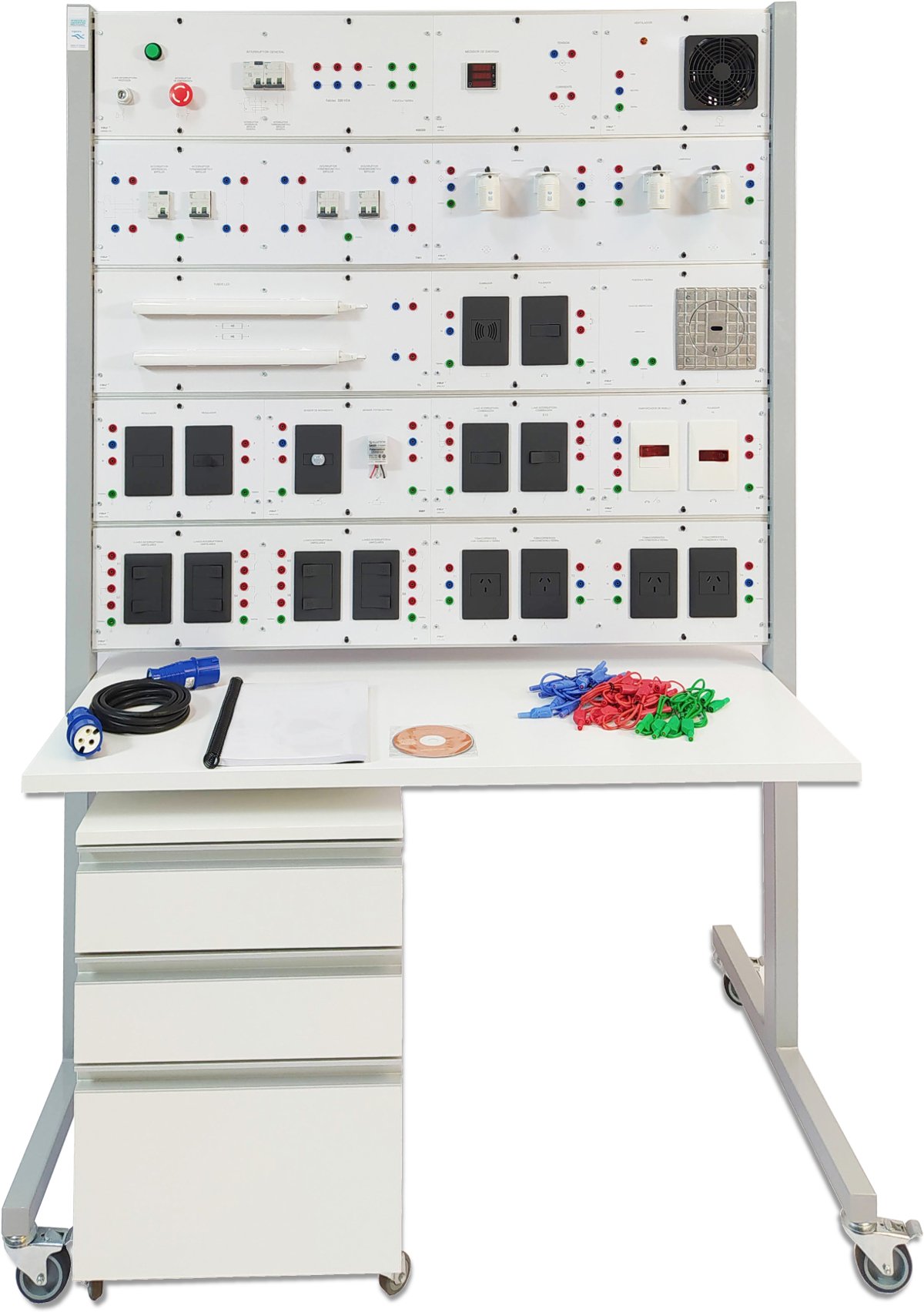

• ELEC 26 TP20C Tablero autoportante para la práctica experimental completa con Instalaciones Eléctricas Domiciliarias

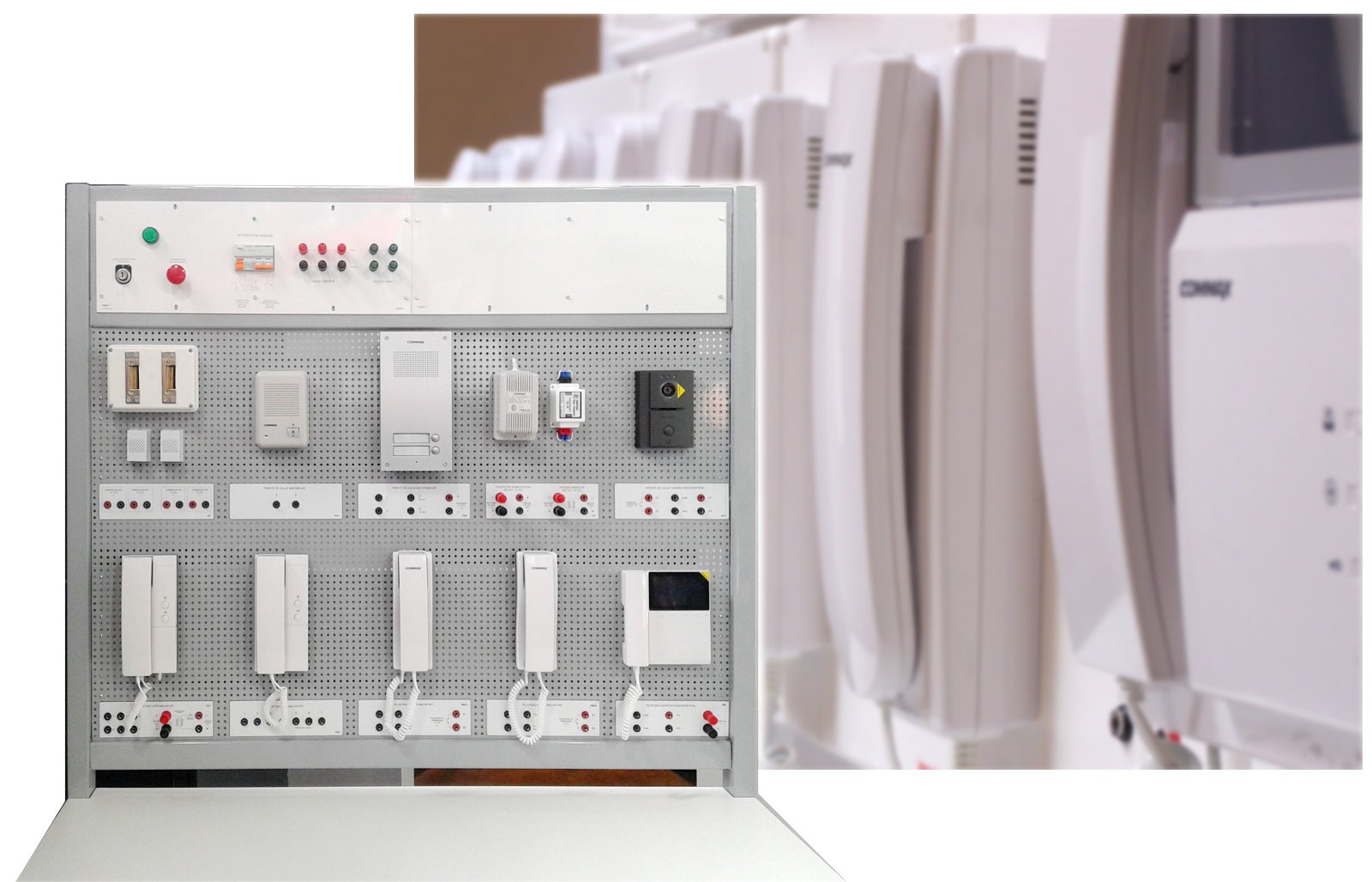

• ELEC 31 TPC Tablero autoportante para la práctica experimental con Porteros Eléctricos y Videoporteros

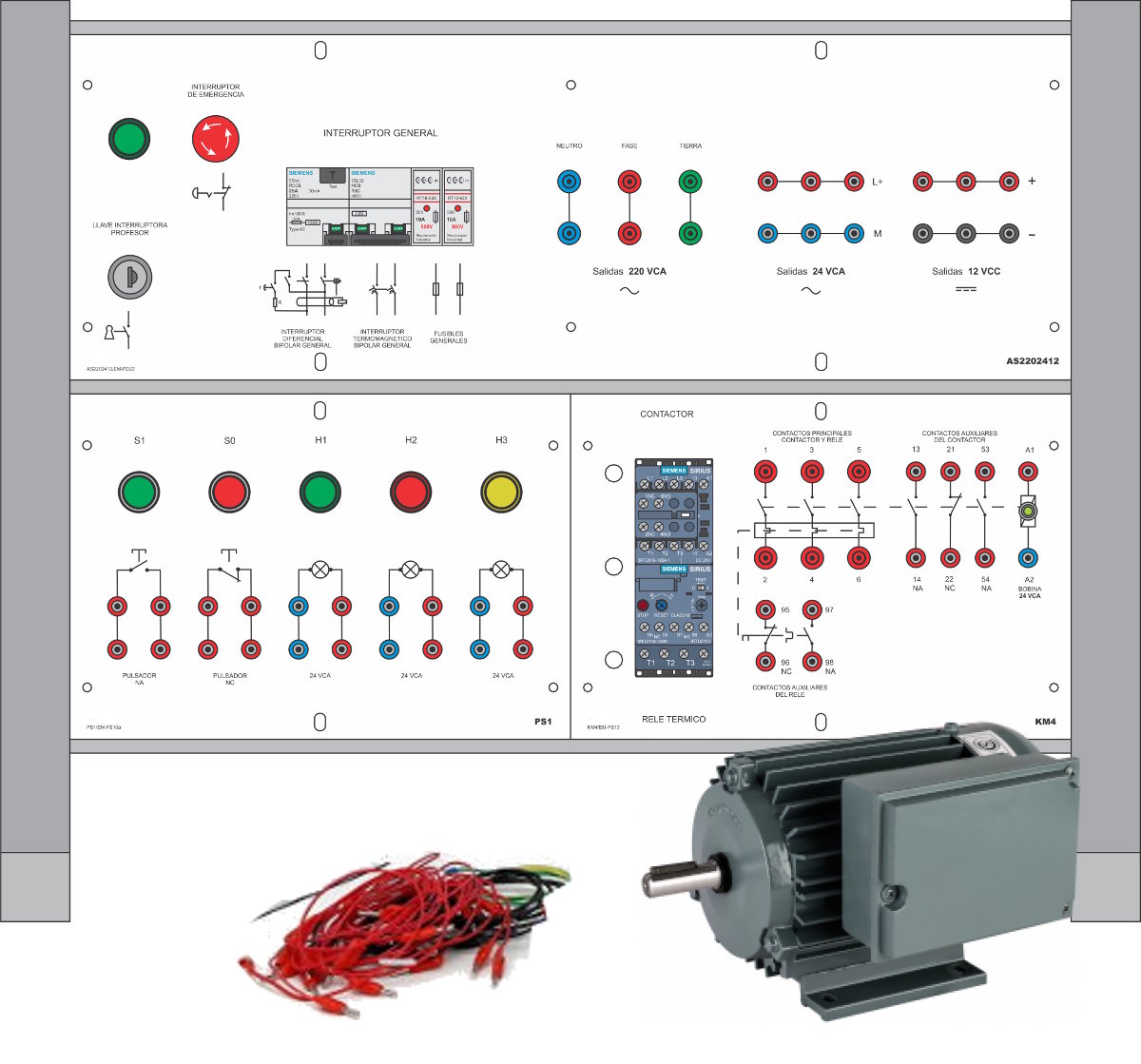

• EMEC 12 Tablero de sobremesa para prácticas básicas de maniobra y protección de un motor monofásico

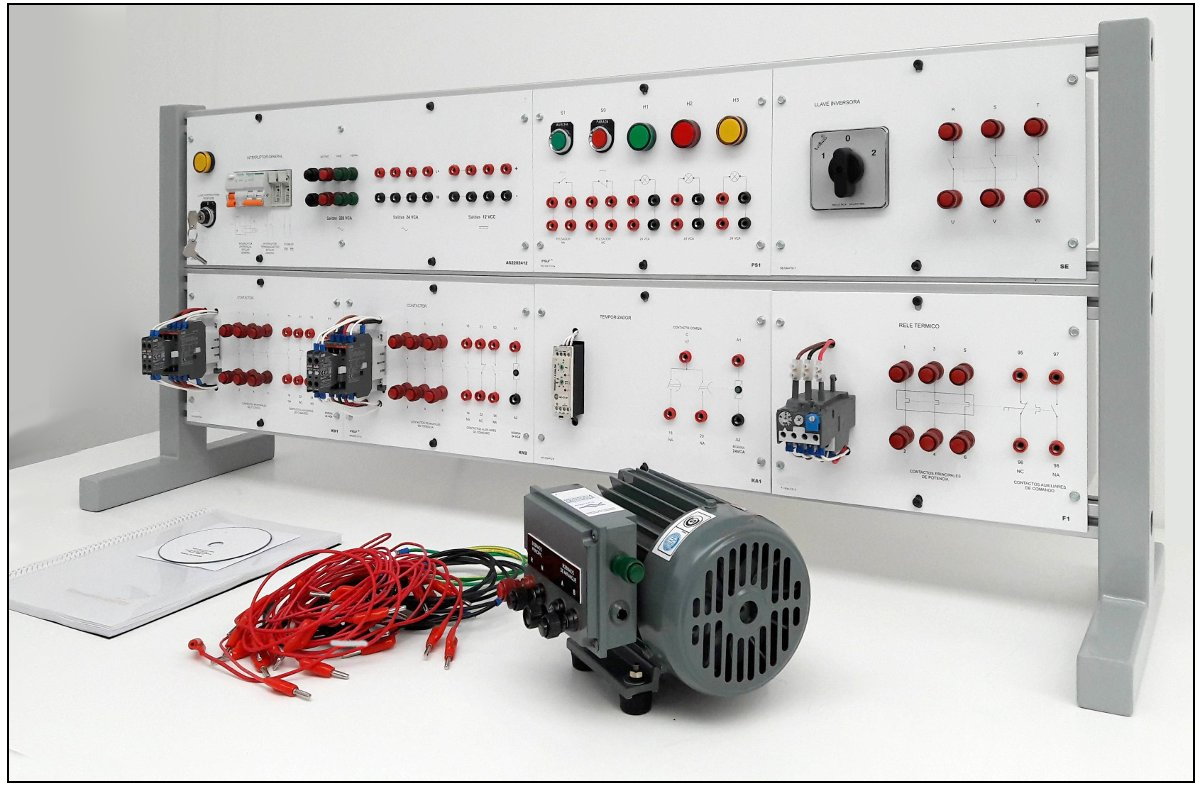

• EMEC 13 Tablero de sobremesa para prácticas avanzadas de maniobra y protección de un motor monofásico

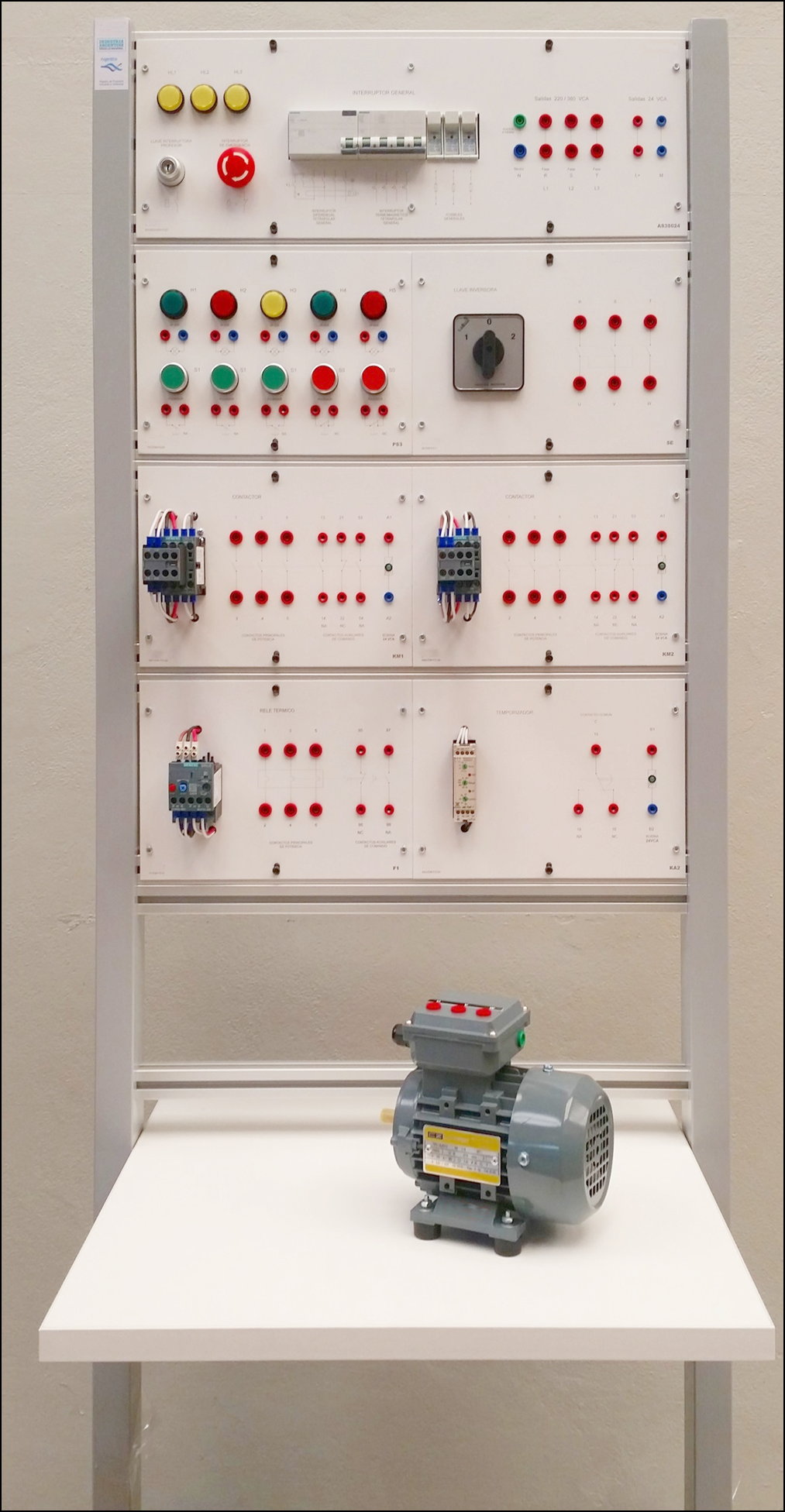

• EMEC 14 TP10C Tablero autoportante para la práctica experimental inicial de maniobra de motores trifásicos

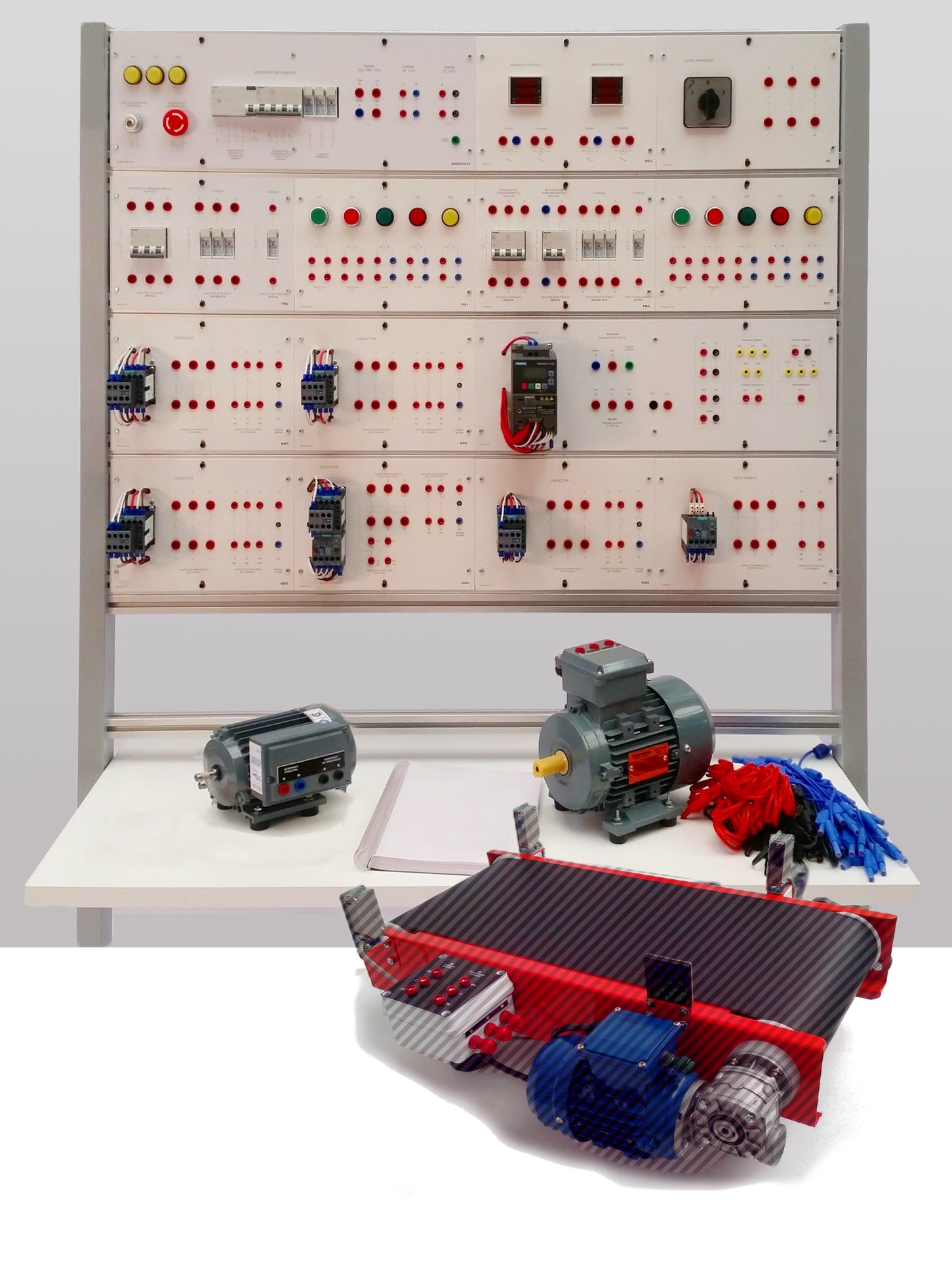

• EMEC 16 Sistema para el estudio avanzado de conexión y maniobra de Motores Mono y Trifásicos

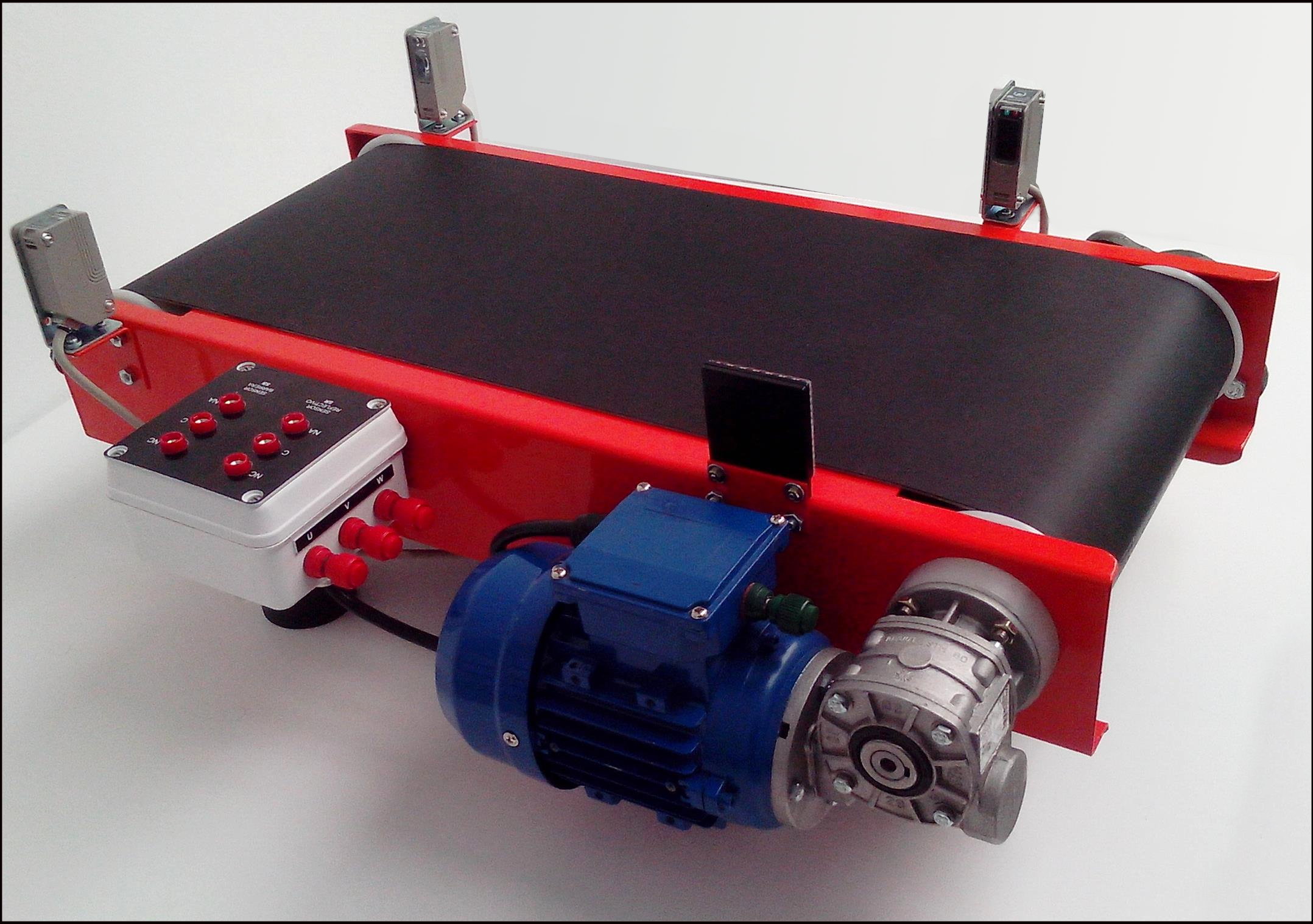

• CINTA T Cinta transportadora c/motor trifásico y sensores p/prácticas de control de dispositivos electromecánicos

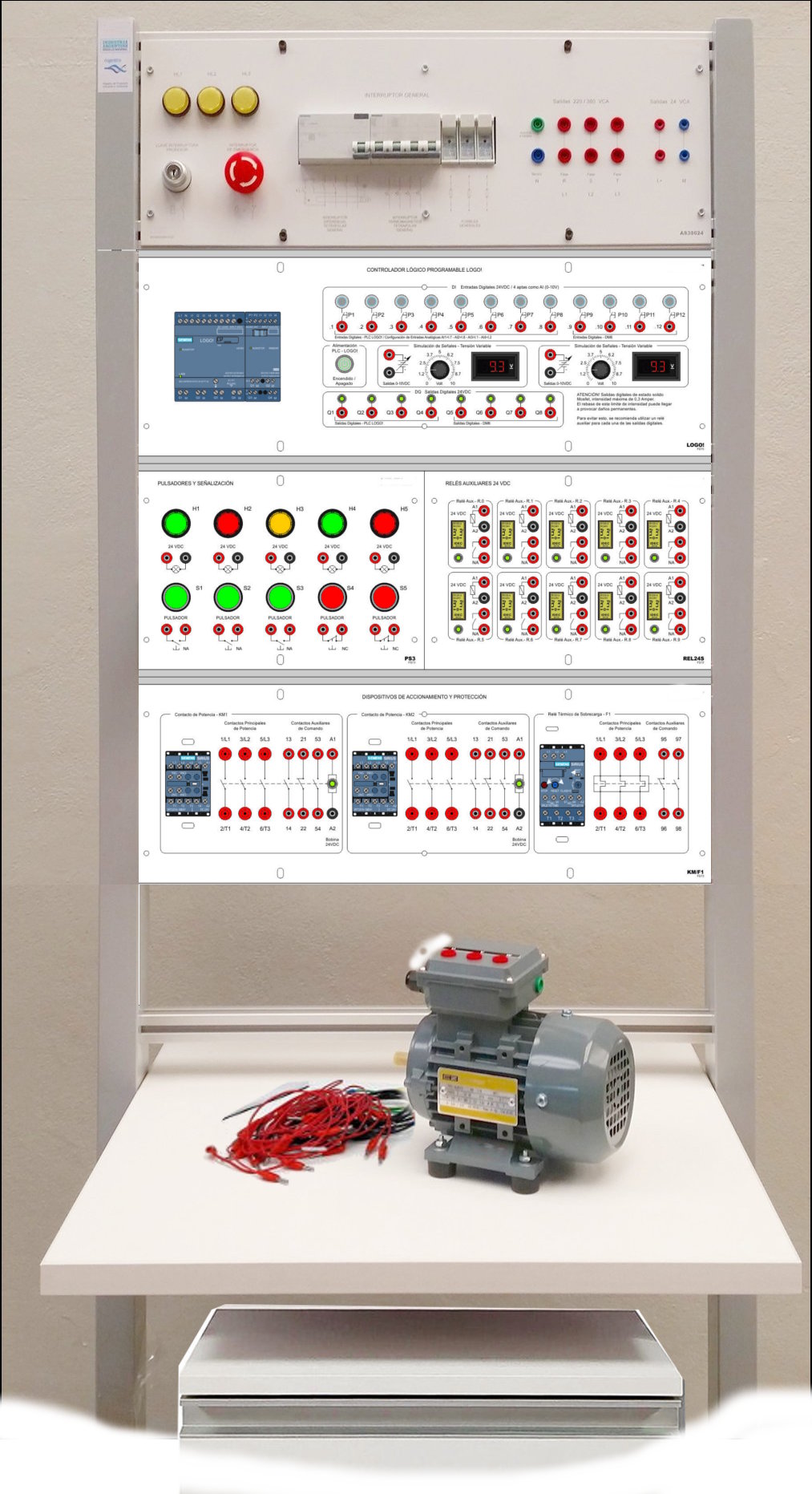

• AUTO 32 Tablero didáctico para prácticas de automatización industrial con PLC Logo! y motor trifásico

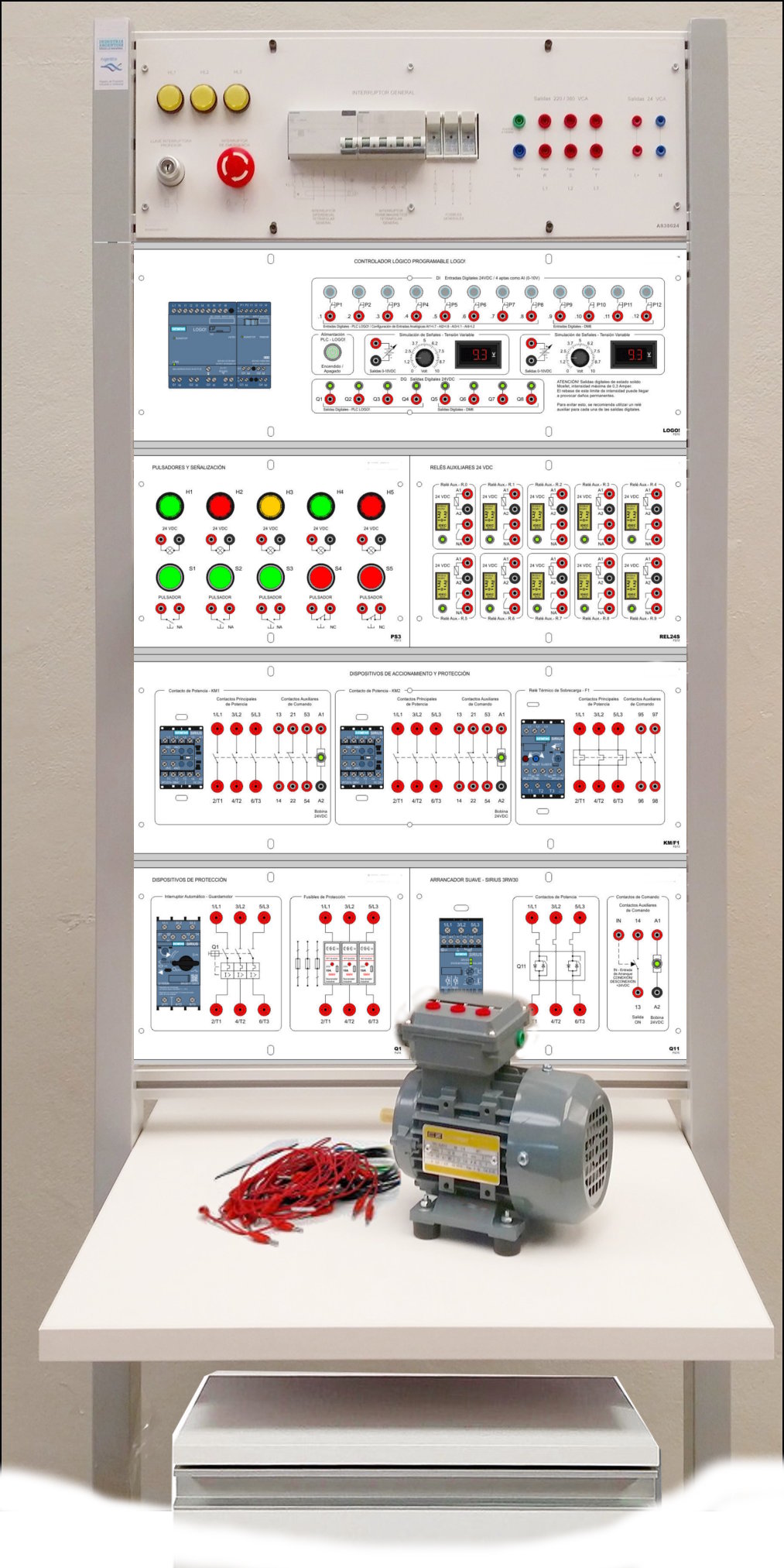

• AUTO 33 Tablero didáctico para prácticas de automatización industrial con PLC Logo!, arranque suave y motor trifásico

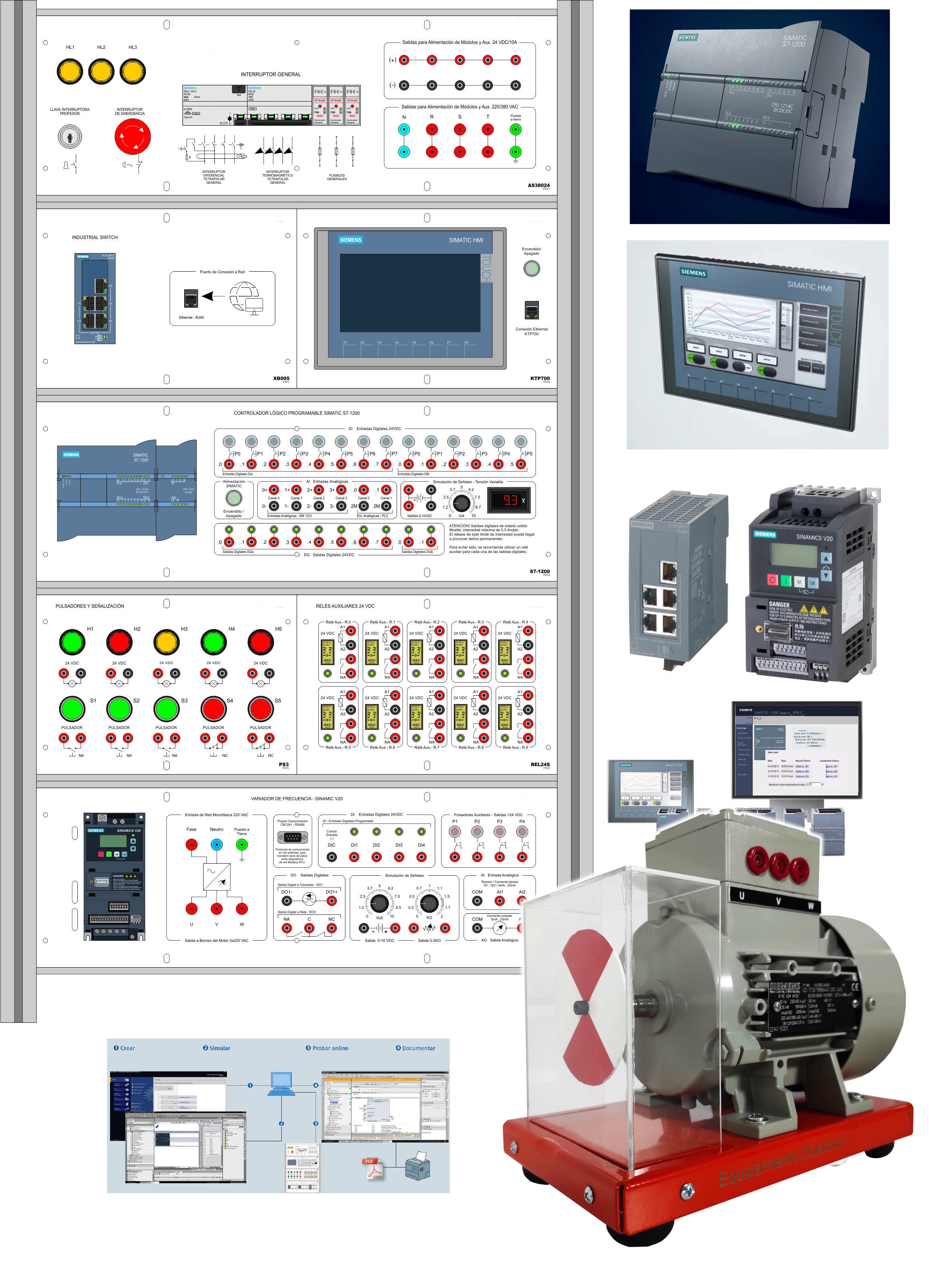

• AUTO 45 Tablero didáctico para prácticas de automatización industrial con PLC Siemens S7-1200, modbus, HMI y variador
• SCH ATV 312 Módulo p/estudio de aplicaciones de control de motores trifásicos asincrónicos
• SCH PCP Módulo p/estudio de prácticas de montajes de salida, protección y maniobra de motores trifásicos

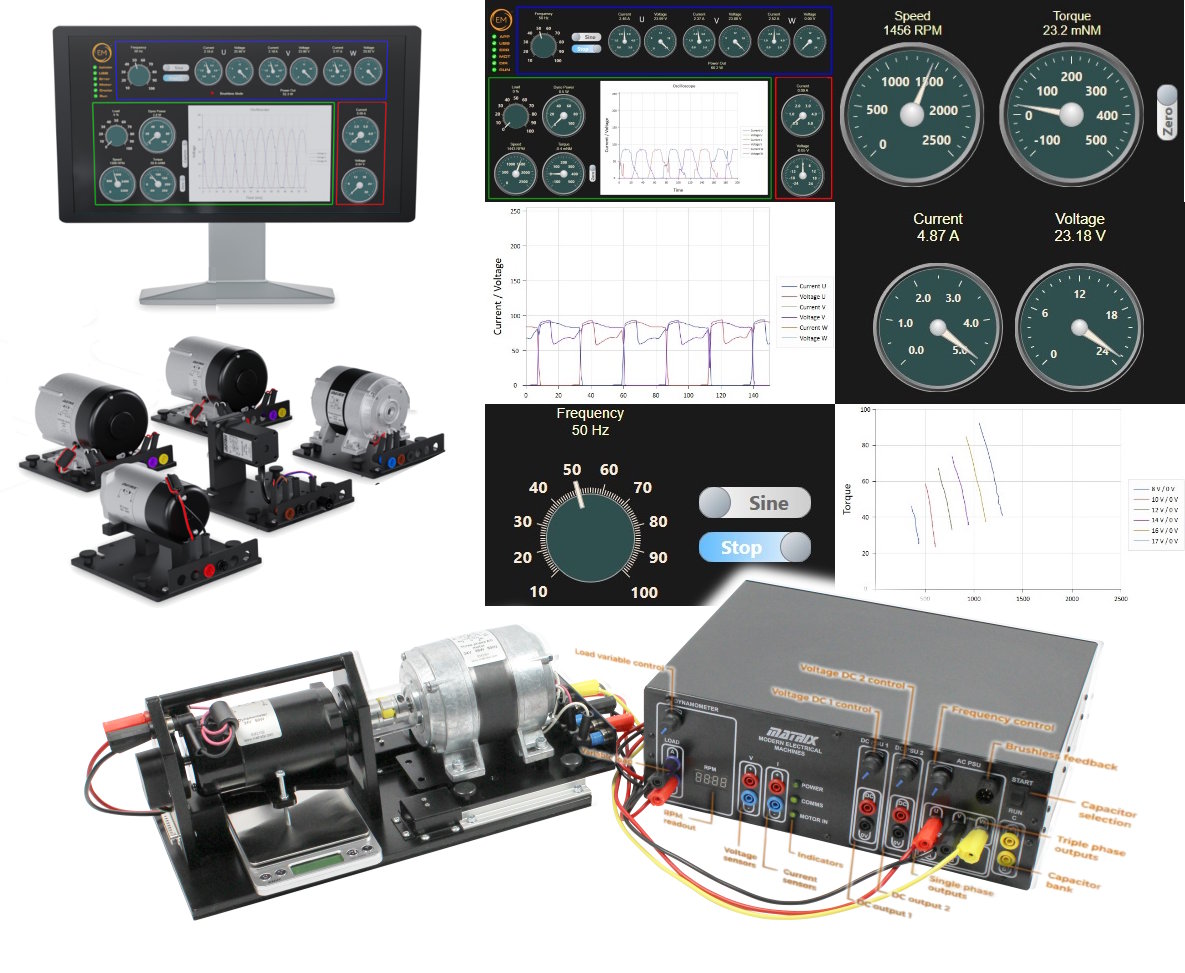

• EM6637-2 Conjunto completo para el estudio moderno de Máquinas Eléctricas Rotativas

• Equipo completo, solo precisa acompañar con un multímetro
• Destinado al aprendizaje de los conceptos elementales de la electricidad y sus aplicaciones
• Se presenta dentro de un sólido gabinete con tapa y cierre, que facilita su traslado y mantenimiento
• Proporciona los recursos básicos para el estudio de las principales leyes y conceptos de la electricidad
• Permite la verificación y la aplicación práctica de la teoría, a través de la interconexión de los distintos componentes, en múltiples configuraciones
• El objetivo de la realización de los trabajos prácticos es que el alumno tome contacto directo con los componentes y mecanismos que a futuro en su entorno laboral deberá saber manejar y operar
• El docente puede seguir la secuencia de trabajos prácticos programada e imprimir los mismos para los alumnos desde el CD incluido con el equipo
• Por las características modulares y de conexionado que posee el equipo, el docente puede recrear en forma creativa el diseño de sus propias prácticas y experiencias
• Valiosa herramienta para la evaluación teórico práctica de los alumnos
• Cumple con la Reglamentación para Instalaciones Eléctricas de la Asociación Electrotécnica Argentina
• El desarrollo pedagógico está en concordancia con los requisitos del Proceso de Homologación y Marcos de Referencia de Títulos y Certificaciones de Educación Técnico Profesional, según la Ley de Educación Técnico Profesional Nº 26.058
• Los dispositivos que componen este equipo son de funcionamiento real acorde a los utilizados en la industria y servicios de nuestro país
• Permite realizar mediciones eléctricas en los distintos puntos o etapas, y la interconexión con dispositivos externos
• Incluye todas las protecciones de seguridad eléctrica de acuerdo a las normativas vigentes en esta materia, necesarias para un funcionamiento adecuado, sin riesgos para los alumnos o docentes
• Las prácticas se realizan en su totalidad con tensiones de bajo valor, menores a 24 Volts
• El equipo prevé la realización de la simulación no destructiva de las fallas más comunes en los circuitos eléctricos
• Alimentación general: 220 Volts, 50 Hertz, con puesta a tierra
• Fuentes de tensión alterna, 12 y 24 Vca
• Fuente de tensión continua variable 1 a 13 Vcc
• Estructura: rack metálico con panel de comando grabado laser, contenido dentro de un maletín industrial reforzado con cerradura
• Dimensiones generales: 25 x 60 x 40 cm

Temática abordada

• Conceptos de tensión, corriente y potencia eléctrica
• Ley de Ohm Leyes de Kirchhoff Cálculos básicos en electricidad
• Simbología eléctrica Normas de Seguridad y Protección eléctrica Instalaciones eléctricas básicas
• Componentes de una instalación eléctrica
• Circuitos eléctricos
• Puesta a tierra
• Mediciones de tensión y corriente
• Instalaciones de iluminación y tomacorrientes
• Dispositivos de maniobra y protección
• Circuitos de muy baja tensión
• Timbres y cerraduras eléctricas
• Circuitos especiales, automáticos y reguladores de potencia eléctrica
• Industria Argentina

• ¡Garantía Extendida 2 años!

Pedir Cotización

Dimensiones del embalaje: 0,63 x 0,35 x 0,28 m. Peso Bruto: 25 kg

Recursos on line

Manual (doc)
Listado de control de partes

• Destinado a la educación técnico-profesional
• Cubre los principios que gobiernan el comportamiento de los circuitos eléctricos
• Permite realizar todos los pasos necesarios de una instalación eléctrica domiciliaria, teniendo en cuenta la reglamentación vigente, las protecciones y las normas de seguridad
• Temas abordados:
  • Conexión de una lámpara accionada por una llave de un punto.
  • Conexión de dos lámparas en serie accionadas por una llave de un punto.
  • Conexión de dos lámparas en paralelo accionadas por una llave de un punto.
  • Conexión de dos lámparas en paralelo accionadas por dos llaves de un punto individuales
  • Conexión de una lámpara accionada por llaves combinación.
  • Conexión de dos lámparas en serie accionadas por una llave combinación.
  • Conexión de dos lámparas en paralelo accionadas por llaves combinación.
  • Conexión de una lámpara accionada por una llave de un punto con un tomacorriente.
  • Conexión de dos lámparas en paralelo accionadas por una llave de un punto con un tomacorriente.
  • Conexión de dos lámparas en paralelo accionadas por llaves de un punto individuales con un tomacorriente.
  • Conexión de una lámpara accionada por una llave de punto con dos tomacorrientes.
  • Conexión de una lámpara accionada por llaves combinación y un tomacorriente.
  • Conexión de dos lámpara en paralelo accionadas por llaves combinación con dos tomacorrientes.
  • Conexión de varios circuitos independientes TUE (Tomas de Uso Especial)
• Incluye:
  • Módulo alimentación y seguridad, con conexión monofásica
  • Módulo iluminación con portalámparas (1 bajo consumo y 1 Led)
  • Módulo tomas corriente, llaves punto y combinación
  • Estructura porta-módulos para 4 módulos simples
  • Juego de cables para conexionado
• Industria Argentina

• ¡Garantía Extendida 2 años sobre materiales y defectos de manufactura!

Pedir Cotización

Dimensiones del embalaje: 0,56 x 0,32 x 1,27 m. Peso Bruto: 25 kg

• Destinado a la educación técnico-profesional
• Cubre los conceptos básicos que gobiernan el conexionado, protección, puesta en marcha, control y mantenimiento de las instalaciones eléctricas domiciliarias
• Permite realizar todos los pasos necesarios de una instalación eléctrica básica, teniendo en cuenta nuestra reglamentación vigente y las normas de seguridad de la profesión
• Incluye el armado de múltiples circuitos con los distintos elementos de protección, accionamiento de dispositivos e iluminación para diversas aplicaciones
• Utiliza componentes y materiales estándar, del tipo que efectivamente se encuentra en el mercado actual de los materiales eléctricos
• Con protecciones de seguridad de acuerdo a la normativa vigente
• Bastidor de hierro reforzado
• Incluye manuales de uso y guías de trabajos prácticos en formato electrónico, fácilmente reproducibles
• Temática cubierta:
  • Conexión de una lámpara accionada por una llave de un punto.
  • Conexión de dos lámparas en paralelo accionadas por una llave de un punto.
  • Conexión de dos lámparas en paralelo accionadas por una llave de un punto.
  • Conexión de dos lámparas accionadas por dos llaves de un punto individuales
  • Conexión de un lámpara accionada por llaves combinación
  • Conexión de dos lámparas en paralelo accionadas por llaves combinación
  • Conexión de una lámpara accionada por una llave de un punto con un tomacorriente.
  • Conexión de dos lámparas en paralelo accionadas por llaves de un punto individuales con un tomacorriente.
  • Conexión de una lámpara y dos tomacorrientes.
  • Conexión de un interruptor por radiación infrarroja (sensor de movimiento) accionando una lámpara.
  • Conexión de un interruptor por radiación infrarroja accionando dos lámparas en paralelo con opción de desactivar el sensor.
  • Conexión de un sensor fotoeléctrico universal accionando una lámpara.
  • Conexión de un sensor fotoeléctrico universal accionando dos lámparas en paralelo.
  • Conexión de un regulador de intensidad lumínica a perilla con una lámpara
  • Conexión de un interruptor automático electrónico de pasillo con una lámpara.
  • Conexión de un interruptor automático electrónico de pasillo con pulsador esclavo accionando una lámpara.
  • Conexión de un interruptor automático electrónico de pasillo con pulsador esclavo y dos lámparas en paralelo.
  • Conexión de un interruptor automático electrónico de pasillo con pulsador esclavo accionando una lámpara con opción para luz fija.
  • Conexión de varios circuitos independientes TUE (Tomas de Uso Especial)
• Incluye:
  • Módulo alimentación y seguridad de 220 Vca, con cerradura codificada para que el docente habilite su funcionamiento
  • Módulo protección con llaves termomagnéticas
  • Módulo iluminación con cuatro portalámparas
  • Módulo interruptor automático electrónico de pasillo con pulsador esclavo
  • Módulo sensor de movimiento y sensor fotoeléctrico
  • Módulo llaves de un punto, combinación, tomas corrientes y regulador
  • Juego de cables para conexionado
• Industria Argentina

Pedir Cotización

Dimensiones del embalaje: 1,95 x 0,67 x 0,76 m. Peso Bruto: 70 kg

• Destinado a la educación técnico-profesional
• Cubre los conceptos básicos que gobiernan el conexionado, protección, puesta en marcha, control y mantenimiento de las instalaciones eléctricas domiciliarias
• Permite realizar todos los pasos necesarios de una instalación eléctrica básica, teniendo en cuenta nuestra reglamentación vigente y las normas de seguridad de la profesión
• Utiliza componentes y materiales estándar, del tipo que efectivamente se encuentra en el mercado actual de los materiales eléctricos
• Con protecciones de seguridad de acuerdo a la normativa vigente
• Bastidor de hierro reforzado
• Incluye manuales de uso y guías de trabajos prácticos en formato electrónico, fácilmente reproducibles
• Temática cubierta:
  • Conexión de una lámpara accionada por una llave de un punto
  • Conexión de dos lámparas en serie accionadas por una llave de un punto
  • Conexión de cuatro lámparas en serie accionadas por una llave de un punto
  • Conexión de dos lámparas en paralelo accionadas por una llave de un punto
  • Conexión de dos lámparas en paralelo accionadas por dos llaves de un punto individuales
  • Conexión de dos lámparas en serie y dos lámparas en paralelo (serie-paralelo) accionadas por una llave de un punto
  • Conexión de una lámpara accionada por llaves combinación
  • Conexión de dos lámparas en serie accionadas por una llave combinación
  • Conexión de dos lámparas en paralelo accionadas por llaves combinación
  • Conexión de una lámpara dicroica accionada por una llave de un punto
  • Conexión de una lámpara dicroica accionada por una llave combinación
  • Conexión de una lámpara accionada por una llave de un punto con un tomacorriente
  • Conexión de dos lámparas en paralelo accionadas por una llave de un punto con un tomacorriente
  • Conexión de dos lámparas en paralelo accionadas por llaves de un punto individuales con un tomacorriente
  • Conexión de una lámpara accionada por una llave de punto con dos tomacorrientes
  • Conexión de una lámpara accionada por llaves combinación y un tomacorriente
  • Conexión de dos lámparas en paralelo accionadas por llaves combinación con dos tomacorrientes
  • Conexión de un interruptor por radiación infrarroja (sensor de movimiento) accionando una lámpara
  • Conexión de un interruptor por radiación infrarroja accionando dos lámparas en paralelo con opción de desactivar el sensor
  • Conexión de un sensor fotoeléctrico universal accionando una lámpara
  • Conexión de un sensor fotoeléctrico universal accionando dos lámparas en paralelo
  • Conexión de un timbre o zumbador
  • Conexión de un interruptor automático electrónico de pasillo con una lámpara
  • Conexión de un interruptor automático electrónico de pasillo con pulsador esclavo accionando una lámpara
  • Conexión de un interruptor automático electrónico de pasillo con pulsador esclavo y dos lámparas en paralelo
  • Conexión de un interruptor automático electrónico de pasillo con pulsador esclavo accionando una lámpara con opción para luz fija
  • Conexión de un regulador de intensidad lumínica a perilla con una lámpara dicroica
  • Conexión de un atenuador por tacto con una lámpara dicroica
  • Conexión de un ventilador accionado por un regulador de intensidad a perilla
  • Conexión de un ventilador accionado por un regulador de intensidad a perilla con una lámpara en paralelo accionada con una llave de un punto
  • Conexión de un ventilador accionado por un regulador de intensidad a perilla con dos lámparas en paralelo accionado con llaves de un punto independientes y un tomacorriente
  • Conexión de varios circuitos independientes TUE (Tomas de Uso Especial)
  • Conexión de varios circuitos independientes APM (Tomas de Uso Especial)
• Componentes incluidos:
  • Módulo alimentación y seguridad de 220 Vca, cerradura codificada para acceso al docente
  • Módulo protección llaves termomagnética
  • Módulo iluminación con cuatro portalámparas
  • Módulo interruptor automático electrónico de pasillo con pulsador esclavo
  • Módulo sensor de movimiento y sensor fotoeléctrico
  • Módulo regulador por perilla y regulador al tacto
  • Módulo dicroica con transformador
  • Módulo llaves de un punto, combinación y tomas corrientes
  • Módulo ventilador
  • Módulo zumbador y pulsador
  • Estructura porta-módulos para 20 módulos simples
  • Juego de cables para conexionado
• Complemento sugerido:
  • Tablero autoportante para la práctica experimental con Porteros Eléctricos y Videoporteros ELEC 31 TPC
• Industria Argentina

• ¡Garantía Extendida 2 años!

Pedir Cotización

• Destinado a la educación técnico-profesional
• Cubre los conceptos básicos que gobiernan el conexionado, protección, puesta en marcha, control y mantenimiento de las instalaciones eléctricas domiciliarias
• Permite realizar todos los pasos necesarios de una instalación eléctrica básica, teniendo en cuenta nuestra reglamentación vigente y las normas de seguridad de la profesión
• Utiliza componentes y materiales estándar, del tipo que efectivamente se encuentra en el mercado actual de los materiales eléctricos
• Con protecciones de seguridad de acuerdo a la normativa vigente
• Bastidor de hierro reforzado
• Incluye manuales de uso y guías de trabajos prácticos en formato electrónico, fácilmente reproducibles
• Temática cubierta:
  • Conexión de una lámpara accionada por una llave de un punto.
  • Conexión de dos lámparas en paralelo accionadas por una llave de un punto.
  • Conexión de dos lámparas en paralelo accionadas por dos llaves de un punto individuales
  • Conexión de una lámpara accionada por llaves combinación.
  • Conexión de dos lámparas en paralelo accionadas por llaves combinación.
  • Conexión de una lámpara accionada por una llave de un punto con un tomacorriente.
  • Conexión de dos lámparas en paralelo accionadas por una llave de un punto con un tomacorriente.
  • Conexión de dos lámparas en paralelo accionadas por llaves de un punto individuales con un tomacorriente.
  • Conexión de una lámpara con dos tomacorrientes.
  • Conexión de una lámpara accionada por llaves combinación y un tomacorriente.
  • Conexión de dos lámparas en paralelo accionadas por llaves combinación con dos tomacorrientes.
  • Conexión de un interruptor por radiación infrarroja (sensor de movimiento) accionando una lámpara.
  • Conexión de un interruptor por radiación infrarroja accionando dos lámparas en paralelo con opción de desactivar el sensor.
  • Conexión de un sensor fotoeléctrico universal accionando una lámpara.
  • Conexión de un sensor fotoeléctrico universal accionando dos lámparas en paralelo.
  • Conexión de un timbre o zumbador.
  • Conexión de un interruptor automático electrónico de pasillo con una lámpara.
  • Conexión de un interruptor automático electrónico de pasillo con pulsador esclavo accionando una lámpara.
  • Conexión de un interruptor automático electrónico de pasillo con pulsador esclavo y dos lámparas en paralelo.
  • Conexión de un interruptor automático electrónico de pasillo con pulsador esclavo accionando una lámpara con opción para luz fija.
  • Conexión de un tubo led accionado por una llave de un punto.
  • Conexión de un tubo led accionado mediante llave combinación.
  • Conexión de un ventilador accionado por un regulador de intensidad a perilla.
  • Conexión de un ventilador accionado por un regulador de intensidad a perilla con una lámpara en paralelo accionada con una llave de un punto.
  • Conexión de un ventilador accionado por un regulador de intensidad a perilla con dos lámparas en paralelo accionado con llaves de un punto independientes y un tomacorriente.
  • Conexión de varios circuitos independientes TUG - IUG
  • Conexión de varios circuitos independientes TUE
  • Conexión de varios circuitos independientes APM
  • Conexión de varios circuitos independientes TUG - IUG - IUE
• Complemento sugerido:
  • Tablero autoportante para la práctica experimental con Porteros Eléctricos y Videoporteros ELEC 31 TPC
• Industria Argentina

Pedir Cotización

Dimensiones del embalaje: 1.95 x 0.76 x 1.26 m. Peso Bruto: 100 kg

• Permite comprender y experimentar el funcionamiento de los sistemas de porteros eléctricos y video porteros
• Se facilita a partir de este equipo la realización de todos los pasos necesarios de una instalación básica, en viviendas familiares, edificios de propiedad horizontal, oficinas, comercios e industrias
• Utiliza componentes y materiales estándar, del tipo que efectivamente se encuentra en el mercado actual
• Incluye el armado de múltiples circuitos de aplicación y la realización de variadas experiencias, manteniendo en todo momento la estrategia pedagógica
• Cuenta con protecciones de seguridad de acuerdo a la normativa vigente, a fin de garantizar a los docentes y alumnos un funcionamiento sin ningún tipo de riesgo

Temática abordada

• Sistemas de sólo audio en viviendas unifamiliares:
  • Características del funcionamiento.
  • Etapas y partes del sistema
  • Frente de calle
  • Parlante y micrófono
  • Teléfonos internos
  • Cableados.
  • Circuitos de apertura de puertas
  • Usos de avisadores de audio.
• Sistemas de sólo audio en sistemas multifamiliares:
  • Concepto básico del sistema múltiple
• Circuitos de aplicación para varias viviendas y edificios de departamentos:
  • Frente de calle
  • Parlante y micrófono
  • Teléfonos internos
  • Cableados
  • Fuente de alimentación
  • Circuito de apertura de puertas
  • Uso de avisadores de audio
• Sistemas de video porteros:
  • Concepto básico del sistema
  • Etapas de la instalación
  • Panel de calle
  • Micrófono
  • Parlante
  • Cámara de video
  • Cableados
  • Fuentes de alimentación
  • Teléfono y cámara de video receptora.
  • Circuitos de aperturas de puertas
  • Uso de avisadores de audio.
• Industria Argentina

Pedir Cotización

Incluye

• Módulo de alimentación y seguridad eléctrica AS2202412
  • Alimentación general 220 Vca 50Hz
  • 3 salidas de 24 Vca
  • 3 salidas de 12 Vcc
  • Sistema de mando/comando bajo tensión de 24Vcc
  • Protecciones de seguridad por Interruptor Diferencial y Termomagnetico
  • Fusibles de protección
  • Interruptor de emergencia
• Módulo con pulsadores y señalización PS1
  • Pulsador industrial NC
  • Pulsador industrial NA
  • 3 pilotos luminosos
  • Cada elemento conectado al exterior a través de un par de fichas banana hembra
• Contactor y relé térmico KM4
  • Contactor trifásico Siemens
  • Interruptor térmico por sobrecarga Siemens
  • Contactos auxilares del contactor 2 NA, 1 NC
  • Contactos auxiliares del interruptor térmico 1 NA, 1 NC
  • Indicador luminoso de energización de bobina
• Motor monofásico 1/4Hp / 220 Vca, 50Hz con bobinado auxiliar
• Bastidor
  • Perfiles estructurales de aluminio anodizado
  • Tableros de acero SAE 1010 con pintura epoxi horneada
  • Indicaciones y diagramas mímicos serigrafiados con láser
  • Medidas: 52 x 65 x 30 cm
• Juego de conexionado para realizar las practicas
• Cable de alimentación principal
• Repuesto de fusibles de protección
• Llave de bloqueo general para el docente
• Manual de usuario con trabajos prácticos sugeridos

Temática abordada

• Arranque directo de un motor monofásico con bobinado auxiliar de arranque.
• Mando de un contactor con pulsadores y señalización.
• Arranque directo de un motor monofásico con bobinado auxiliar de arranque mediante un contactor y pulsadores
• Arranque directo de un motor monofásico con bobinado auxiliar de arranque mediante un contactor, pulsadores y señalización
• Arranque de un motor monofásico por pulsos con contactor.
• Industria Argentina

Pedir Cotización

Dimensiones del embalaje: 0,56 x 0,32 x 1,27 m. Peso Bruto: 25 kg

Incluye

• Módulo de alimentación y seguridad eléctrica AS2202412
  • Alimentación general 220 Vca 50Hz
  • 3 salidas de 24 Vca
  • 3 salidas de 12 Vcc
  • Sistema de mando/comando bajo tensión de 24Vcc
  • Protecciones de seguridad por Interruptor Diferencial y Termomagnetico
  • Fusibles de protección
  • Interruptor de emergencia
• Módulo con pulsadores y señalización PS3
  • 3 pulsadores industriales NA
  • 2 pulsadores industrial NC
  • 5 pilotos luminosos
  • Cada elemento conectado al exterior a través de un par de fichas banana hembra
• Inversor de marcha trifásico
  • Llave rotativa Defben de 3 posiciones 1-0-2
  • Entradas y salidas con fichas banana de seguridad
• Contactor KM1
  • Contactor trifásico Siemens
  • Contactos auxilares del contactor 2 NA, 1 NC
  • Indicador luminoso de energización de bobina
• Contactor KM2
  • Contactor trifásico Siemens
  • Contactos auxilares del contactor 2 NA, 1 NC
  • Indicador luminoso de energización de bobina
• Módulo temporizador TE
  • Temporizador programable Siemens
  • Salida con contacto común y 2 NA
  • Indicador de energización de bobina
• Módulo de protección F1
  • Relé térmico por sobrecarga trifásico (hay que conectar sus 3 circuitos de monitoreo en serie al usar con cargas monofásicas)
  • 2 contactos auxiliares de salida NA
• Motor monofásico 1/4Hp / 220 Vca, 50Hz con bobinado auxiliar
• Bastidor
  • Perfiles estructurales de aluminio anodizado
  • Tableros de acero SAE 1010 con pintura epoxi horneada
  • Indicaciones y diagramas mímicos serigrafiados con láser
  • Medidas: 52 x 125 x 30 cm
• Juego de conexionado para realizar las practicas
• Cable de alimentación principal
• Repuesto de fusibles de protección
• Llave de bloqueo general para el docente
• Manual de usuario con trabajos prácticos sugeridos

Temática cubierta

• Arranque directo de un motor monofásico con bobinado auxiliar de arranque.
• Mando de un contactor con pulsadores y señalización.
• Arranque directo de un motor monofásico con bobinado auxiliar de arranque mediante un contactor y pulsadores
• Arranque directo de un motor monofásico con bobinado auxiliar de arranque mediante un contactor, pulsadores y señalización.
• Arranque de un motor monofásico por pulsos con contactor.
• Accionamiento de un motor monofásico mediante un doble comando.
• Arranque directo de un motor monofásico con bobinado auxiliar de arranque con inversión de giro mediante llave conmutadora.
• Arranque directo de un motor monofásico con bobinado auxiliar de arranque con inversión de giro mediante contactores, pulsadores y señalización.
• Detención de un motor con retardo mediante temporizador
• Arranque de un motor con retardo mediante temporizador

• Industria Argentina

• ¡Garantía Extendida 2 años sobre materiales y defectos de manufactura!

Pedir Cotización

Dimensiones del embalaje: 0,56 x 0,6 x 1,27 m. Peso Bruto: 40 kg

• Destinado a la educación técnico-profesional
• Cubre los conceptos fundamentales sobre el conexionado, puesta en marcha, control y mantenimiento de los dispositivos electromecánicos o de electricidad de planta industrial
• Incluye el armado de múltiples circuitos con los distintos elementos de protección, de accionamiento y maniobra para diversas aplicaciones
• Utiliza componentes y materiales estándar, del tipo que efectivamente se encuentra en el mercado actual de los materiales y la maquinaria eléctrica
• Permite realizar todos los pasos necesarios de una instalación eléctrica básica, teniendo en cuenta nuestra reglamentación vigente y las normas de seguridad de la profesión
• Incluye manuales de uso y guías de trabajos prácticos en formato electrónico, fácilmente reproducibles
• Los trabajos prácticos incluyen el conexionado y la experimentación de una gran variedad de esquemas y circuitos de montaje
• Temática cubierta:
  • Arranque directo de un motor trifásico con un interruptor
  • Mando de un contactor con pulsadores y señalización
  • Arranque directo de un motor trifásico mediante un contactor y pulsadores
  • Arranque directo de un motor trifásico mediante un contactor, pulsadores y señalización
  • Arranque de un motor trifásico por pulsos con contactor
  • Accionamiento de un motor trifásico mediante un doble comando
  • Arranque directo de un motor trifásico con inversión de giro mediante llave conmutadora.
  • Arranque directo de un motor trifásico con inversión de giro mediante contactores, pulsadores y señalización
  • Detención de un motor con retardo mediante temporizador
  • Arranque de un motor con retardo mediante temporizador
• Incluye:
  • Módulo alimentación y seguridad de 380 Vca y 24 Vca, cerradura codificada para acceso al docente.
  • Módulo pulsadores y señalización
  • Módulo llave inversora trifásica
  • 2 x Módulos contactor
  • Módulo relé térmico
  • Módulo temporizador
  • Motor trifásico - Potencia: 1/4 HP
  • Juego de cables para conexionado
  • Rack con ruedas y frenos, 190 x 65 x 70 cm
  • Mesada
  • Cajonera móvil con ceradura
• Industria Argentina

Pedir Cotización

Dimensiones del embalaje: 1.95 x 0.67 x 0.76 m. Peso Bruto: 70 kg

• Destinado a la educación técnico-profesional
• Cubre los conceptos básicos de conexionado, puesta en marcha, control y mantenimiento de una instalación electromecánica
• Utiliza componentes y materiales estándar, del tipo que efectivamente se encuentra en el mercado actual de los materiales eléctricos
• Con protecciones de seguridad de acuerdo a la normativa vigente
• Incluye:
  • Módulo alimentación y seguridad de 380 Vca, cerradura codificada para acceso al docente.
  • Módulo alimentación y seguridad de 24 Vca
  • Módulo instrumental con voltímetro y amperímetro
  • Módulo protección trifásica termomagnética y fusibles
  • Módulo protección termomagnética trifásica y monofásica con fusibles
  • 2 x Módulos pulsadores y señalización
  • Módulo de temporizador estrella/triángulo
  • Módulo llave inversora trifásica
  • 4 x Módulos contactor
  • Módulo relé térmico
  • Módulo contactor con relé térmico
  • Motor trifásico - Potencia: 4 HP
  • Motor monofásico con bobinado auxiliar de arranque - Potencia: 1/3 HP
  • Estructura porta-módulos para 20 módulos simples
  • Juego de cables para conexionado
• Compatible con el módulo opcional: Cintra transportadora con accionamiento trifásico CINTA T
• Temática abordada en el manual:
  • Arranque directo de un motor monofásico con bobinado auxiliar de arranque.
  • Mando de un contactor con pulsadores y señalización.
  • Arranque directo de un motor monofásico con bobinado auxiliar de arranque mediante un contactor y pulsadores
  • Arranque directo de un motor monofásico con bobinado auxiliar de arranque mediante un contactor, pulsadores y señalización.
  • Arranque de un motor monofásico por pulsos con contactor.
  • Accionamiento de un motor monofásico mediante un doble comando.
  • Arranque directo de un motor monofásico con bobinado auxiliar de arranque con inversión de giro mediante llave conmutadora.
  • Arranque directo de un motor monofásico con bobinado auxiliar de arranque con inversión de giro mediante contactores, pulsadores y señalización.
  • Arranque directo de un motor trifásico con interruptor.
  • Inversión de giro de un motor trifásico con llave conmutadora
  • Arranque directo de un motor trifásico mediante contactor, pulsadores y señalización.
  • Inversión de giro de un motor trifásico con contactores.
  • Arranque de un motor trifásico en configuración estrella/triángulo.
  • Arranque de un motor trifásico por pulsos con contactor.
  • Parada de un motor con retardo a la desconexión mediante un temporizador.
  • Arranque de un motor con retardo a la conexión mediante un temporizador.
• Industria Argentina

• ¡Garantía Extendida 2 años sobre materiales y defectos de manufactura!

Pedir Cotización

Dimensiones del embalaje: 1,95 x 0,76 x 1,26 m. Peso Bruto: 100 kg

Complemento ideal para el Sistema para el estudio avanzado de Motores Mono y Trifásicos EMEC 16

• Destinado a la educación técnico-profesional
• Incluye:
  • Motor trifásico 1/8 HP
  • Caja reductora sin fin y corona con eje hueco, relación 1 en 80, montado sobre el eje del rodillo motriz en forma basculante con brazo de torsión
  • Tensor y rodillo motriz de crilón, montados sobre rulemanes blindados ZZ (rodillo tensor) y rodamientos autocentrantes con caja de fundición (rodillo motriz)
  • Banda de 2 telas de tejido de poliéster con capa de PVC superior, unida sin fin, de 25 cm de ancho y 62 cm de largo entre rodillos
  • Sensor reflectivo industrial, 24 V con salida a relé
  • Sensor de barrera industrial, 24 V con salida a relé
  • Bornera para conexiones y juego de cables con fichas banana de 4 mm
  • Bastidor de chapa plegada de 1,6 mm de espesor, 640 mm de largo y 300 mm de ancho, con 4 (cuatro) patas regulables, rematadas en regatones de goma
• Manuales de uso y guías de trabajos prácticos en formato electrónico, fácilmente reproducibles, que abordan:
  • Arranque directo de una cinta transportadora con contactor y pulsadores
  • Inversión de marcha de una cinta transportadora con llave conmutadora
  • Inversión de marcha de una cinta transportadora con contactores y botoneras
  • Detención de cinta transportadora mediante un sensor óptico reflectivo
  • Accionamiento de una cinta transportadora mediante un sensor fotoeléctrico barrera
  • Accionamiento de una cinta transportadora mediante un sensor fotoeléctrico barrera y sensor fotoeléctrico reflectivo
  • Accionamiento y detención de una cinta transportadora mediante pulsadores, sensor fotoeléctrico barrera y sensor fotoeléctrico reflectivo
  • Accionamiento e inversión de giro de una cinta transportadora mediante sensores
• Dimensiones: 66 x 47 x 26 cm

Complementos requeridos:

• Esta cinta fue diseñada para tomar alimentación y recibir comandos desde paneles de la línea EMEC
• El complemento ideal es el EMEC 16, pero también puede funcionar con algunos de los otros paneles o equipos propios de su laboratorio, provisto que se hagan disponibles:
  • Protección termomagnética de los circuitos
  • Alimentación de 24 Vca (para los sensores)
  • Contactor con relevo térmico para comandar cargas externas
  • Pulsador para dar la señal de arranque/marcha
  • Pulsador para dar la señal de parada
  • Lámparas de señalización para marcha, paro, tensión en circuito y disparo de relé térmico
  • Cables de conexión rematados en fichas banana de seguridad de 4 mm
• Industria Argentina

• ¡Garantía Extendida 2 años!

Pedir Cotización

Dimensiones del embalaje: 0.4 x 0.5 x 0.8 m. Peso Bruto: 25 kg

Recursos on line

Manual (doc)
Extracto del Manual de TPs de la Cinta Transportadora

Incluye

• Módulo de alimentación y seguridad eléctrica AS3802412
  • Alimentación general 380VAC 50Hz
  • Puntos de alimentación 24VDC y Tensión variable 0 a 10Vcc
  • Sistema de mando/comando bajo tensión de 24Vcc
  • Protecciones de seguridad por Interruptor Diferencial y Termomagnetico
  • Fusibles de protección
• Módulo con PLC LOGO!
  • Controlador lógico programable Siemens LOGO!
  • 12 entradas digitales LOGO!: 0/+24Vcc, cada una asociada a un pulsador, luz piloto y ficha banana hembra de 2 mm
  • Sobre el mismo pin de 4 de las entradas digitales, se pueden activar sendas entradas analógicas con rango de 0 a 10 Vcc
  • 4 Salidas digitales del PLC + 4 salidas digitales del módulo de expansión, cada una asociada a una luz piloto y una ficha banana hembra de 2 mm,0/+24Vcc a Transistor
  • 2 generadores de consignas analógicas 0 a 10 Vcc, con potenciómetro y voltímetro digital dedicado
  • Puerto de comunicación Interfaz Ethernet RJ45
  • Servidor Web integrado
• Entorno de Programación:
  • Plataforma de software LOGO! Soft Comfort V8.3
  • Lenguaje de programación con Bloques, o KOP (diagrama de contactos)
  • Protocolo de comunicación Ethernet
• Módulo con pulsadores y señalización PS3
  • 5 pilotos luminosos, cada uno conectado a un par de fichas banana hembra de 2 mm
  • 5 pulsadores industriales, 3 NA y 2 NC, cada uno conectado a un par de fichas banana de 2 mm
• Módulo relés auxiliares REL24S
  • 10 relés
  • Bobinas para 24 Vcc
  • Pilotos indicadores de energización de bobina
  • Contactos NA
• Módulo Dispositivos de accionamiento y protección KM/F1
  • 2 contactores de potencia tripolar, con 2 contactos auxiliares NA, contacto auxiliar NC e indicador de energización de bobina, KM1 y KM2
  • Relé térmico de sobrecarga, trifásico, con 2 contactos auxiliares NA
• Motor trifásico 1/4Hp / 220-380VAC 50Hz
• Bastidor
  • Perfiles estructurales de aluminio anodizado
  • Tableros de acero SAE 1010 con pintura epoxi horneada
  • Indicaciones y diagramas mímicos serigrafiados con láser
  • Medidas: 190 x 65 x 70 cm
• Cajonera móvil
• Juego de conexionado para realizar las practicas
• Cable de alimentación principal
• Repuesto de fusibles de protección
• Cable de Red Ethernet RJ45 para transmisión de datos
• Llave de bloqueo general para el docente
• Manual de usuario con trabajos prácticos sugeridos
• Industria Argentina

• ¡Garantía Extendida 2 años sobre materiales y defectos de manufactura!

Pedir Cotización

Dimensiones del embalaje: 0,63 x 0,35 x 0,28 m. Peso Bruto: 25 kg

Incluye

• Módulo de alimentación y seguridad eléctrica AS3802412
  • Alimentación general 380VAC 50Hz
  • Puntos de alimentación 24VDC y Tensión variable 0 a 10Vcc
  • Sistema de mando/comando bajo tensión de 24Vcc
  • Protecciones de seguridad por Interruptor Diferencial y Termomagnetico
  • Fusibles de protección
• Módulo con PLC LOGO!
  • Controlador lógico programable Siemens LOGO!
  • 12 entradas digitales LOGO!: 0/+24Vcc, cada una asociada a un pulsador, luz piloto y ficha banana hembra de 2 mm
  • Sobre el mismo pin de 4 de las entradas digitales, se pueden activar sendas entradas analógicas con rango de 0 a 10 Vcc
  • 4 Salidas digitales del PLC + 4 salidas digitales del módulo de expansión, cada una asociada a una luz piloto y una ficha banana hembra de 2 mm,0/+24Vcc a Transistor
  • 2 generadores de consignas analógicas 0 a 10 Vcc, con potenciómetro y voltímetro digital dedicado
  • Puerto de comunicación Interfaz Ethernet RJ45
  • Servidor Web integrado
• Entorno de Programación:
  • Plataforma de software LOGO! Soft Comfort V8.3
  • Lenguaje de programación con Bloques, o KOP (diagrama de contactos)
  • Protocolo de comunicación Ethernet
• Módulo con pulsadores y señalización PS3
  • 5 pilotos luminosos, cada uno conectado a un par de fichas banana hembra de 2 mm
  • 5 pulsadores industriales, 3 NA y 2 NC, cada uno conectado a un par de fichas banana de 2 mm
• Módulo relés auxiliares REL24S
  • 10 relés
  • Bobinas para 24 Vcc
  • Pilotos indicadores de energización de bobina
  • Contactos NA
• Módulo Dispositivos de accionamiento y protección KM/F1
  • 2 contactores de potencia tripolar, con 2 contactos auxiliares NA, contacto auxiliar NC e indicador de energización de bobina, KM1 y KM2
  • Relé térmico de sobrecarga, trifásico, con 2 contactos auxiliares NA
• Módulo Dispositivos de protección Q1:
  • Guardamotor trifásico Sirius
  • 3 cartuchos con fusibles
• Modulo Arrancador Suave Q11
  • Módulo trifásico Siemens Sirius 3RW30
  • Entrada de habilitación/deshabilitación
  • Contacto auxiliar NA
  • Bobina de 24 V con LED piloto
• Motor trifásico 1/4Hp / 220-380VAC 50Hz
• Bastidor
  • Perfiles estructurales de aluminio anodizado
  • Tableros de acero SAE 1010 con pintura epoxi horneada
  • Indicaciones y diagramas mímicos serigrafiados con láser
  • Medidas: 190 x 65 x 70 cm
• Cajonera móvil
• Juego de conexionado para realizar las practicas
• Cable de alimentación principal
• Repuesto de fusibles de protección
• Cable de Red Ethernet RJ45 para transmisión de datos
• Llave de bloqueo general para el docente
• Manual de usuario con trabajos prácticos sugeridos
• Industria Argentina

• ¡Garantía Extendida 2 años sobre materiales y defectos de manufactura!

Pedir Cotización

Dimensiones del embalaje: 0,63 x 0,35 x 0,28 m. Peso Bruto: 25 kg

Destinado a la educación y formación técnico-profesional avanzada

Incluye

• Bastidor autoportante:
  • Acero pintado
  • Con cajonera
  • Dimensiones: 65 x 70 x 190 (h) cm
• Alimentación general protegida:
  • Cerradura
  • Disyuntor diferencial
  • Corte termomagnético
  • Fusibles
• PLC Simatic S7-1200 de Siemens
  • Versátil y ampliamente adoptado por nuestra industria
  • Comunicación por Ethernet
  • Protocolo PROFINET
  • Servidor web integrado
  • Admite módulos de expansión
  • Protección integral de acceso, copia y manipulación
  • Capaz de controlar el movimiento de piezas y herramientas en procesos industriales, con precisión y eficiencia
  • La solución de control de movimiento ofrece una alta velocidad de procesamiento y resolución
  • Capaz de manejar diferentes modos de control, como el control de posición, velocidad y par
  • Los sistemas de control integrados en el SIMATIC S7-1200 permiten controlar diferentes aspectos, tales como el control de velocidad, el control de posición, de presión, temperatura como elementos de calefacción y enfriamiento, caudal y nivel a través de sus entradas analógicas
• Programación:
  • TIA Portal (Totally Integrated Automation Portal)
  • Modos KOP, FUP y SCL
  • Diagnóstico integrado: los mensajes de diagnóstico se muestran en texto plano en el TIA Portal, en el servidor web de la CPU, en la aplicación SIMATIC y en HMI
  • Cada controlador puede recurrir a una base de datos compartida, un concepto de operador estandarizado y servicios centralizados
• Batería de pulsadores para enviar consignas a cada una de las entradas del controlador
• Bateria de indicadores luminosos de estado conectados a cada salida del PLC
• Batería de relés intermediarios que protegen las salidas digitales del PLC (¡y ahorran muchos dolores de cabeza!)
• Fuente regulada 24 Vcc
• Potenciómetro para entregar consignas analógicas de tensión de 0 a 10 Vcc
• Motor trifásico:
  • 1/4 HP
  • 220/380 Vac
  • 50 Hz
• Dos contactores y un relé térmico:
  • Control del arranque directo del motor
• Variador de frecuencia SINAMICS V20
  • Control suave
  • Mejor rendimiento energético
  • Mayor flexibilidad del tipo de operaciones
• Interfase HMI KTP700 Basic:
  • Control cómodo, a pie de máquina, con operadores humanos
  • Facilita la visualización y el manejo de procesos con una interfaz gráfica intuitiva
• Switch Industrial SCALANCE XB005:
  • Conmutador industrial que facilita la creación y expansión de redes industriales, como lo es PROFINET
  • Facilita la integración y comunicación estable entre dispositivos de automatización y sistemas de control
• Juego de cables para conectar módulos, con fichas banana de seguridad de 4 mm
• Manual con bateria de trabajos prácticos propuestos

Temática abordada

• Accionamiento de salidas mediate pulsadores
• Accionamiento de un Motor Trifásico con compuerta lógica AND
• Accionamiento de un Motor Trifásico con compuerta lógica OR
• Accionamiento de un Motor Trifásico con compuerta lógica XOR
• Accionamiento de un Motor Trifásico con compuerta lógica NAND
• Accionamiento de un Motor Trifásico con compuerta lógica NOR
• Accionamiento de un Motor Trifásico con conexión mixta AND y OR
• Accionamiento de un Motor Trifásico con conexión mixta OR y AND
• Sistema de Marcha y Parada por lógica de contactos
• Marcha y Parada con un único pulsador
• Activar o desactivar salidas con Set y Reset
• Accionamiento de un Motor Trifásico con evaluación de flanco
• Accionamiento de dos relés por función Flipflop
• Accionamiento de Motor Trifásico con prioridad de entrada
• Accionamiento de un Motor Trifásico con compuerta lógica NOT
• Accionamiento de un Motor Trifásico por impulso TP
• Accionamiento de cuatro relés con parada temporizada
• Accionamiento de un Motor Trifásico con retardo a la conexión TON
• Accionamiento de tres relés con retardo a la conexión
• Baliza con temporizador TON
• Accionamiento de un Motor Trifásico con retardo a la desconexión TOF
• Accionamiento un Motor Trifásico por temporizador TONR
• Inversión de giro de un Motor Trifásico
• Inversión de giro de un Motor Trifásico con Retardo a la Conexión
• Inversión de giro Temporizado de un Motor Trifásico
• Teoría - Comparativa de temporizadores
• Accionamiento de un Motor Trifásico por contador CTU
• Accionamiento de un Motor Trifásico por contador CTD
• Accionamiento de un Motor Trifásico por contador CTUD
• Teoría - Comparativa de contadores
• Accionamiento de relés por comparadores matemáticos
• Accionamiento de relés por comparadores de rango
• Accionamiento de relés con instrucciones mixtas (1)
• Accionamiento de relés con instrucciones mixtas (2)
• Accionamiento de relés con instrucciones mixtas (3)
• Accionamiento de un Motor Trifásico por instrucción MOVE
• Asignación de valor de contaje con instrucción MOVE
• Asignación de tiempos con instrucción MOVE
• Teoría - Procesamiento de Entradas Analógicas
• Normalizar un valor analógico
• Escalar un valor analógico
• Normalizar y Escalar un valor analógico
• Propuesta de problemática con valores analógicos
• Arranque de un Motor Trifásico dentro de un Valor Analógico
• Configuración de entradas analógicas SM1231
• Activación del Servidor Web
• Teoría - Principios de Registro de Datos (Data log)
• DataLogCreate - Crear registro de datos
• Operaciones y funciones básicas de las instrucciones Data log
• Adquisición de datos de un valor analógico
• Teoría - Marcas de Ciclo
• Adquisición de datos de un Proceso
• Control PWM
• Control PWM desde una señal analógica
• Teoría - Sistemas de Control
• Representación de un control de lazo abierto
• Teoría - Acciones de control en lazo cerrado
• Control PID
• Variador de Frecuencia SINAMICS V20 - Teoría
• Puesta en Marcha de un Motor por Variador de Frecuencia - Basic Operator Panel
• Macros de Conexión
• Puesta en Marcha de un Motor Trifásico a través del PLC
• Puesta en Marcha de un Motor Trifásico con Velocidades Fijas
• Inversión de giro de un Motor Trifásico por Variador de Frecuencia
• Inversión de giro de un Motor Trifásico con Consigna Analógica
• Puesta en Marcha de un Motor por Comparación de valores Analógicos
• Variación de Velocidad del Motor en función a una señal Analógica
• Selector de Arranque de un Motor Trifásico - Frecuencia o Directo
• Industria Argentina

• ¡Garantía Extendida 2 años sobre materiales y defectos de manufactura!

Pedir Cotización

Dimensiones del embalaje: 0,63 x 0,35 x 0,28 m. Peso Bruto: 25 kg

Permite abordar:

• Configuración
• Puesta en marcha
• Diagnóstico de un variador de velocidad
• Arranque directo
• Arranque suave
• Inversión del sentido de giro
• Parada a rueda libre y en rampa
• Frenado por inyección de CC
• Parada rápida.

Incluye:

• Motor trifásico 220/ 380VCA, 0,18kW
• Guardamotor 6,3A GV2L10
• Contactor 220V 18A LC1D18M7
• Variador de velocidad Altivar ATV 312 Modelo 007742:
  • El display se puede configurar p/mostrar durante la marcha: rpm, resbalamiento, potencia, temperatura del estator, etc
  • Su puerto de comunicaciones puede utilizarse para dejar el sistema bajo comando de un PLC remoto
  • Uno de los relays programable se deja libre para el usuario, el otro se utiliza en el sistema interno de seguridad
• Interruptor diferencial super-inmunizado ID SI 2x25 30mA
• 6 selectores para accionar las entradas digitales
• Piloto para visualizar la salida digital
• 2 potenciómetros conectados a las entradas analógicas del variador
• 2 llaves selectoras para conectar al exterior 1 entrada y 1 salida analógica
• Manual en CD con 5 trabajos prácticos sugeridos
• Industria Argentina

Pedir Cotización

Recursos on line

Video en YouTube
Presentación y primeros pasos con el ATV 312

Temática abordada

• Montaje y operación de salidas de control de motor con:
  • Arranque directo con 3 módulos y coordinación tipo 2
  • Arranque directo con 1 módulo y coordinación total
  • Arranque estrella/triángulo
  • Arranque suave electrónico
• Análisis comparativo de ventajas y desventajas de cada topología

Incluye

Motor trifásico de 3 kW:

• Conexión a tablero mediante mediante ficha-conector industrial, macho, de 6 polos, con aislación y anclaje de seguridad
• Carcaza para abulonar a la mesada de trabajo del usuario

Tablero industrial de alta resistencia de 600 x 500 x 200 mm con:

• Cableado de potencia completamente armado
• Interruptor de protección y corte general 4 polos, 20 A
• Disyuntor diferencial para protección del conjunto de 4 polos, 25 A y sensibilidad de 30 mA
• Patchera con fichas banana (todo trabajando con 24Vcc) para crear sin riesgos los esquemas de comando
• Analizador de redes PowerMeter con comunicación Modbus RS-485
• Conjunto de control de motor con arranque directo tradicional con coordinación tipo 2:
  • Guardamotor magnético
  • Contactor
  • Relé térmico
• Conjunto de control de motor con arranque directo y coordinación total:
  • Módulo todo en uno TeSys U, con protección electrónica avanzada
• Conjunto de control de motor con arranque estrella-triángulo y coordinación tipo 2:
  • Guardamotor magnético
  • 3 contactores
  • Relé térmico
• Conjunto de control de motor con arranque suave electrónico:
  • Guardamotor magnetotérmico
  • Arranque suave ATS 01
• Cada conjunto de control incluye sus propias protecciones y conector hembra de seguridad

Manual en CD con trabajos prácticos sugeridos

Lista de módulos utilizados para construir el tablero

• 1 x 16251 interruptor diferencial, 4x25A 30mA
• 1 x 24689 interruptor termomagnético, C60N 4 x 20 A, curva D
• 1 x ABL8MEM24012 Fuente modular FaseO 24Vcc 1,2A
• 1 x ATS01N209QN Arranque 3 fases, 9A 380-415V 4kW
• 1 x GV2P14 Guardamotor Magnetotérmico 3P 6/10A 100kA
• 1 x LAD91217 Kit de montaje D09 D18
• 1 x LRD12 Relé térmico para contactor D09/D38 5,5/8A
• 1 x LUB12 Base de potencia 12A TESYS U
• 1 x LUCB12BL Unidad avanzada C10, 3P, 3, 12A, 24Vcc
• 1 x LUFN11 Módulo de contacto auxiliar 1NA+1NC TESYS U
• 1 x METSEPM1200 Power meter básico con MODBUS
• 1 x NSYCRN65250PAR Gabinete c/chasis y rail 600 x 500 x 250
• 1 x XB4BA31 Pulsador rasante Verde 1 N/A
• 1 x XB4BA42 Pulsador rasante Rojo 1N/C
• 1 x XB4BVB3 Piloto luminoso LED Verde 24 Vca/cc
• 1 x XB4BVB4 Piloto luminoso LED Rojo 24 Vca/cc
• 2 x GV2L14 Guardamotor magnético 3 x 10A, 100KA
• 2 x XB4BD21 Selectora 2 posiciones fijas, 1 N/A, manija corta
• 3 x 16451 Transformador carril DIN DIN 50/5, aber. 20 x 5, TROPICLZ
• 4 x LC1D09BD Contactor 3P, 9A, 1 N/A, 1 NC, 24Vcc
• Industria Argentina

Pedir Cotización

Dimensiones del embalaje: 0,7 x 0,6 x 0,5 m. Peso Bruto: 60 kg

Presentación de producto

Revision detallada de los temas incluidos en los manuales

Completo, incluye máquinas rotativas, alimentación, instrumentación, conexión a PC y ¡hasta una balanza dinamométrica!

• Los manuales indican cómo usar el sistema con control manual, desde una PC con nuestro software integrado y también bajo MATLAB
• Aborda principios básicos y control avanzado
• Intrínsecamente seguro: algunas máquinas funcionan con 24 Vcc, otras con 24 Vca
• Se puede controlar remotamente por Internet haciendo uso de su SCADA

Incluye

• Máquinas rotativas:
  • CC de imán permanente, 50 W, 2 polos, rotor bobinado, conmutador con carbones
  • Sunt CC con conmutador, 50 W, 2 polos, estator y rotor bobinados con conexiones independientes, conmutador con carbones
  • Serie universal, 50 W, 2 polos, estator y rotor bobinados, conmutador con carbones
  • Monofásica de inducción, 4 polos y 2 bobinados para arranque y régimen, 35 W
  • Trifásica de inducción, 2 polos, estator bobinado, 35 W
  • Brushless, 52 W, 6 polos, con inversor trifásico y sensores de efecto Hall
• Balanza dinamométrica:
  • CC, 50 W
  • Torquímetro
  • Encoder
  • Torque programable
• Módulo de alimentación CC y CA:
  • 2 salidas regulables CC
  • Salida trifásica regulable, con frecuencia variable
• Módulo de control, comunicaciones y medición SCADA:
  • Tensiones
  • Corrientes
  • Potencia
  • Velocidad angular
  • Torque
  • Cadena de resistores para cargar al dinamómetro
  • Cadena de capacitor para transitorios de arranque
  • Protección interna
• Juego de cables con fichas banana y otros accesorios menores

4 manuales completos incluidos

• Unidad BTEC 15: Máquinas Eléctricas Nivel 3
  • Concepto de torque y uso de una balanza dinamométrica para medirlo
  • ¿Por qué se requiere la existencia de distintos tipos de máquinas eléctricas rotativas? ¿Cómo es que las características Velocidad-Torque lo definen?
  • Obtención automática de una curva Velocidad vs Torque usando control por software
  • Ploteo de familias de curvas en Excel
  • ¿Cómo se genera una alimentación trifásica para el motor brushless? ¿Cómo y por qué se cambia la tensión junto con la frecuencia?
• Instalaciones eléctricas Nivel 3
  • Operación básica de las máquinas eléctricas rotativas
  • Características Velocidad vs Torque
  • Circuitos y fuentes de alimentación que se requieren
  • Comprensión general del significado de las curvas Velocidad vs Torque de cada motor
  • Ploteo rápido manual a mano alzada y ploteo usando Excel
  • Relación entre potencia mecánica, potencia eléctrica y rendimiento
• MATLAB y Máquinas Eléctricas Nivel 5 para estudiantes de grado
  • ¿Cómo usar MATLAB para determinar las características de las máquinas eléctricas? ¿Cómo definir las características con un modelo matemático? ¿Cómo contrastar y validad el modelo contra los resultados experimentales?
  • ¿Cómo usar el MATLAB para conseguir un modelo matemático que describa el comportamiento del motor?
  • Se provee una API completa para MATLAB
• Máquinas Eléctricas Nivel 5 para estudiantes de grado
  • Presenta conceptos más avanzados, haciendo énfasis en los circuitos equivalentes de las máquinas eléctricas
  • Uso del MATLAB para estimar el circuito equivalente de un motor de inducción
  • Depuración de modelos mediante el contraste e iteración con los resultados de laboratorio hasta conseguir una convergencia ingenierilmente razonable
  • Examinar distintas alternativas de algoritmo para generar las señales trifásicas de comando para un motor de inducción y determinar la eficacia y rendimiento de cada uno

Textos de apoyo

• Los manuales están disponibles de manera completamente libre en Inglés y Castellano.
• Los docentes pueden hacer las copias y extractos que deseen de ellos sin necesidad de autorización o permiso especial. Solo pedimos que, de efectuar una modificación, se indique en el material distribuido que no se trata del original.

Pedir Cotización

Recursos on line

Página web
Repositorio de manuales e instaladores
