Conjunto para estudiar difracción con ayuda de sensores electrónicos OS-8452
  • Contiene todos los elementos requeridos para producir patrones de difracción e interferencia y montar sensores electrónicos sobre el mismo
  • Requiere que el usuario cuente con: sensor de intensidad luminosa, encoder e interfase/datalogger compatibles PasPort o ScienceWorkshop

  • ¡Garantía Extendida 3 años para aplicaciones didácticas, no cubre uso abusivo, extremo o industrial!

Este equipo contiene las partes siguientes:

  • Láser de Estado Sólido compatible c/Bancos Opticos de la serie OS-8515 OS-8525A
  • Juego de rendijas simples, dobles y patrones de difracción bidimensionales OS-8453
  • Transporte lineal con cremallera para banco óptico OS-8535
  • Aperturas para fotómetro OS-8534A
  • Riel óptico de 1,2m OS-8508
Láser de Estado Sólido compatible c/Bancos Opticos de la serie OS-8515 OS-8525A
  • Salida menor a 1mW
  • Longitud de onda 650nm
  • Ajuste de azimut y elevación mediante tornillos y pivote (sistema gymbal)
  • Alimentación 9V
  • Estabilizador electrónico interno de la potencia de emisión
  • Muy fácil de alinear con el resto de los componentes de óptica física PASCO
  • La montura plástica de los componentes ópticos tiene dimensiones compatibles con los canales del riel óptico OS-8508, arpón flexible para posicionamiento rápido, fiel indicador de posición y guarda protectora contra caídas (sobre superficies cóncavas y planas)
  • Características generales y aplicaciones típicas de los láseres de estado sólido:
    • No tan monocromáticos y con mayor divergencia que sus equivalentes de He-Ne, Argón, CO2, Nd YAG, etc
    • Potencias bajas y moderadas
    • En casi todos los casos entregan un punto brillante elipsoidal y la forma del patrón de intensidades lejano no es igual que la del cercano
    • La potencia de salida es altamente dependiente de la temperatura del emisor, de manera que es preciso tomar medidas especiales en sus circuitos de alimentación para estabilizarlos
    • Recomendado para trabajos vinculados con marcha de rayos, interferencia en rendijas, como fiel de balanzas de torsión de alta sensibilidad, fuente de luz de alta intensidad para análisis de polarización, iluminación de hologramas -pero no su exposición-, etc.
  • Ver también: Láser verde de estado sólido OS-8458

Alimentación: 9VCC, 500mA, plug 3.5mm, tip +

  • ¡Garantía Extendida 3 años para aplicaciones didácticas, no cubre uso abusivo, extremo o industrial!
Juego de rendijas simples, dobles y patrones de difracción bidimensionales OS-8453
  • Electroformados
  • Montados en dos cargadores circulares con traba de posición a bolilla
  • El soporte se encastra directamente en cualquiera de los bancos de nuestra serie OS-8515C
  • Recomendamos acompañar con:
    • Láser de Estado Sólido compatible c/Bancos Opticos de la serie OS-8515 OS-8525A
    • y/o Diodo láser verde c/montura p/banco óptico OS-8458B
  • Incluye:
    • Rendijas simples de varios espesores
    • Cuña que se porta como una rendija de espesor variable
    • Rendijas dobles en varias combinaciones
    • Rendijas múltiples: x2, x3, x4 y x5
    • Aperturas circulares
    • Rendija transparente y rendija opaca
    • Patrones reticulados ortogonales y a 60 grados
    • Puntos al azar, transparentes y opacos

  • ¡Garantía Extendida 3 años para aplicaciones didácticas, no cubre uso abusivo, extremo o industrial!

Transporte lineal con cremallera para banco óptico Pasco - OS-8535
¡ATENCION! EQUIPO DADO DE BAJA - Existe un reemplazo directo: Revise este link

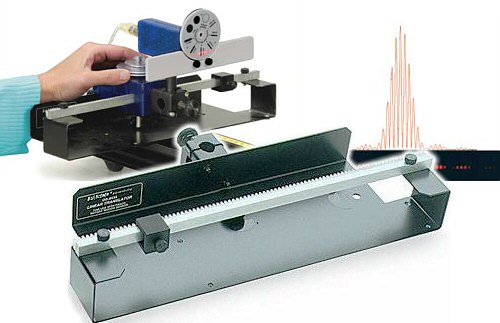

Transporte lineal con cremallera para banco óptico OS-8535
  • Especialmente útil para relevar la configuración de patrones de difracción
  • Permite medir con mucha precisión la posición un sensor de intensidad luminosa PS 2106A o CI 6504A mediante una cremallera y un encoder PS 2120A o CI 6538

  • ¡Garantía Extendida 3 años para aplicaciones didácticas, no cubre uso abusivo, extremo o industrial!

  • Uso típico
    ¡ATENCION! EQUIPO DADO DE BAJA
  • En la fotografía se observa este accesorio montado sobre un banco óptico, acompañando por:
    • Emisor láser de estado sólido OS-8525A
    • Juego de rendijas y patrones p/estudios de difracción e interferencia OS-8453
    • Sensor de intensidad luminosa relativa PS-2106A
    • Juego de máscaras para fotómetro OS-8534A
    • Encoder de alta resolución PS-2120A

    Las salidas del encoder y el sensor de intensidad luminosa son enviados a una interfase PasPort

    Aperturas para fotómetro OS-8534A
    • Permite variar la resolución espacial de un fotómetro o sensor de luz entre 0.1 y 1.5mm
    • Incluye un filtro con transmitancia del 10% para extender el rango de medición de un instrumento
    • Se puede montar sobre el transporte lineal a cremallera OS-8535 para relevar patrones de difracción e interferencia

    • ¡Garantía Extendida 3 años para aplicaciones didácticas, no cubre uso abusivo, extremo o industrial!

  • Uso típico
  • En la fotografía se muestra esta máscara de apertura conformando el haz de luz que penetra en un sensor de intensidad luminosa PS-2106A
    Riel óptico de 1,2m OS-8508
    • Forma parte del sistema de óptica básica OS-8515C
    • Rígido perfil de aluminio extruido, con nervaduras y, acabado negro mate
    • Tiene una cinta milimétrica incorporada
    • La forma de la extrusión hace que sea muy sencillo ubicar y ajustar componentes ópticos y accesorios compatibles

    • ¡Garantía Extendida 3 años para aplicaciones didácticas, no cubre uso abusivo, extremo o industrial!
    Recursos on line

    Video en YouTube
    Introducción y ejemplo de uso
