Manual de uso del Microscopio Metalográfico Trinocular - Manual INV MET T

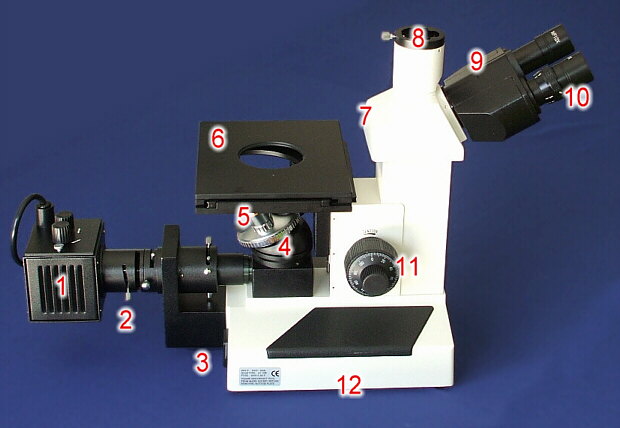

Referencia
  1. Caja de iluminación
  2. Diafragma de apertura
  3. Diafragma de campo
  4. Torreta portaobjetivos
  5. Objetivos
  6. Platina
  7. Cabezal trinocular
  8. Salida trinocular
  9. Salida binocular Siedentopf
  10. Oculares
  11. Ajuste de foco fino/grueso coaxial con control de tensión
  12. Estativo

Instalación y Operación

  • Inserte el cabezal en el estativo y asegúrelo con el prisionero provisto
  • Inserte la caja de iluminación en el estativo y asegúrela con el prisionero provisto
  • Inserte los oculares en la salida binocular
  • Conecte la alimentación eléctrica de baja tensión de la caja de iluminación al estativo
  • Conecte el cable de alimentación eléctrica
  • Levante el estativo usando el mando de ajuste grueso de foco
  • Atornille con cuidado los objetivos que vaya a utilizar en el portaobjetivos (recomendamos ordenar los objetivos por magnificación creciente)
  • Ponga una muestra metalográfica en el centro de la platina
  • Encienda la unidad poniendo la tecla I/O en la posición I
  • Abra completamente el diafragma de iluminación
  • Gire la torreta portaobjetivos hasta que el objetivo de menor magnificación esté debajo de la muestra
  • Guiñe su ojo izquierdo y siga los pasos siguientes
  • Utilice el control grueso de enfoque hasta obtener una imagen medianamente visible
  • Utilice el control fino de enfoque para lograr una imagen completamente nítida
  • Abra su ojo izquierdo
  • Ajuste el ángulo de la salida binocular Siedentopf de manera que la distancia entre el centro de los oculares coincida con su distancia interpupilar
  • Guiñe su ojo derecho y utilice el control de foco auxiliar del ocular izquierdo hasta que la imagen que ve su ojo izquierdo también sea completamente nítida
  • Gire la torreta para utilizar el siguiente paso de magnificación
  • Utilice nuevamente el control fino de enfoque para lograr una imagen completamente nítida
  • Si utilizará el objetivo de 100X, recuerde que éste trabaja adecuadamente sólo con inmersión en aceite. Recuerde que debe limpiar este objetivo con un paño suave empapado en alcohol, éter o dietil benceno antes de terminar cada jornada

Ajuste de diafragma de apertura (ver punto 2 de la fotografía)
  El diafragma de apertura regula la apertura numérica (NA) de la iluminación. De su ajuste depende el contraste de la imagen obtenida.

Procedimiento de ajuste

  • Elija el objetivo a utilizar
  • Retire un ocular
  • Manipule el control del diafragma de apertura
  • En condiciones normales, el ajuste óptimo se encontrará cuando el diafragma deje libre entre el 70 y el 80% del diámetro de la pupila del objetivo
  • Si usa un objetivo de muy baja magnificación, probablemente deba colocar un vidrio esmerilado en el portafiltros
  • Recuerde: si la magnificación es alta, la apertura del diafragma debe ser pequeña

Ajuste del diafragma de campo (ver punto 3 de la fotografía)
  El diafragma de campo evita que se iluminen zonas de la muestra que están fuera del campo de visión, minimizando influencia de la iluminación dispersa

Procedimiento de ajuste

  • Reduzca la apertura del diafragma de campo al mínimo
  • Utilice el tornillo de centrado para iluminar justo el centro de la muestra
  • Aumente gradualmente la apertura del diafragma de campo hasta que la zona iluminada llegue al borde del campo de visión

Alineado del iluminador
  Una iluminación correctamente alineada iluminará de forma pareja toda la superficie de trabajo

Procedimiento de ajuste

  • Retire el objetivo de 10X de la torreta
  • Ponga un trozo de papel blanco como muestra. Verá que en el mismo se proyecta una imagen del filamento de la lámara
  • Afloje el seguro del iluminador y mueva el portalámparas hasta que la imagen del filamento quede centrada
  • Reajuste el seguro
  • Afloje el seguro del condensador y muévalo hasta que la imagen del filamento sea nítida
  • Reajuste el seguro
  • Reinstale el objetivo de 10X
  • Ponga una muestra metalográfica en el centro de la platina y enfoque su imagen
  • Si la iluminación aún es despareja, reajuste suavemente la posición del condensador

Mantenimiento


Cuidado general

  • Proteja a su equipo del polvo y la grasa
  • Cubra el equipo con su funda cuando no esté en uso
  • No desarme el equipo: si los componentes ópticos se rayan, cachan o quedan ligeramente fuera de posición, será afectada severamente la calidad de las imágenes

Limpieza de lentes

  • No utilice elementos abrasivos para hacer la limpieza
  • Use un paño suave empapado en alcohol, éter o dietil benceno
  • Limpie el objetivo de 100X al final de cada jornada de uso
  • Limpie los otros lentes solamente si están notoriamente sucios

Cambio de lámpara y/o fusible

  • Desenchufe el equipo del suministro eléctrico antes de hacer cualquier operación de mantenimiento
  • Afloje el seguro
  • Retire la lámpara del zócalo
  • No toque la nueva lámpara, la grasa de los dedos acorta su vida útil. Manipúlela siempre a través de un papel o su envase.
  • Si accidentalmente tocó la nueva lámpara, límpiela con un algodón humedecido con alcohol
  • Ensamble de nuevo el dispositivo
  • Ejecute la rutina de alineado del iluminador

Tema relacionado
  Instrucciones para montar una Moticam 2000 sobre este equipo
