Tornos CNC

Tornos CNC Tornos CNC industriales de pequeño porte.
Aún los modelos más pequeños pueden maquinar piezas metálicas. Los modelos mayores trabajan con comodidad sobre aceros 1010 y 1020.
El juego de instrucciones que utilizan es estándar y netamente industrial (ISO G&M).
El software de control contiene el set completo de instrucciones, algoritmos de interpolación y diagramas mímicos FUNCIONALES de los controladores más difundidos: Fanuc OT y serie 21.

  • MicroTurn Pro Torno CNC miniatura con programación ISO estándar y cambiador rápido de herramientas
  • MT1/0100A Opción p/Microturn: Kit de roscado
  • Turn 270 Pro Torno CNC Compacto
  • Turn 270 Pro + DS8 Torno CNC Compacto c/torreta cambiadora de herramientas de 8 posiciones
  • TRN/0700 BI00835 Accesorio estándar p/Turn 270 Pro: Contrapunta manual y punto giratorio
  • VMC/1000C Opción para preinstalar en Turn 270 Pro o VMC1300: Refrigerante en spray
  • TRN/1100 Opcional p/Turn 270 Pro: Plato de 80 mm con 3 mordazas y actuadores neumáticos
  • TRN/0900 Opcional p/Turn 270/370 Pro: Guarda neumática
  • Turn 370 Pro Full Torno CNC torreta cambiadora de 8 herramientas, refrigerante por inundación y mesa industrial
Torno CNC miniatura con programación ISO estándar y cambiador rápido de herramientas MicroTurn Pro

Este torno en acción. También se muestra el funcionamiento del kit opcional de roscado

Características Principales
  • Torno CNC miniatura de sobremesa
  • Introducción de bajo costo al CNC
  • Trabaja con aluminio y materiales sintéticos
  • Se comanda directamente desde una PC (no incluida)
  • Programación G&M ISO estándar: acepta instrucciones de múltiples paquetes de CAD
  • Guarda con interlock de seguridad
  • Paquetes incluidos:
    • Sofware operativo VR CNC Turning (licencia para 1 PC, sin costo adicional, incluida con cada torno Denford) VR Turning Z
    • Software de diseño CAD CAM para Tornos CNC (licencia para 1 PC, sin costo adicional, incluida con cada torno Denford) Quick Turn 2D I

Especificaciones

  • Largo máximo de pieza maquinada: 200mm
  • Volteo sobre bancada: 90mm
  • Recorrido en eje X: 50mm
  • Recorrido en eje Z: 126mm
  • Velocidad de husillo: 0-2800rpm
  • Máxima velocidad de corte: 600mm/min
  • Plato de 2 1/2 pulgadas, con 3 mordazas y mandril de ajuste manual
  • Control de posición de herramienta con motores paso a paso
  • Exactitud esperada mejor que:
    • Cinco centésimas para un solo eje
    • Una décima para la combinación de ejes
  • Precisión esperada mejor que:
    • Veinticinco milésimas para un solo eje
    • Cinco centésimas para la combinación de ejes
  • Potencia del motor de husillo: 370W
  • Dimensiones: 685mm x 655mm x 654mm (ancho x alto x profundidad)
  • Peso: 57kg
  • Accesorios incluidos:
    • Torre portaherramienta de cambio rápido manual de 3 posiciones (permite cambiar de herramienta sin perder los valores de offset)
    • 3 portaherramientas
    • 1 portainsertos
    • Juego de 10 insertos
    • Punta de tronzado (para separar piezas terminadas)
    • Punta de corte izquierdo de 1/4 pulgada
    • Juego de llaves Allen métricas
    • Juego de llaven Allen en pulgadas
    • Par de pequeñas barras de acero para ajustar el mandril del plato
    • Portaherramientas estándar de 1 1/2 pulgadas
    • Cono Morse número 1, centro de husillo
    • Cono Morse número 0, centro de contrapunto

Complementos disponibles

  • Opción p/Microturn: Kit de roscado MT1/0100A
  • Ampliación de licencia de VR Turning de 1 puesto de trabajo a todo el colegio VR Turning E-LS
  • Ampliación de licencia de Quick TURN 2D de 1 puesto de trabajo a todo el colegio Quick TURN 2D E-LS

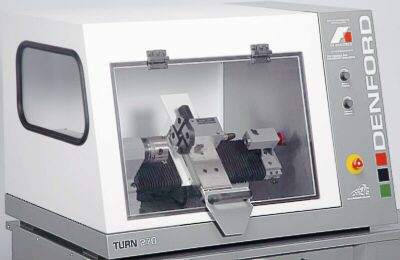

Torno CNC Compacto Turn 270 Pro
  • Se comanda directamente desde una PC (no incluida)
  • Programación G&M ISO estándar: acepta instrucciones de múltiples paquetes de CAD
  • Mecaniza materiales resistentes: acero, aluminio y cobre, además de ceras y plásticos
  • Guarda con interlocks de seguridad
  • Portaherramienta de cambio rápido
  • Se provee con licencia para UN puesto de trabajo de software de programación, simulación y control VR CNC Turning y diseño Quick TURN 2D

¡ATENCIÓN! la fotografía muestra al Turn 270 Pro con la torreta opcional DS8 instalada

Especificaciones

  • Plato manual de 3 mordazas
  • Largo máximo de pieza maquinada: 270mm
  • Volteo sobre bancada: 190mm
  • Recorrido en eje X: 150mm
  • Recorrido en eje Z: 225mm
  • Distancia entre centros: 270mm (cuando se adquiere con la contrapunta accesoria)
  • Velocidad de husillo: 0-4000rpm
  • Potencia de motor de husillo: 1500 W
  • Diámetro del husillo: 26mm
  • Diámetro de la perforación central del plato: 18mm
  • Máxima velocidad de avance de carro: 2500mm/min
  • Control de posición de herramienta con motores paso a paso
  • Exactitud esperada mejor que:
    • Veinticinco milésimas para un solo eje
    • Cinco centésimas para la combinación de ejes
  • Precisión esperada mejor que:
    • Una centésima y media para un solo eje
    • Veinticinco milésimas para la combinación de ejes
  • Dimensiones: 1000mm x 750mm x 675mm
  • Peso: 140kg
Torno CNC Compacto c/torreta cambiadora de herramientas de 8 posiciones Turn 270 Pro + DS8 Características Principales
  • Se comanda directamente desde una PC (no incluida)
  • Programación G&M ISO estándar: acepta instrucciones de múltiples paquetes de CAD
  • Mecaniza materiales resistentes: acero, aluminio y cobre, además de ceras y plásticos
  • Guarda con interlocks de seguridad
  • Portaherramienta de cambio rápido
  • Se provee con licencia para UN puesto de trabajo de software de programación, simulación y control VR CNC Turning y diseño Quick TURN 2D
  • Torreta:
    • Permite cambiar de herramienta sin perder los valores de offset
    • Automática programable (se comanda desde el programa G&M)
    • 8 posiciones
    • Con soportes de ajuste rápido
  • Paquetes incluidos:
    • Sofware operativo VR CNC Turning (licencia para 1 PC, sin costo adicional, incluida con cada torno Denford) VR Turning Z
    • Software de diseño CAD CAM para Tornos CNC (licencia para 1 PC, sin costo adicional, incluida con cada torno Denford) Quick Turn 2D I

Especificaciones

  • Plato manual de 3 mordazas
  • Largo máximo de pieza maquinada: 270mm
  • Volteo sobre bancada: 190mm
  • Recorrido en eje X: 150mm
  • Recorrido en eje Z: 225mm
  • Distancia entre centros: 270mm (cuando se adquiere con la contrapunta accesoria)
  • Velocidad de husillo: 0-4000rpm
  • Potencia de motor de husillo: 1500 W
  • Diámetro del husillo: 26mm
  • Diámetro de la perforación central del plato: 18mm
  • Máxima velocidad de avance de carro: 2500mm/min
  • Control de posición de herramienta con motores paso a paso
  • Exactitud esperada mejor que:
    • Veinticinco milésimas para un solo eje
    • Cinco centésimas para la combinación de ejes
  • Precisión esperada mejor que:
    • Una centésima y media para un solo eje
    • Veinticinco milésimas para la combinación de ejes
  • Dimensiones: 1000mm x 750mm x 675mm
  • Peso: 140kg

Complementos disponibles

  • Opción para preinstalar en Turn 270 Pro o VMC1300: Refrigerante en spray VMC/1000C
  • Opcional p/Turn 270 Pro: Plato de 80 mm con 3 mordazas y actuadores neumáticos TRN/1100
  • Opcional p/Turn 270/370 Pro: Guarda neumática TRN/0900
  • Opción para preinstalar en Torno CNC Turn 270 Pro: Contrapunto manual con centro no giratorio TRN/0700
  • Opcional p/Turn 270/370 Pro: Punto giratorio (tipo 2) BI00835
  • Banco para soporte de máquina CNC VMC/0600WB
  • Opcional p/Banco de CNC: Extensión para montar computadora VMC/0602
  • Ampliación de licencia de VR Turning de 1 puesto de trabajo a todo el colegio VR Turning E-LS
  • Ampliación de licencia de Quick TURN 2D de 1 puesto de trabajo a todo el colegio Quick TURN 2D E-LS
Recursos on line

Video en YouTube
Este equipo ejecutando varias operaciones: frenteado, cilindrado, entallado, tronzado, perforación, alesado, roscado interno, pulido, etc

Opción p/Turn 270 o VMC1300 (en todas sus variantes): Refrigerante en spray VMC/1000C
  • Programable (se comanda desde el programa G&M)
  • Tobera ajustable
  • Robustísimo cuello de ganso
  • Anclaje magnético
  • El lubricante es atomizado usando aire comprimido, por lo que deberá contar con un suministro para el mismo
  • Al enfriar tanto la pieza como la herramienta, permite hacer desbastes profundos en menor tiempo y con menos carga térmica en ambas
  • Este accesorio debe instalarse durante el proceso de fabricación, no es posible agregarlo después
  • La fotografía muestra sólo el aplicador con su base magnética, ya que las tomas y válvulas de control se instalan dentro del cuerpo del equipo
  • Compatible con:
  • Permite abrir y cerrar las mordazas del plato desde el programa G&M, coordinando las acciones del torno con las de un robot de carga y descarga de materiales en una Celda Flexible de Manufactura (FMS) o CIM
  • También resulta muy útil para fabricar grandes series de piezas iguales o que usan tochos del mismo diámetro*Debe encargarse junto con el equipo principal, ya que debe instalarse en fábrica
  • Requiere una provisión de aire comprimido
  • Compatible con:
    • Torno CNC Compacto c/torreta cambiadora de herramientas de 8 posiciones Turn 270 Pro + DS8
    • Torno CNC torreta cambiadora de 8 herramientas, refrigerante por inundación y mesa industrial Turn 370 Pro Full
  • Permite integrarlos en una FMS o CIM
  • Programable (se comanda desde el programa G&M)
  • Esta atuomatización, junto con la del plato, resulta imprescindible para automatizar las operaciones de carga y descarga en el entorno de una celda flexible de trabajo (FMS)
  • Conserva la misma alta visibilidad de la guarda tradicional
  • Se instala en fábrica: encargar al comprar el torno
  • ¡ATENCION!:
    • El usuario debe contar con un suministro de aire comprimido
    • Debe acompañarse con un plato neumático TRN/1100 o TRN370/1000PC
Torno CNC torreta cambiadora de 8 herramientas, refrigerante por inundación y mesa industrial Turn 370 Pro Full Características Principales
  • Se comanda directamente desde una PC (no incluida)
  • Programación G&M ISO estándar: acepta instrucciones de múltiples paquetes de CAD
  • Mecaniza materiales resistentes: acero, aluminio y cobre, además de ceras y plásticos
  • Guarda con interlocks de seguridad
  • Torreta:
    • Permite cambiar de herramienta sin perder los valores de offset
    • Automática programable (se comanda desde el programa G&M)
    • 8 posiciones
    • Con soportes de ajuste rápido
  • Paquetes incluidos:
    • Sofware operativo VR CNC Turning (licencia para 1 PC, sin costo adicional, incluida con cada torno Denford) VR Turning Z
    • Software de diseño CAD CAM para Tornos CNC (licencia para 1 PC, sin costo adicional, incluida con cada torno Denford) Quick TURN 2D I

Especificaciones

  • Plato manual de 3 mordazas, autocentrante, 125 mm
  • Largo máximo de pieza maquinada: 370 mm
  • Volteo sobre bancada: 260 mm
  • Recorrido en eje X: 200 mm
  • Recorrido en eje Z: 275 mm
  • Distancia entre centros: 370mm (cuando se adquiere con la contrapunta accesoria)
  • Velocidad de husillo: 0-3700rpm
  • Potencia de motor de husillo: 2,2 kW
  • Diámetro de la perforación central del plato: 35 mm
  • Máxima velocidad de avance de carro: 3000 mm/min
  • Control de posición de herramienta con motores paso a paso
  • Exactitud esperada mejor que:
    • Veinticinco milésimas para un solo eje
    • Cinco centésimas para la combinación de ejes
  • Precisión esperada mejor que:
    • Una centésima y media para un solo eje
    • Veinticinco milésimas para la combinación de ejes
  • Dimensiones: 1330 x 750mm x 1445 (h) mm
  • Peso neto: 400 kg

Complementos disponibles

  • Opcional p/Turn 370 Pro: Sistema de lubricación automática TRN370/1000A
  • Opcional p/Turn 370 Pro: Plato de 100 mm con 3 mordazas y actuadores neumáticos TRN370/1000PC
  • Opcional p/Turn 270/370 Pro: Guarda neumática TRN/0900
  • Opcional p/Turn 370 Pro: Contrapunto manual con centro no giratorio TRN370/0700
  • Opcional p/Turn 370 Pro: Contrapunto neumático con centro no giratorio TRN370/0700PT
  • Opcional p/Turn 270/370 Pro: Punto giratorio (tipo 2) BI00835
  • Opcional p/Banco de CNC: Extensión para montar computadora VMC/0602
  • Ampliación de licencia de VR Turning de 1 puesto de trabajo a todo el colegio VR Turning E-LS
  • Ampliación de licencia de Quick TURN 2D de 1 puesto de trabajo a todo el colegio Quick TURN 2D E-LS

Sistema Modular de Enseñanza de Control Numérico Computerizado

  CNC y CAD/CAM, del diseño a la pieza
  • Máquinas de CNC industriales de pequeño porte.
  • Aún los modelos más pequeños pueden maquinar piezas metálicas.
  • Los modelos mayores trabajan con comodidad sobre aceros 1010 y 1020.
  • El juego de instrucciones que utilizan es estándar y netamente industrial (ISO G&M).
  • El software de control contiene el set completo de instrucciones, algoritmos de interpolación y diagramas mímicos FUNCIONALES de los controladores más difundidos: Fanuc
