• Estudio de los principios básicos de absorción de un gas en un líquido usando una columna de relleno
• Demostración de métodos de análisis cuantitativo de gas y líquido
• Producción de balances de masa para una columna de absorción de relleno
• Determinación del coeficiente de transferencia de masa
• Estudio de las características hidrodinámicas de una columna de relleno
• Determinación de puntos de carga y de inundación

El gas a absorber es normalmente dióxido de carbono, y sería extraído de un cilindro presurizado (no suministrado), colocado junto a la columna. Este gas pasa a través de un medidor de flujo de área variable calibrado, y se mezcla con un flujo de aire, también de caudal conocido, que proviene de un compresor giratorio situado en el bastidor. La relación de gas a aire de la mezcla que entra en la columna es por tanto conocida y es fácilmente variable. La mezcla de gas entra por el fondo de la columna, asciende a través del lecho denso y se contrae en contracorriente con el líquido que desciende por la columna.

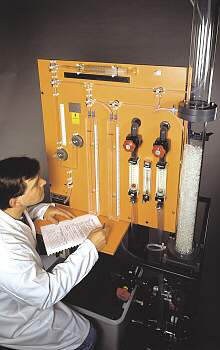

Unos puntos de muestreo de presión en la base, el centro y la cabeza de la columna permiten registrar la caída de presión en la columna usando manómetros. Estos puntos de muestreo también ofrecen un medio para extraer muestras de gas de la columna. El contenido en dióxido de carbono de las muestras de gas se determina usando un aparato de Hempl. Los caudalímetros, los manómetros y el equipo de análisis de gas van montados en un panel trasero vertical a una altura cómoda para la operación.

Capacidad del tanque de alimentación: 50,0 litros Diámetro de la columna: 0,075m Volumen del relleno: 7,0 litros Altura de la columna de absorción: 1,4m Tipo de relleno: Anillos Raschig 10x10mm Capacidad del compresor de aire: 0,15m3/min a 0,3bar

Capacidad de la bomba de alimentación de la columna: Intervalo del medidor del flujo de aire: 20 -180 l/min. Intervalo del medidor del flujo de gas: 1,0 -22,0 l/min. Intervalo del medidor del flujo de agua: 1,0-10,0 l/min

• Columna de relleno de absorción de gas en unidad de suelo, con una columna de vidrio de 75mm de diámetro y 1,4m de longitud. La columna contiene 7 litros de anillos Raschig de vidrio de 10 x 10mm y va montada en un bastidor de acero.
• La cabeza, el centro y la base de la columna están provistos de tomas para sensores de presión y para muestreo de gas.
• Se incluyen dos manómetros para medir la presión.
• Se incluye un aparato de análisis de gas del tipo Hempl.
• Se incluyen tres caudalímetros de área variable para medir el caudal de gas, aire y líquido.
• Un compresor giratorio es utilizado para bombear aire a la columna.
• Una bomba centrífuga circula el agua (disolvente) desde un tanque de alimentación de 50 litros de capacidad.
• Se suministra un completo manual de instrucciones que detalla los procedimientos necesarios de instalación, puesta en marcha y mantenimiento.
• El manual de instrucciones también incluye protocolos detallados para experimentos, para el estudio de:
  • Los principios de la absorción de gas en un líquido usando una columna de relleno.
  • Métodos de análisis cuantitativo de gas y líquido.
  • Balance de masas en una columna de absorción de relleno.
  • Determinación del coeficiente de transferencia de masa.
  • Características hidrodinámicas de una columna de relleno.
  • Determinación de puntos de carga y de inundación.

Suministro eléctrico
UOP7-A: 220-240V, monofásico, 50Hz
UOP7-B: 120V/monofásico/60Hz UOP7-G: 220-240V, monofásico/60Hz

Llenado inicial de agua

Equipo auxiliar esencial

• Cilindro de CO2 con regulador de presión

Equipos auxiliares recomendados

• Conducto de ventilación hasta el exterior del laboratorio
• Cristalería de valoración para el análisis líquido
• Tanque de desagüe individual para el tratamiento del efluente

Volumen: 2,0m3
Peso bruto: 220kg
