El H41 consta de dos sistemas principales: el proyector de hoja de luz nanoLase y la cámara rtCam, con un sincronizador de temporización incorporado.
La rtCam se comunica con el paquete de software rtControl, que se ejecuta en un PC estándar con Windows XP (no lo suministra Armfield).
El nanoLase consta de un láser sólido de baja potencia, junto con el sistema óptico para convertir el haz en una hoja de luz de aproximadamente 3 mm de espesor y con una amplitud de 45 grados.
El láser se modula para producir pares de impulsos con un retardo ajustable (delta t) entre 100 micros y 5 s.
Tanto la separación como la duración del impulso se pueden definir directamente desde el software rtControl.
El nanoLase y rtCam se disponen perpendicularmente alrededor del caudal que se desea medir.
El láser se utiliza para iluminar las partículas "iniciadoras" de seguimiento de luz.
El sistema se proporciona con 100 g de partículas de poliamida de 100 µm, que resultan adecuadas para la mayoría de los caudales acuosos.
Estas partículas dispersan la luz hacia la rtCam, que obtiene un par de imágenes cada vez que el láser emite un par de impulsos.

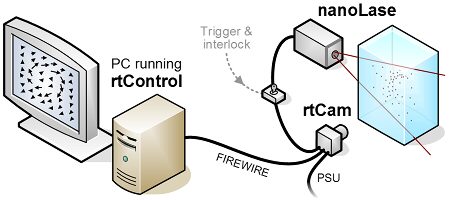

Láser PIV esquema de arreglo Láser PIV esquema de arreglo aumentar Cada par de imágenes de partículas se envía inmediatamente al PC de control a través de una conexión FireWire (IEEE 1394) estándar.
Después, el software rtControl subdivide las imágenes en "mosaicos" que están correlacionados transversalmente para medir el desplazamiento de las partículas iniciadoras en dicha zona.
Dado que se conoce el retardo, se puede calcular un mapa de velocidad para la totalidad del campo de visión de la cámara.
Mientras la mayoría de los sistemas PIV tardan varios minutos en llegar a este punto, rtCam y rtControl pueden repetir el proceso completo hasta 16 veces en un segundo.

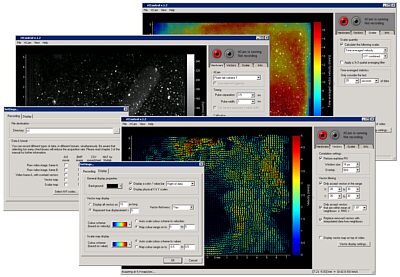

Además de los mapas de vectores de velocidad en tiempo real, rtControl puede calcular y mostrar datos estadísticos derivados (como la vorticidad o la velocidad por tiempo medio) con las opciones de superponer vectores, escalares y vídeo.
Del mismo modo, existen opciones para grabar datos como imágenes sin procesar (en formato BMP) o como vectores o escalares procesados (en formato de película AVI, hoja de cálculo CSV o archivo Matlab®).
Los conjuntos de datos registrados anteriormente se pueden cargar en rtControl para su visualización y análisis posteriores.
Tanto la rtCam como el nanoLase disponen de montajes estándar adecuados para diferentes mecanismos de montaje.
El sistema se suministra con trípodes de mesa pequeños.
Los trípodes de mayor tamaño y los distintos montajes de brazo articulado están disponibles como accesorios.
También están disponibles los montajes específicos diseñados para su uso con los canales de flujo de Armfield.
El sistema se proporciona con todos los cables y en una carcasa de transporte de aluminio que ofrece un almacenamiento seguro y un transporte sencillo.
|

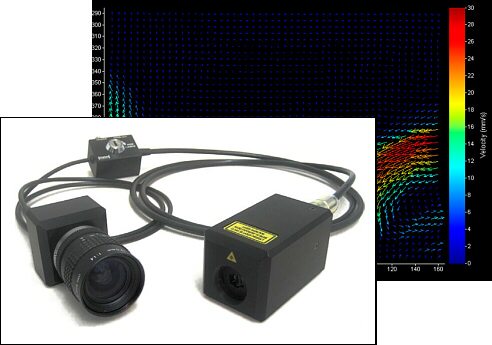

La familia H41 utiliza la velocimetría por imágenes de partículas (PIV, particle image velocimetry) para medir, de forma no intrusiva, las velocidades del fluido en múltiples puntos de un caudal a una tasa máxima de 16 Hz.
El software intuitivo proporciona una amplia gama de funciones de procesamiento, visualización y grabación, tanto para la velocidad como para los datos estadísticos derivados, mediante un PC estándar.
