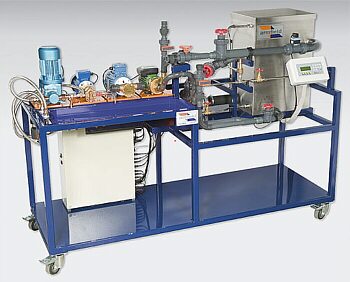

Familia de equipos para el ensayo didáctico de múltiples tipos de bomba - Familia C3-MKII
|
|
|
Esta familia de equipos fue diseñada para demostrar las características de operación (curvas de carga y eficiencia) de diferentes tipos de bomba, cada una de las cuales tiene una potencia de entrada similar.
El equipo base C3-MKII-A puede utilizarse con bombas rotodinámicas y de desplazamiento positivo, y se suministra con el tipo más común de cada categoría (es decir, una bomba centrífuga y una bomba de engranajes).
Está disponible una gama de otros tipos de bomba como accesorios (incluyendo bombas de tipo axial, de turbina, de impulsor flexible, de diafragma y de émbolo, además de otra bomba centrífuga para demostraciones en serie/paralelo).
El equipo base C3-MKII-A admite un máximo de cuatro bombas para su uso simultáneo en una única sesión de laboratorio, y es posible poner en funcionamiento cualquiera de ellas sin desconectar tubos o desmontar conexiones.
El usuario puede sustituir éstas por otras bombas de manera sencilla (aunque no se recomienda que lo hagan los estudiantes).
Este sistema totalmente nuevo se beneficia de la instrumentación electrónica, el registrador de datos opcional y el uso de un dispositivo vectorial sin sensor de tecnología punta para determinar con exactitud el par producido por los motores de propulsión.
La unidad puede equiparse opcionalmente con dos bombas centrífugas idénticas para la demostración de sencillas configuraciones de bombas en serie/paralelo
|
|
| |
|
Constitución
|
|
|
| |
|

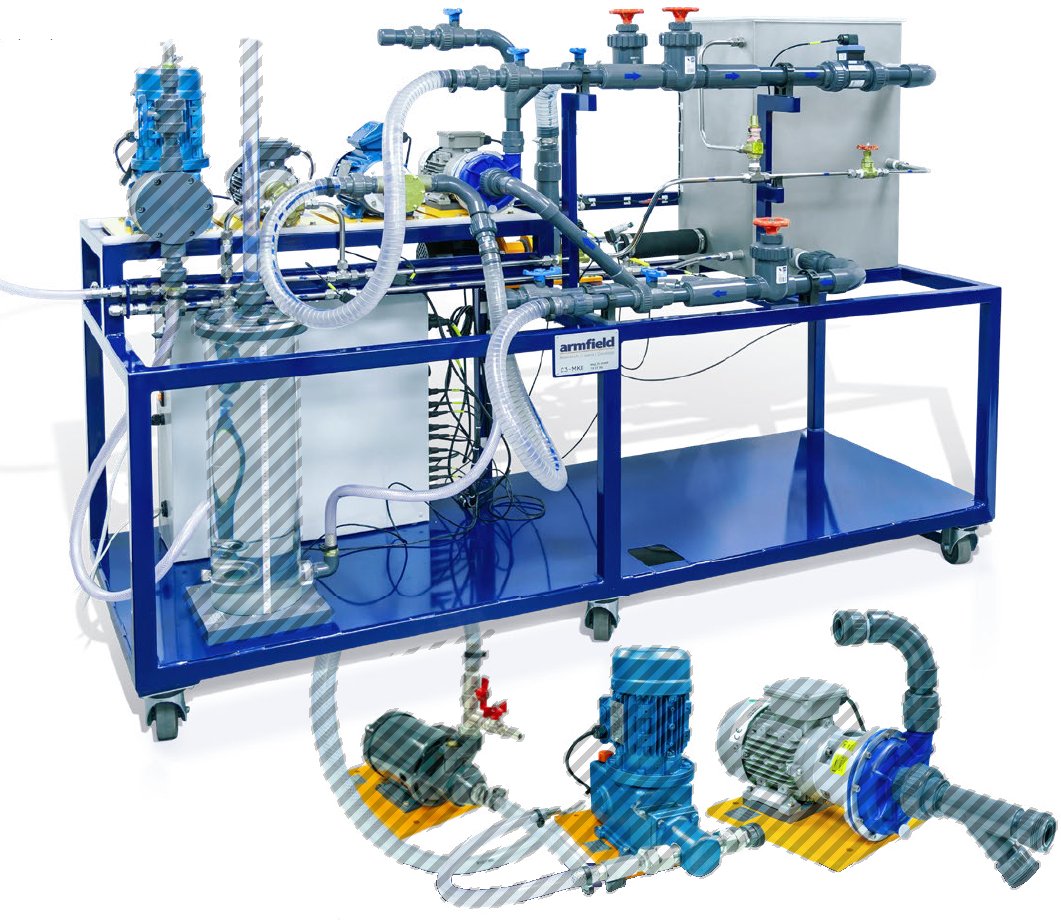

Banco de ensayos con múltiples bombas - C3-MKII-A
|
|
|
- Una unidad autónoma de prueba con múltiples bombas, con todos los servicios y la instrumentación necesarios para determinar las curvas características de diferentes bombas a diferentes velocidades
- Contiene cinco puestos de bomba diferentes (4 activos)
- Se suministra con una bomba centrífuga y una bomba de engranajes.
- Es compatible con otras bombas y turbinas que pueden adquirirse por separado, con las que también pueden efectuarse demostraciones de bombeo en serie/paralelo
- Incorpora una válvula de control aguas arriba de cada bomba (salvo la bomba axial) para demostrar el efecto de la pérdida de aspiración en el rendimiento
- Medición electrónica de par mediante control vectorial
- Medición electrónica de caudal, carga y aspiración
- Sistema opcional de medición volumétrica de caudal para bombas recíprocas
- Compatible con software didáctico y datalogger (opcionales)
|
|
| |
|
Posibilidades de demostración
|
|
|
- Determinar el rendimiento de diferentes tipos de bomba a velocidad constante produciendo un conjunto de curvas características
- Para bombas rotodinámicas:
- Carga vs caudal
- Potencia absorbida vs caudal
- Eficiencia de la bomba vs caudal
- Para bombas de desplazamiento positivo:
- Caudal vs carga
- Potencia absorbida vs carga
- Eficiencia volumétrica vs carga
- Determinación del efecto de la velocidad sobre el rendimiento de las bombas
- Comprender la diferencia entre bombas rotodinámicas y bombas de desplazamiento positivo
- Comprender el efecto de la resistencia del sistema
- Determinación del efecto de pérdidas de aspiración en una bomba centrifuga
- Demostración del efecto producido al utilizar dos bombas centrífugas en serie y en paralelo (requiere C3-MkII-20SP)
- Comprender las características de una bomba recíproca (requiere C3-MkII-25 o C3-MkII-26 y C3-MKII-40)
|
|
| |
|
Descripción
|
|
|
El equipo consta de un depósito de agua y cinco puestos de bomba, (cuatro activos).
Cada puesto de bomba utiliza tuberías y sensores optimizados para el tipo de bomba para el que ha sido diseñado.
Los puestos 1, 2a y 2b están optimizados para altos caudales con baja carga, condiciones que se dan en las bombas rotodinámicas, mientras que los puestos 3 y 4 están pensados para caudales más bajos y cargas más altas, como es el caso de la bomba de desplazamiento positivo.
Nota: Los puestos 2a y 2b son mutuamente exclusivos, en tanto que comparten el mismo motor de propulsión y es necesario que un técnico de laboratorio lo reconfigure antes de cambiar entre los dos puestos.
La tabla siguiente define los tipos de bomba disponibles para cada puesto:
- Puesto 1
- Capacidad de caudal instrumentada: 300 L/min
- Capacidad de carga instrumentada: 20m
- Compatible con Bomba Centrífuga C3-MkII-20, incluida con este banco
- Puesto 2a
- Capacidad de caudal instrumentada: 300 L/min
- Capacidad de carga instrumentada: 20m
- Compatible con bombas opcionales: Impulsor flexible C3-MkII-23 o Segunda bomba centrífuga (C3-MkII-20SP) p/operación en serie/paralelo
- Puesto 2b
- Capacidad de caudal instrumentada: 300 L/min
- Capacidad de carga instrumentada: 2m
- Compatible con turbina axial opcional C3-MkII-22
- Puesto 3
- Capacidad de caudal instrumentada: 75 L/min
- Capacidad de carga instrumentada: 100m
- Compatible con bomba de Engranajes C3-MkII-21, incluida con este banco
- Puesto 4
- Capacidad de caudal instrumentada: 75 L/min
- Capacidad de carga instrumentada: 100m
- Compatible con equipos opcionales: Turbina C3-MkII-24, Bomba Diafragma C3-MkII-25 y Bomba Émbolo C3-MkII-26
Es sencillo cambiar entre las cuatro bombas activas instaladas (o la configuración serie/paralelo), con tan solo hacer cambios en las válvulas de aislamiento y hacer selecciones en el panel de control.
Para cambiar una bomba instalada por una de las otras opciones también es sencillo, pero requiere realizar cambios en las tuberías (acoplamientos rápidos), rellenar el depósito de agua (para reponer el agua perdida) y reprogramar algunos ajustes de inversor. Las bombas y opciones adicionales pueden ser adquiridas en cualquier momento e instaladas por el usuario.
Se utiliza un panel de control PLC para la visualización libre de ambigüedades de la combinación correcta de aspiración, carga, caudal, velocidad y par de la bomba correspondientes a la prueba de bomba seleccionada.
|
|
| |
|
Especificación tipo pliego
|
|
|
- Una unidad autónoma de prueba con múltiples bombas, con todos los servicios y la instrumentación necesarios para determinar las curvas características de diferentes bombas a diferentes velocidades
- Contiene cinco puestos de bomba diferentes (4 activos)
- Se suministra con una bomba centrífuga y una bomba de engranajes.
- Están disponibles como accesorios una bomba axial, una bomba de impulsor flexible, una bomba de turbina, una bomba de diafragma, una bomba de émbolo y una segunda bomba centrífuga
- Pueden realizarse demostraciones de bombeo en serie/paralelo si se instala la segunda bomba centrífuga opcional
- Incorpora una válvula de control aguas arriba de cada bomba (salvo la bomba axial) para demostrar el efecto de la pérdida de aspiración en el rendimiento
- Medición electrónica de par usando un dispositivo vectorial sin sensor de tecnología punta
- Medición electrónica de caudal, carga y aspiración
- Sistema opcional de medición volumétrica de caudal para bombas recíprocas
- Software didáctico y de registro de datos como opción.
|
|
| |
|
Instalaciones/Insumos requeridos
|
|
|
Suministro eléctrico: 220-240V, 50Hz, 10 A
Agua limpia: 100 litros (relleno inicial únicamente, no se requiere conexión permanente)
|
|
| |
|
Datos relevantes para el cálculo de fletes
|
|
|
Volumen 3,4m3
Peso bruto: 550kg
|
|
| |
|
Dimensiones
|
|
|
Longitud: 2,10m - Altura: 1,48m - Profundidad: 0,75m
|
|
| |
|
Bomba centrífuga - C3-MKII-20
|
|
|
Una bomba centrifuga con cuerpo de latón, impulsor de plástico y eje de acero inoxidable. Caudal máximo 145 l/min y carga máxima 11 m.
|
|
| |
|
Bomba de engranajes - C3-MKII-21
|
|
|
Una bomba con cuerpo de bronce resistente a la corrosión con ejes de acero inoxidable y engranajes helicoidales de bronce para un funcionamiento silencioso.
Caudal máximo 16 l/min y carga máxima 70 m.
|
|
| |
|
Accesorio: Segunda bomba centrífuga - C3-MKII-20SP
|
|
|
Una segunda bomba centrifuga, idéntica a la C3-20, que incluye las válvulas adicionales necesarias para realizar la demostración de bombas en serie/paralelo
|
|
| |
|
Accesorio: Turbina de flujo axial - C3-MKII-22
|
|
|
Turbina de flujo axial de diseño especial, alojada en una carcasa de material acrílico transparente.
Caudal máximo 75 l/min y carga máxima 1,2 m.
|
|
| |
|
Accesorio: Bomba de impulsor flexible - C3-MKII-23
|
|
|
Una bomba de bronce con eje de acero inoxidable e impulsor flexible.
Caudal máximo 80 l/min con carga de 3m.
|
|
| |
|
Accesorio: Bomba de turbina - C3-MKII-24
|
|
|
El cuerpo de la bomba es de bronce, con impulsor de turbina de bronce con palas rectas y eje de acero inoxidable.
Caudal máximo 40 l/min y carga máxima 25 m.
|
|
| |
|
Accesorio: Bomba de diafragma - C3-MKII-25
|
|
|
Una bomba de diafragma con piezas humedecidas de uPVC, diafragma de 150 mm (6 pulgadas) de diámetro y carrera de 25mm (1 pulgada). Caudal máximo 5,8 l/min y carga máxima 50 m.
Nota: también requiere el sistema de medición volumétrica C3-MkII-40
|
|
| |
|
Accesorio: Bomba de émbolo - C3-MKII-26
|
|
|
Una bomba de émbolo con piezas humedecidas de acero inoxidable, con luz de 34 mm (1 3/8 pulgadas) y carrera de 25 mm (1 pulgada).
Caudal máximo 5,3 l/min y carga máxima 80 m.
Nota: también requiere el sistema de medición volumétrica C3-MkII-40
|
|
| |
|
Sistema de medición volumétrica - C3-MKII-40
|
|
|
Las bombas recíprocas (C3-MkII-25 y C3-MkII-26) no son apropiadas para la medición electrónica del caudal debido a la naturaleza pulsante del mismo.
Para medir con precisión el caudal de estas bombas, se requiere un Sistema de Medición Volumétrica que pueda medir el volumen de agua que fluye en un periodo de tiempo determinado.
El C3-MkII-40 es una columna de agua con capacidad de 8 litros, con escala vertical.
La parte inferior de esta columna está conectada a la entrada de la bomba recíproca, y se mide el tiempo necesario para que el agua cambie entre 2 puntos.
|
|
| |
|
Registrador de datos y software didáctico - C3-MKII-304IFD
|
|
|
El registrador de datos y el software educativo opcionales permiten registrar los resultados en una PC Windows (no suministrada) a través de un puerto USB.
Está disponible una extensa gama de opciones de registro, visualización y ploteado de datos
|
|
| |
|
