Liofilizador - FT33
Equipo para Investigación, Desarrollo y Docencia |
|
|
El Liofilizador de Armfield es una unidad compacta con cámara de trabajo aislada, de 300mm de diámetro x 370mm de profundidad. Incorpora un sistema de refrigeración y un sistema de calefacción con control de temperatura. Fabricado en acero inoxidable, ofrece una excelente resistencia a la corrosión y puede esterilizarse fácilmente.
Los productos pueden ser congelados en la cámara antes de su secado.
La unidad está diseñada para la liofilización de materiales biológicamente sensibles al calor contenidos en cubetas u otros recipientes.
Puede considerarse una réplica a pequeña escala de máquinas de producción de alimentos y fármacos a escala comercial.
|
|
| |
|
Descripción del Equipo |
|
|

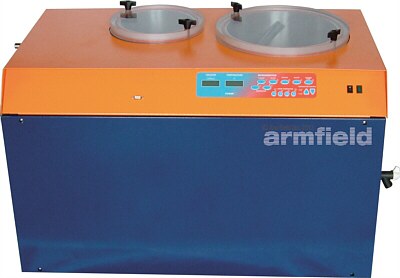

El Liofilizador FT33 consta de una cámara de trabajo cilíndrica de 300mm de diámetro y 370mm de profundidad con tapa de material acrílico transparente y tres bandejas, todo montado en una superficie de trabajo de acero inoxidable adyacente a una cámara de condensación de 200mm de diámetro.
Los productos a liofilizar pueden ser congelados en la cámara de trabajo antes de ser secados. La velocidad de secado puede ser controlada aplicando calor a la cámara de trabajo mediante una resistencia con controlador de temperatura.
La cámara de condensación también tiene tapa de material acrílico transparente para poder observar la acumulación de hielo. Un calentador eléctrico descongela la cámara y el tapón de hielo puede retirarse desde arriba, aunque también es posible dejar que se derrita por completo y se drene a través del tapón de vaciado.
Se suministra una bomba de vacío de 120l/min de capacidad, que está instalada junto al liofilizador. La unidad incorpora un filtro de neblina de aceite.
El sistema de refrigeración dará una temperatura de -55°C en la cámara de condensación sin carga. Una válvula de expansión termostática ajusta automáticamente la velocidad de extracción con el fin de controlar grandes cantidades de vapor. La unidad está provista de válvulas de cierre magnéticas, y dispositivos de protección contra sobrecalentamiento y sobrecarga eléctrica.
Un panel de membrana con interruptores sensibles al contacto y una pantalla LCD controla la refrigeración, la bomba de vacío, la calefacción y la descongelación.
|
|
| |
|
Especificaciones Técnicas |
|
|
Cámara del condensador
Capacidad de hielo: 4kg
Temperatura sin carga: -55°C
Cámara de trabajo
Potencia nominal del calentador: 300W
Refrigerante: R507 (sin CFC)
|
|
| |
|
Especificaciones tipo Pliego |
|
|
Un liofilizador con cámara de trabajo de carga superior de 300mm de diámetro y 370mm de profundidad, con refrigeración y calefacción, cámara de condensación refrigerada de 200mm de diámetro, ambos empotrados en una superficie de trabajo de acero inoxidable.
Las cámaras tienen tapas de material acrílico transparente para permitir la observación del proceso, y la cámara de trabajo tiene tres bandejas acrílicas. El refrigerante es R507 (sin CFC) y la temperatura de la cámara de condensación sin carga es de -55°C.
La cámara de trabajo tiene cuatro sondas de temperatura móviles.
Un panel de membrana con interruptores sensibles al contacto y una pantalla de cristal líquido controla la refrigeración, la bomba de vacío, la calefacción y la descongelación. Se suministra una bomba de vacío con capacidad de 120 litros/minuto
|
|
| |
|
Instalaciones/Insumos requeridos |
|
|
Suministro eléctrico
FT33-A: 220-240V, monofásico, 50Hz
FT33-B: 120V/monofásico/60Hz
|
|
| |
|
Dimensiones |
|
|
Altura: 570mm - Ancho: 915mm - Profundidad: 512mm (excluyendo bomba de vacío)
|
|
| |
|
Datos relevantes para el Cálculo del Fletes |
|
|
Volumen: 0,8m3
Peso bruto: 170kg
|
|
| |
|
