Canales de flujo y represas de medición - FEX26 |
|
Una serie de canales de flujo y represas para la medición de caudales de agua en canales abiertos.
Los componentes están fabricados de materiales resistentes y duraderos, pero de fácil manejo durante la instalación.
Todos los canales de flujo y represas tienen las siguientes características:
bajo coste
muy portátil
extremadamente duradero
|
|
| |
|

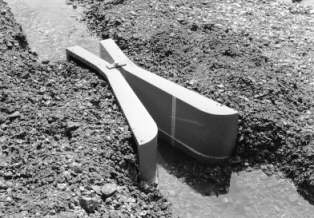

FEX26-1/2/3 Canales de Flujo de Parshall |
|
|
Llamado así en honor a su inventor, este canal de flujo, ampliamente usado, produce poca pérdida de carga y deja pasar fácilmente los sedimentos.
Construidos en GRP, los canales de flujo se suministran con escalas de medición, niveles de burbuja y curvas de calibración.
|
|
| |
|
Características Técnicas |
|
|
FEX26-1: Canal de flujo de Parshall con garganta de 25mm para caudales de 0,3 a 5 litros/seg
FEX26-2: Canal de flujo de Parshall con garganta de 51mm para caudales de 0,5 a 14 litros/seg
FEX26-3: Canal de flujo de Parshall con garganta de 152mm para caudales de 1,5 a 110 litros/seg
|
|
| |
|
Especificaciones tipo Pliego |
|
|
Los canales de flujo de Parshall están construidos en GRP, y se suministran con escalas de medición, niveles de burbuja y curvas de calibración.
|
|
| |
|
Dimensiones |
|
|
FEX26-1:
Altura: 270mm - Ancho: 360mm - Profundidad: 710mm
FEX26-2:
Altura: 305mm - Ancho: 420mm - Profundidad: 860mm
FEX26-3:
Altura: 756mm - Ancho: 902mm - Profundidad: 1.830mm
|
|
| |
|
Datos relevantes para el Cálculo del Fletes |
|
|
FEX26-1:
Volumen: 0,01m3
Peso bruto: 40kg
FEX26-2:
Volumen: 0,20m3
Peso bruto: 50kg
FEX26-3:
Volumen: 0,40m3
Peso bruto: 60kg
|
|
| |
|
FEX26-4/5/6 CANALES DE FLUJO WSC |
|
|
Este diseño de canal de flujo trapezoidal, desarrollado por el Washington State College (WSC) para el riego de campo, tiene las ventajas sobre el canal de flujo rectangular de permitir un mayor rango de profundidades, de ajustarse más estrechamente a la sección del canal, y de permitir que el sedimento pase más libremente. Construidos en GRP, estos canales de flujo están equipados con escala de medición de profundidad y curva de calibración.
|
|
| |
|
Características Técnicas |
|
|
FEX26-4: Canal de flujo WSC para caudales de 0,1 a 2,0 litros/seg
FEX26-5: Canal de flujo WSC para caudales de 1,0 a 7,5 litros/seg
FEX26-6: Canal de flujo WSC para caudales de 6,0 a 76 litros/seg
|
|
| |
|
Especificaciones tipo Pliego |
|
|
Los canales de flujo WSC están construidos en GRP y equipados con escala de medición de profundidad y curva de calibración.
|
|
| |
|
Dimensiones |
|
|
FEX26-4:
Altura: 175mm - Ancho: 250mm - Profundidad: 500mm
FEX26-5:
Altura: 230mm - Ancho: 350mm - Profundidad: 780mm
FEX26-6:
Altura: 420mm - Ancho: 707mm - Profundidad: 1.057mm
|
|
| |
|
Datos relevantes para el Cálculo del Fletes |
|
|
FEX26-4:
Volumen: 0,01m3
Peso bruto: 40kg
FEX26-5:
Volumen: 0,20m3
Peso bruto: 50kg
FEX26-6:
Volumen: 0,75m3
Peso bruto: 60kg
|
|
| |
|
Represas de Pared Delgada y Accesorios - FEX26-7 |
|
|
Las represas de pared delgada de Armfield están construidas de acero inoxidable y montadas en un dispositivo de sujeción de paredes de represa pintado que puede colocarse en los laterales y el lecho de un pequeño arroyo, o fijarse al extremo de un canal de hormigón. Una sencilla escala de carga está fijada a cada pared de la represa, pero es posible instalar un pozo de amortiguación para mayor precisión.
Se suministran las siguientes placas de represa:
represa rectangular, represa Cipoletti, represa con abertura triangular de 90°, represa con media abertura triangular de 90°.
|
|
| |
|
Características Técnicas |
|
|
represa rectangular: caudal máx. 28 litros/seg
represa de Cipoletti: una represa trapezoidal con caudal máximo de 28 litros/seg
represa con abertura triangular de 90º: caudal máx. 15 litros/seg
1/2 represa con abertura triangular de 90º: caudal máx. 7,5 litros/seg
|
|
| |
|
Especificaciones tipo Pliego |
|
|
Represas de pared delgada construidas de acero inoxidable y montadas sobre un dispositivo de sujeción de placas de represa pintado, con escala de carga sencilla.
|
|
| |
|
Datos relevantes para el Cálculo del Fletes |
|
|
Volumen: 0,20m3
Peso bruto: 100kg
|
|
| |
|
Pozo de Amortiguación con Indicador de Profundidad - FEX26-8 |
|
|
El indicador es un limnímetro de gancho y punta de 300mm, resolución de 0,1mm.
|
|
| |
|
Especificaciones tipo Pliego |
|
|
Pozo de amortiguación con indicador de profundidad (limnímetro de gancho y punta).
|
|
| |
|
Datos relevantes para el Cálculo del Fletes |
|
|
Volumen: 0,30m3
Peso bruto: 50kg
|
|
| |
|
Sección de Canal - FEX26-9 |
|
|
Una sección de canal de poco peso fabricada en material resistente a la corrosión, preparada para montar fácilmente las represas FEX26-10/11
|
|
| |
|
Represa de Cresta Ancha - FEX26-10 |
|
|
Se utiliza para controlar el nivel aguas arriba y medir la tasa de descarga. La represa se coloca perpendicularmente al flujo, atravesando el lecho del canal. Es especialmente útil en aguas con muchos sedimentos, que pueden ser perjudiciales para represas de cresta fina. Fabricado de plástico resistente reforzado con fibra de vidrio.
|
|
| |
|
Represa de Crump - FEX26-11 |
|
|
Llamada así por su diseñador, C S Crump, esta represa de cresta ancha es de sección triangular, por lo que es menos probable que retenga sedimentos y residuos. La represa se utiliza para la medición precisa de tasas de descarga. Fabricada de plástico resistente reforzado con fibra de vidrio.
|
|
| |
|
Especificaciones tipo Pliego |
|
|
FEX26-9:
Sección de canal, ligera y portátil, construida de material resistente a la corrosión.
FEX26-10:
Represa de cresta ancha fabricada de plástico resistente reforzado con fibra de vidrio.
FEX26-11:
Represa de Crump de cresta ancha triangular, fabricada de plástico resistente reforzado con fibra de vidrio.
|
|
| |
|
Dimensiones |
|
|
FEX26-9:
Altura: 525mm - Ancho: 600mm - Profundidad: 2.000mm
FEX26-10:
Altura: 120mm - Ancho: 450mm - Profundidad: 400mm
FEX26-11:
Altura: 70mm - Ancho: 450mm - Profundidad: 450mm
|
|
| |
|
Datos relevantes para el Cálculo del Fletes |
|
|
FEX26-9:
Volumen: 0,60m3
Peso bruto: 70kg
FEX26-10:
Volumen: 0,10m3
Peso bruto: 30kg
FEX26-11:
Volumen: 0,10m3
Peso bruto: 30kg
|
|
| |
|
