Esta gama de reactores químicos de pequeña escala está compuesta por cuatro unidades que representan los tipos de reactor químico más comunes en la industria.

Tres de los reactores pueden ser montados individualmente en una unidad de servicio común de banco (CEX), que proporciona todos los servicios necesarios para la operación autónoma:Reactor continuo de tanque agitado (CTSR), Reactor tubular (Flujo tapón) y Reactor discontinuo o por lotes.

El cuarto reactor - reactor de tanque agitado en serie - está montado en una unidad dedicada.

Los reactores utilizan la reacción de saponificación entre acetato de etilo e hidróxido sódico. Ésta es una reacción segura y bien conocida para que los estudiantes investiguen los diferentes tipos de reactor.

Se utiliza un juego de algoritmos que relacionan el grado de conversión de los reactivos con la conductividad eléctrica del producto. De este modo, el progreso de la reacción puede medirse en tiempo real, sin la incomodidad y la falta de precisión de los métodos de titulación.

• Equipo compacto para montar sobre un banco de trabajo estándar
• Medición del progreso de la reacción en tiempo real
• Compatible con el sistema de registro de datos disponible
• Costos optimizados:3 reactores comparten la misma unidad de servicio
• Seguro y fácil de manejar por los estudiantes
• Cuatro tipos de reactor diferentes

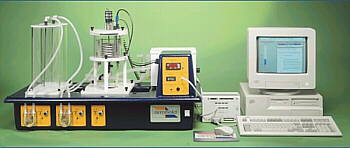

La serie de tres reactores está diseñada para que puedan intercambiarse en la Unidad de servicio de reactores (CEX) común. Cada reactor está montado en una base de PVC que se fija a la unidad de servicio con tuercas de mariposa.

Luego se conectan al reactor los servicios apropiados, por ejemplo las bombas de alimentación de reactivo, el sistema de recirculación de agua caliente y la instrumentación para la medición de conductividad y temperatura, y puede ponerse en marcha.

Para el control de la temperatura, los reactores CEM Mkll y CEB Mkll utilizan serpentines sumergidos a través de los cuales se hace circular el agua del calentador; el serpentín del reactor CET Mkll está sumergido en el agua de temperatura controlada dentro del recipiente del reactor.

Los reactores CEM Mkll y CEB Mkll incorporan un agitador impulsado por un motor eléctrico montado en la tapa para una mezcla eficiente.

Consta de tanques de alimentación, bombas de alimentación de velocidad variable, agitador de velocidad variable, sistema de recirculación de agua caliente, controlador automático de temperatura y sensor y medidor de conductividad con salida para computadora.

La robusta base de soporte es de plástico de alto impacto conformado al vacío, y está diseñada para montarse en el banco de trabajo.

• Reactor continuo de tanque agitado
• Reactor tubular
• Reactor discontinuo

La unidad de servicio proporciona agua caliente con control PID de temperatura, e incluye un sensor de conductividad que puede ser conectado a una PC vía un dispositivo de interfaz opcional. Se incluye un completo manual de instrucciones.

Volumen: 0,40m3
Peso bruto: 40kg

• variación de la conversión según el tiempo de permanencia
• determinación de la constante de la velocidad de reacción
• distribución del tiempo de permanencia
• evaluación de expresiones de velocidad empírica a partir de datos experimentales
• efecto de la temperatura sobre la velocidad de la reacción
• efecto de la eficiencia de mezclado

El volumen del reactor es ajustable con un máximo de 1,5 litros y un mínimo de 0,4 litros. El reactor está equipado con un agitador de turbina de velocidad variable y un sistema de deflectores para asegurar una mezcla a fondo. Se utiliza un serpentín sumergido de acero inoxidable para operar el reactor a diferentes temperaturas. Unos conectores de acoplamiento rápido facilitan el suministro de medios de transferencia térmica al serpentín y de reactivo desde las bombas de alimentación de la unidad de servicio. Unos casquillos situados en la tapa permiten la instalación de las sondas de conductividad y temperatura de la unidad de servicio. Es posible operar la unidad por debajo de la temperatura ambiente.

Indispensable: CEX - Unidad de servicio de reactores químicos

Opcional: CEX 303IFD Adquisidor de datos

Volumen: 0,2m3
Peso bruto: 40kg

• variación de la conversión según el tiempo de permanencia
• determinación de la constante de la velocidad de reacción
• distribución del tiempo de permanencia
• evaluación de expresiones de velocidad empírica a partir de datos experimentales

El Reactor tubular o reactor de Flujo tapón es un tubo enrollado sobre un soporte acrílico, que va dentro de un tanque transparente. Dentro del tanque circula agua a temperatura controlada, manteniendo los reactantes a una temperatura constante. Los reactivos pasan por separado a través de serpentines de precalentamiento de acero inoxidable antes de ser mezclados y cargados en el serpentín del reactor a través de los conectores de acoplamiento rápido de la tapa del tanque.

El serpentín del reactor está montado en un soporte acrílico sumergido en un recipiente acrílico, a través del cual circula el medio de calentamiento o enfriamiento. También están sumergidos en el recipiente dos serpentines de precalentamiento/preenfriamiento que sirven para llevar los reactivos a la temperatura de reacción antes de ser cargados en el serpentín del reactor. El proceso es monitorizado por cambios de conductividad.

El reactor está equipado con conectores de acoplamiento rápido para las conexiones de proceso y servicio. La longitud total del serpentín del reactor es de 20m, y el volumen total del reactor es de 0,4 litros.

Indispensable: CEX - Unidad de servicio de reactores químicos
Opcional: CEX 303IFD adquisidor de datos

Volumen: 0,2m3
Peso bruto: 40kg

• uso de la combinación de balance de energía y balance de materia para evaluar la forma de velocidad y la energía de activación
• se obtiene un trazado continuo de temperatura versus tiempo para diferentes relaciones iniciales de concentración de reactante
• el programa proporcionado permite efectuar la evaluación por computadora

El Reactor discontinuo de Armfield es un frasco aislado por vacío en una carcasa de acero inoxidable montada en una base de PVC. La base está diseñada para encajar en la Unidad de servicio de reactores CEX. La tapa del reactor aloja un agitador de hélice impulsado por un motor eléctrico, que puede ser controlado a diversas velocidades desde la unidad de servicio. Un serpentín de transferencia térmica de acero inoxidable está fijado también a la tapa, para permitir calentar o enfriar el contenido del reactor. Unos casquillos en la tapa permiten la instalación de sondas de conductividad y temperatura, a fin de facilitar la monitorización de las reacciones en progreso. Pueden demostrarse reacciones isotérmicas y adiabáticas.

Nota: Las reacciones isotérmicas requieren la Unidad de enfriamiento CW-16 de Armfield.

Un reactor discontinuo de pequeña escala diseñado para demostrar reacciones tanto adiabáticas como isotérmicas. Aislado por vacío y suministrado con agitador de velocidad variable, serpentín de transferencia térmica y conectores apropiados para la monitorización de temperatura y conductividad. El volumen total de trabajo del reactor es de 1 litro. Diseñado para montarse en la unidad de servicio de reactores químicos. La carcasa exterior y la tapa están fabricadas de acero inoxidable.

Indispensables:
CEX - Unidad de servicio para reactores químicos
CW-16 Unidad de circulación de agua enfriada

Opcional: CEX 303IFD adquisidor de datos

Posibilidades de demostración

• investigación del comportamiento dinámico de los reactores de tanque agitado en serie
• efecto del cambio en entrada escalonada .respuesta a un cambio de impulso
• influencia del caudal
• investigación de la constante de tiempo usando un serpentín de tiempo muerto
• investigación de la reacción química en un sistema de tres tanques

La Unidad de Reactores de tanque agitado en serie de Armfield está diseñada para seguir la dinámica del proceso de etapas múltiples de mezcla perfecta. Puede estudiarse el comportamiento dinámico y la reacción química de etapas múltiples. La unidad, autónoma y que se monta en el banco de trabajo, sólo requiere para la operación una conexión con un suministro eléctrico monofásico.

Cosnta de tres recipientes de reactor conectados en serie, cada uno de los cuales contiene un agitador de hélice impulsado por un motor eléctrico de velocidad variable.

Dos recipientes de reactivo y dos bombas de alimentación de velocidad variable alimentan reactivos al primer reactor de la línea.

Para determinados experimentos la alimentación puede ser conectada al tercer reactor y a un serpentín de tiempo muerto, también situado en el plinto conformado al vacío.

Cada reactor y la salida del serpentín de tiempo muerto están equipados con sondas de conductividad de precisión para la monitorización del proceso. La conductividad es mostrada en un medidor digital sobre la consola usando un interruptor de selección, y las cuatro sondas pueden ser conectadas al accesorio de registro de datos CEX-303IFD opcional de Armfield.

Una pequeña unidad autónoma de montaje en el banco de trabajo, para la demostración a pequeña escala de reactores de tanque agitado continuos en serie.

Dos tanques de alimentación de 5 litros están conectados a través de bombas de alimentación de velocidad variable al primero de tres reactores conectados en serie. Cada reactor está equipado con un agitador de velocidad variable y una sonda de conductividad. Es posible realizar experimentos de tiempo de permanencia usando un serpentín de tiempo muerto.

Una consola de control proporciona una visualización digital de la conductividad así como puertos de conexión para una computadora.

CEX-303IFD adquisidor de datos

CEP-A: 220/240v/monofásico, 5A, 50Hz
CEP-B: 120v/monofásico, 10A, 60Hz

El sistema utiliza el Dispositivo de Interfaz Armfield IFD3, que digitaliza las entradas analógicas y transfiere los datos a la computadora. Esto permite usar una PC compatible IBM para registrar mediciones de temperatura o conductividad, junto con una indicación de la velocidad de las bombas establecida en las unidades de servicio de reactores químicos. El paquete consta del hardware y el software apropiado para los reactores.

El interfaz con la PC es a través del puerto paralelo de impresora de la PC, y no requiere ningún hardware adicional en la PC. Por tanto, puede utilizarse cualquier PC, incluyendo portátiles. El dispositivo de interfaz IFD3 está diseñado de tal manera que es posible seguir usando una impresora con la computadora mediante un puerto de impresora en el dispositivo.

El software se suministra en CD-ROM, pero pueden suministrarse paquetes individuales en disquete si se requiere.

El usuario debe tener acceso a una PC Pentium con unidad de CD-ROM, con Windows 95 o posterior.

Incluye Software educativo

Características del Software

El software está diseñado para simplificar el trabajo tanto de estudiantes como de docentes, al eliminar las tareas repetitivas, proporcionando instrucción sobre la investigación y la teoría, y un registro de los resultados. Permite a los estudiantes completar la investigación y procesar los resultados en una sesión de laboratorio estándar, con tiempo suficiente para repetir cualquier medición y análisis en caso de necesidad.

Las características del software incluyen:

• Pantallas de presentación que describen las investigaciones, la teoría y el equipo
• Textos de ayuda detallados que describen cómo usar el software, configurar el equipo y realizar la investigación, así como la teoría asociada
• Representaciones esquemáticas en tiempo real del equipo y de las mediciones de los sensores
• Registro de datos, con control total sobre la frecuencia de muestreo
• Trazado de gráficos totalmente flexible
• Preguntas de los estudiantes

CEX-303IFD - accesorio de registro de datos y software educativo para Reactor continuo de tanque agitado, Reactor tubular, Reactor discontinuo y Reactores de tanque agitado en serie: consta de dispositivo de interfaz + software + cables.
