Kit para el estudio de la corrosión - CEQ |
|
|
La corrosión representa un factor significativo para la determinación de la durabilidad y la seguridad de los procesos industriales. Los estudiantes de ingeniería necesitan comprender perfectamente los efectos de la corrosión y cómo éstos pueden ser anticipados y evitados. El Kit para el estudio de la corrosión de Armfield está diseñado para proporcionar una introducción a este tema y permite a los estudiantes reconocer situaciones potencialmente corrosivas y desarrollar información que facilite la selección de materiales apropiados.
|
|
| |
|
Posibilidades experimentales |
|
|
- efecto del nivel de pH sobre la velocidad de corrosión
- efecto de la concentración de oxígeno disuelto
- acción galvánica
- corrosión electrolítica
- protección catódica
- inhibición química
- prevención de la incrustación
- efecto del estrés interno.
|
|
| |
|
Descripción del Equipo |
|
|

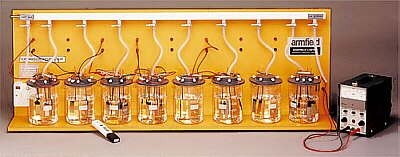

El Kit para el estudio de la corrosión de Armfield utiliza diversos elementos sencillos en una serie de ensayos diseñados para demostrar a los estudiantes cómo reconocer y evitar situaciones de potencial corrosión. Aunque los experimentos se refieren principalmente a sistemas de agua/acero, el aparato puede utilizarse como banco de pruebas para sistemas con otros productos químicos.
El equipo permite el estudio simultáneo de hasta ocho células de corrosión de cualquier tipo seleccionado, dependiendo del plan de estudios cursado. Cada célula de ensayo permite la inmersión de tres especímenes similares en el líquido de ensayo en cualquier momento, para eliminar resultados espurios debido a muestras metálicas atípicas. Cada muestra se monta de tal manera que se minimizan los efectos secundarios y se expone al líquido de ensayo una superficie metálica de área conocida.
La velocidad de corrosión es medida tanto por observación visual como por pesado directo después de un periodo de inmersión conocido. Se proporciona agitación mediante aire o gas inerte.
El kit incluye toda la tubería de interconexión de vidrio y de plástico, y los soportes apropiados para los especímenes y para las células de ensayo de vidrio. Se suministra un medidor de pH con microsensor digital para asegurar la concentración correcta de las soluciones de ensayo iniciales. Para el estudio de los efectos de la corrosión electroquímica, se incluye un suministro eléctrico de baja tensión con todas las conexiones eléctricas necesarias. Se suministran polvos tampón (búfer) iniciales de pH 4, 7 y 9.
El aparato requiere aproximadamente 2m2 de espacio en el banco del laboratorio para la experimentación por dos estudiantes. Se suministra un manual de instrucciones completo, que explica cómo se configura cada célula de corrosión y cómo se evalúan los resultados.
Experimentos típicos
La influencia del pH en la corrosión El hierro y el acero se corroen en entornos ácidos, pero mucho menos en situaciones de alcalinidad. Los estudiantes llevan a cabo pruebas de corrosión con valores de pH de 4, 7 y 9. Los resultados se explican con referencia a la serie de potenciales del electrodo.
|
|
| |
|
Corrosión por estrés |
|
|
Las muestras metálicas se estresan usando diversos métodos sencillos, por ejemplo doblando, rayando, limando o taladrando las mismas. La alteración de la estructura cristalina del metal puede explicar los resultados observados.
|
|
| |
|
Entornos de salmuera y oxígeno |
|
|
El oxígeno puede ser eliminado artificialmente del agua mediante purga de nitrógeno. La comparación de velocidades de corrosión de muestras metálicas en agua oxigenada y desoxigenada puede relacionarse con células de corrosión iónica localizada<. También pueden deducirse los efectos de soluciones de cloruro sódico sobre las células.
|
|
| |
|
Acción galvánica |
|
|
Se conectan pares metálicos disimilares de acero/cobre y acero/ cinc para formar un circuito eléctrico. La corrosión subsiguiente puede explicarse con referencia a la serie de potenciales del electrodo.
|
|
| |
|
Protección catódica por tensión de carga |
|
|
Si se conectan eléctricamente platino y acero, el acero se convierte en ánodo y se corroe en el agua. Puede aplicarse una tensión externa con el fin de invertir este efecto y proteger por tanto el acero.
|
|
| |
|
Corrosión electrolítica |
|
|
Esta demostración muestra que las tensiones parásitas entre metales disimilares interconectados pueden afectar de forma significativa a la velocidad de corrosión. El suministro eléctrico CC de baja tensión se conecta a diversas combinaciones de muestras de acero con platino, cinc o cobre.
|
|
| |
|
Inhibición de la corrosión |
|
|
Puede demostrarse la influencia pasivante que tienen sobre la velocidad de corrosión del acero determinados fosfatos y silicatos en solución.
|
|
| |
|
Proyectos de tratamiento del agua |
|
|
Pueden realizarse las siguientes demostraciones con el aparato:
- Estabilización del carbonato cálcico
- Oxidación de hierro y manganeso en aguas subterráneas
- Desinfección de aguas residuales con soluciones de cloro
- Ablandamiento del agua por precipitación química.
|
|
| |
|
Características Técnicas |
|
|
Fuente de alimentación, salida única de 240V, 50Hz o 220V/60Hz. Intervalo:
0 - 15V a 2A
0 -30V a 1A
Bomba de aire: tipo diafragma
Caudal de aire: 6 litros/min
Carga máx: 0,8kg/cm2
Potencia máxima del motor: 0,05kW
Microsensor y medidor de pH digital:
Intervalo del medidor de pH: 0-14pH
Resolución: 0,01pH
Precisión: ±0,01pH
Dimensiones: 195 x 29 x15mm
Cubeta (x8): vidrio de borosilicato (Pyrex)
Capacidad: 1.000ml
Electrodos: platino
Muestras de ensayo: cinc, acero dulce, cobre, latón
|
|
| |
|
Especificaciones tipo Pliego |
|
|
El kit para el estudio de la corrosión permite el estudio simultáneo de hasta ocho células de corrosión, cada una de las cuales contiene tres especímenes de ensayo. Montaje de las muestras que minimiza los efectos secundarios. La velocidad de corrosión se mide visualmente y mediante pesado. Agitación mediante aire o gas inerte. Consta de:
- Un panel de servicio
- Bomba de aire
- Ocho células de ensayo en vidrio, con tapas especialmente mecanizadas que permiten el montaje de las muestras
- Soportes de las células de ensayo
- Medidor digital de pH
- Especímenes de acero, cinc, latón y cobre
- Electrodos de platino
- Suministro eléctrico de baja tensión
- Cristalería, tubería y cableado asociados.
|
|
| |
|
Complementos Imprescindibles a suministrar por el usuario |
|
|
- Balanza electrónica de carga superior
- Desionizador de cartucho
- Horno
- Cristalería de laboratorio
- Cilindro de gas inerte, por ejemplo, nitrógeno. Tamaño más pequeño disponible. Requiere regulador de presión.
|
|
| |
|
Instalaciones/Insumos requeridos |
|
|
Suministro eléctrico:
CEQ-A: 220/240V, monofásico, 50Hz
CEQ-B: 120V, monofásico, 60Hz
|
|
| |
|
Dimensiones |
|
|
Altura: 0,43m - Ancho: 1,19m - Profundidad: 0,28m
|
|
| |
|
Datos relevantes para el Cálculo del Fletes |
|
|
Volumen: 0,5m3
Peso bruto: 80kg
|
|
| |
|
